Топливный бак — HITACHI LX100

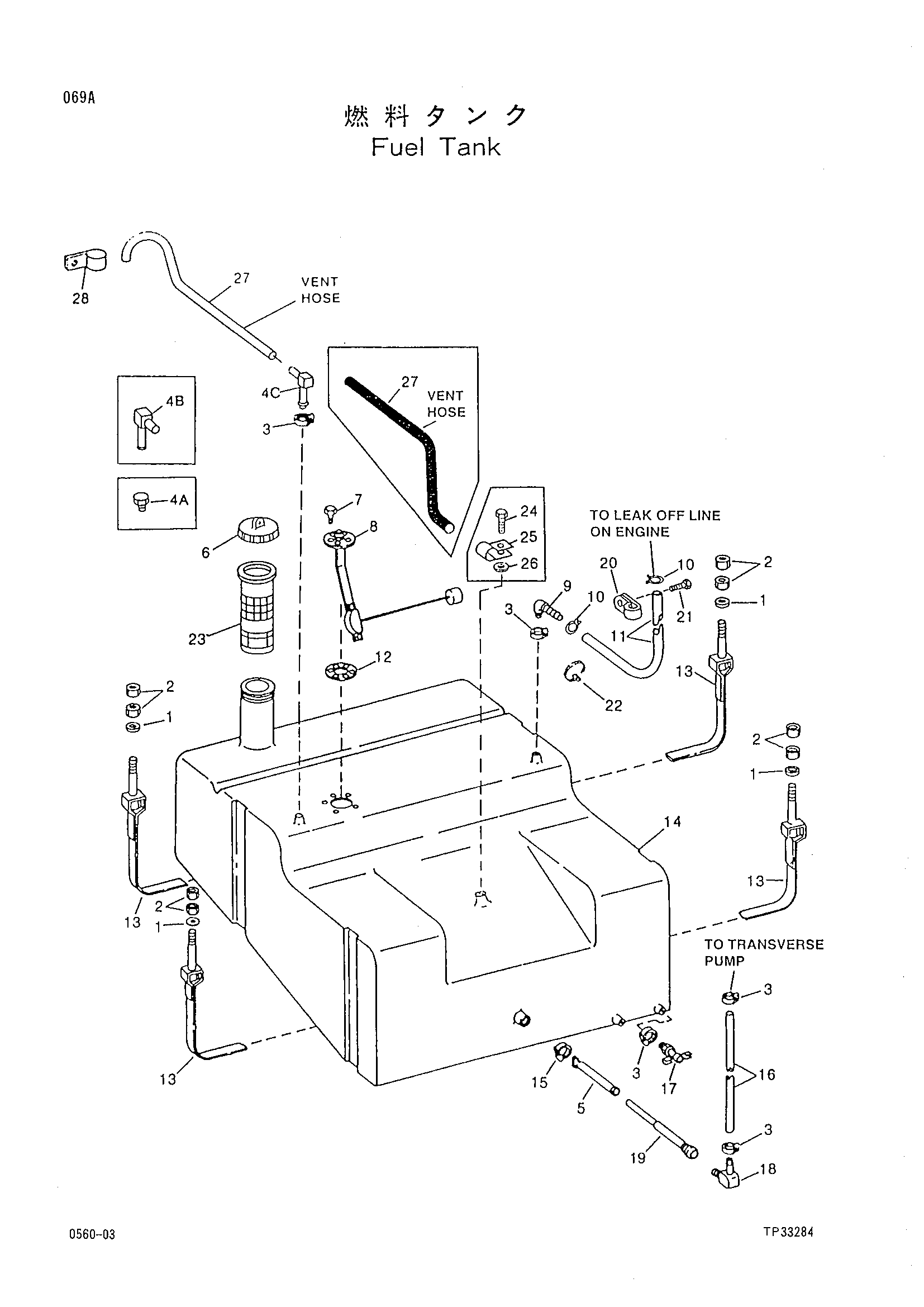

Заводская схема «Топливный бак» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 24M7293 | Шайба | 2 |
| 02 | 14H732 | Гайка | 8 |
| 02 | 14H812 | Гайка | 8 |
| 03 | 4211515 | Хомут | 7 |
| 04A | 3043875 | Пробка | 1 |
| 04B | 4269367 | Обратный клапан | 1 |
| 04C | 3044055 | Угловой штуцер | 1 |
| 05 | 4220165 | Сетчатый фильтр | 1 |
| 06 | 2034521 | Колпачок | 1 |
| 06 | 4220019 | Колпачок | 1 |
| 07 | 21H1300 | Винт | 3 |
| 08 | 2027072 | Датчик | 1 |
| 09 | 4220497 | Штуцер | 2 |
| 10 | 3041615 | Хомут | 2 |
| 11 | 4220232 | Материал | 1 |
| 12 | 3043867 | Прокладка | 1 |
| 13 | 3043781 | Страп | 1 |
| 13 | 4303232 | Страп | 1 |
| 14 | 1013011 | Топливный бак | 1 |
| 14 | 1016204 | Топливный бак | 1 |
| 14 | 1018570 | Топливный бак | 1 |
| 15 | 4242926 | Хомут | 1 |
| 16 | 4220232 | Материал | 1 |
| 17 | 4220138 | Клапан | 1 |
| 18 | 4220497 | Штуцер | 1 |
| 19 | 3043832 | Трубка | 1 |
| 20 | 4220545 | Хомут | 1 |
| 21 | 19M7938 | Винт | 1 |
| 22 | 4220212 | Зажим | 1 |
| 23 | 2031556 | Сетчатый фильтр | 1 |
| 23 | 2031556 | Сетчатый фильтр | 1 |
| 23 | 2031841 | Сетчатый фильтр | 1 |
| 24 | 19M7923 | Винт | 1 |
| 25 | 3043631 | Хомут | 1 |
| 26 | 24M7239 | Шайба | 1 |
| 27 | 4220558 | Материал | 1 |
| 28 | 4220543 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
