Кабина окно(2) — HITACHI LX100

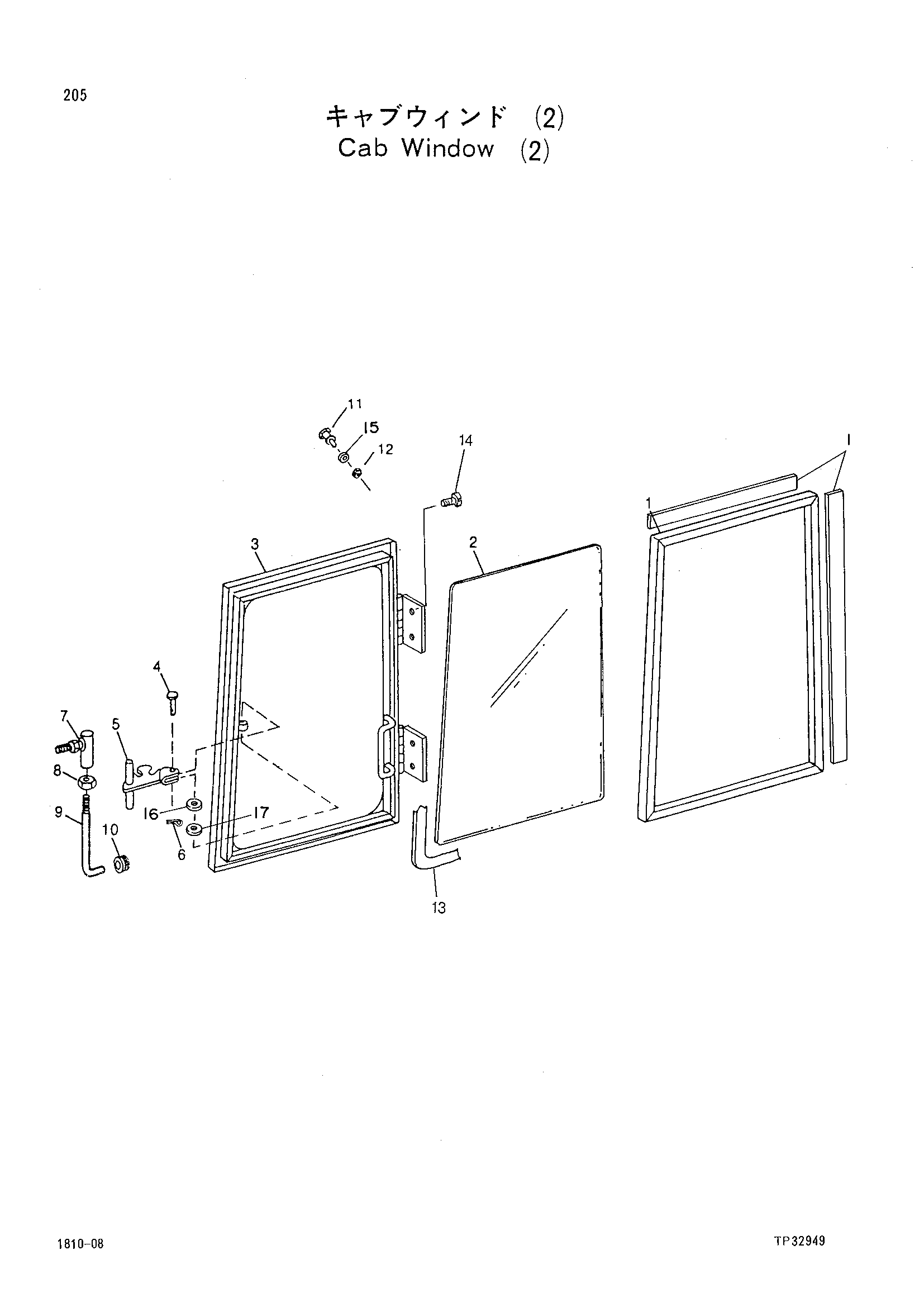

Заводская схема «Кабина окно(2)» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4238017 | Резиновая прокладка | 1 |
| 01A | 4279198 | Материал | 1 |
| 02 | 4230726 | Стекло | 1 |
| 03 | 4242880 | Окно | 1 |
| 04 | 4242973 | Палец | 1 |
| 05 | 4242985 | Защёлка | 1 |
| 06 | 11H233 | Куттер-пин | 1 |
| 07 | 4211511 | Шарнир | 1 |
| 08 | 14H774 | Гайка | 1 |
| 09 | 4242971 | Шток | 1 |
| 10 | 3043913 | Уплотнительная втулка | 1 |
| 11 | 4253649 | Ответная планка | 1 |
| 12 | 4242798 | Гайка | 1 |
| 13 | 4272934 | Виброизолятор | 1 |
| 14 | 19M7783 | Винт | 4 |
| 15 | 24H1325 | Шайба | 1 |
| 16 | 4316618 | Шайба | 1 |
| 17 | 24H1122 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
