Кабина дверь — HITACHI LX100

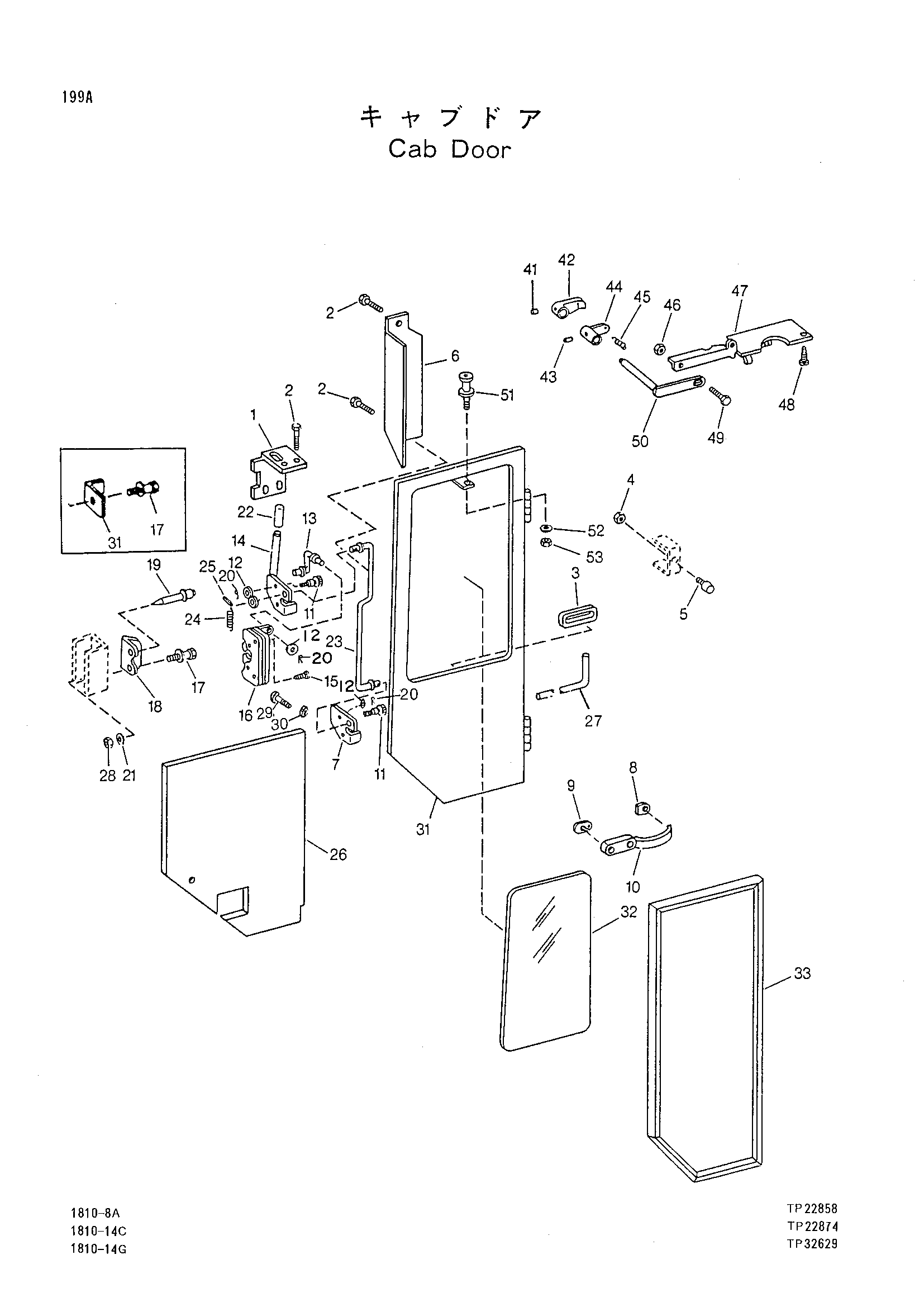

Заводская схема «Кабина дверь» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4242976	Крышка	1
02	21M7278	Винт	6
03	4242790	Уплотнительная втулка	1
04	14H650	Гайка	2
05	4211728	Бумпер	2
06	4242982	Крышка	1
07	4242870	Пластина	1
08	4212559	Уплотнительная втулка	1
08	4242949	Уплотнение	1
09	4242762	Рукоятка	1
10	4242948	Уплотнение	1
11	4242975	Болт	2
12	24H1283	Шайба	1
13	4260346	Линкаге	1
14	4204615	Рукоятка наружный	1
15	4242736	Винт	4
16	4242819	Защёлка	1
17	4253649	Ответная планка	1
18	4212680	Угол	1
19	4211970	Заклёпка	2
20	11H266	Шплинт	5
21	24H1325	Шайба	1
22	4211981	Рукоятка	1
23	4242867	Линкаге	1
24	4242983	Пружина	1
25	11H266	Шплинт	1
26	2028965	Резиновая прокладка	1
27	4272934	Виброизолятор	1
28	4242798	Гайка	1
29	3055170	Винт	1
29	4316522	Винт	1
30	14H786	Гайка	1
31	3054323	Щиток	1
32	4230726	Стекло	1
33	4242873	Виброизолятор	1
34	4242871	Дверь	1
41	25H722	Палец	2
42	4242795	Рукоятка	2
43	34H245	Палец	2
44	4242864	TAB	1
44	4242863	TAB	1
45	4242738	Пружина	2
46	4242797	Гайка	2
47	4242861	Защёлка	1
47	4242862	Защёлка	1
48	4242736	Винт	8
49	19H1919	Винт	2
50	4242865	Шток	1
50	4242866	Шток	1
51	4253649	Ответная планка	1
52	24H1325	Шайба	1
53	4242798	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
