Трансмиссия(3) — HITACHI LX100

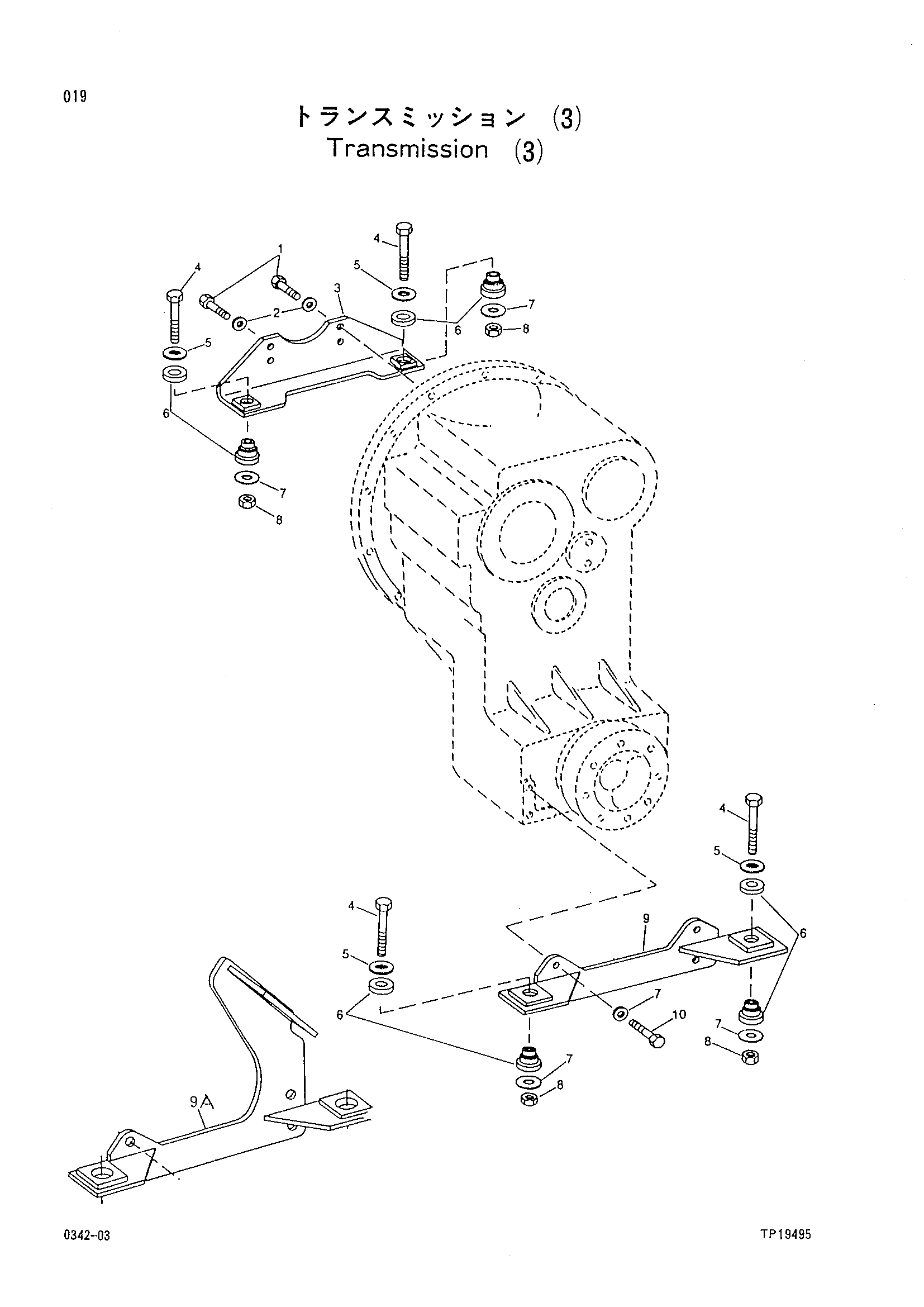

Заводская схема «Трансмиссия(3)» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	19M7488	Винт	4
02	24M7241	Шайба	4
03	1012880	Кронштейн	1
04	19M7883	Винт	4
05	3044049	Шайба	4
06	3043736	Крепление	4
07	24M7242	Шайба	8
08	14M7277	Гайка	4
09	1013023	Кронштейн	1
09A	1018234	Кронштейн	1
10	19M7597	Винт	4

Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
