Глушитель — HITACHI LX100

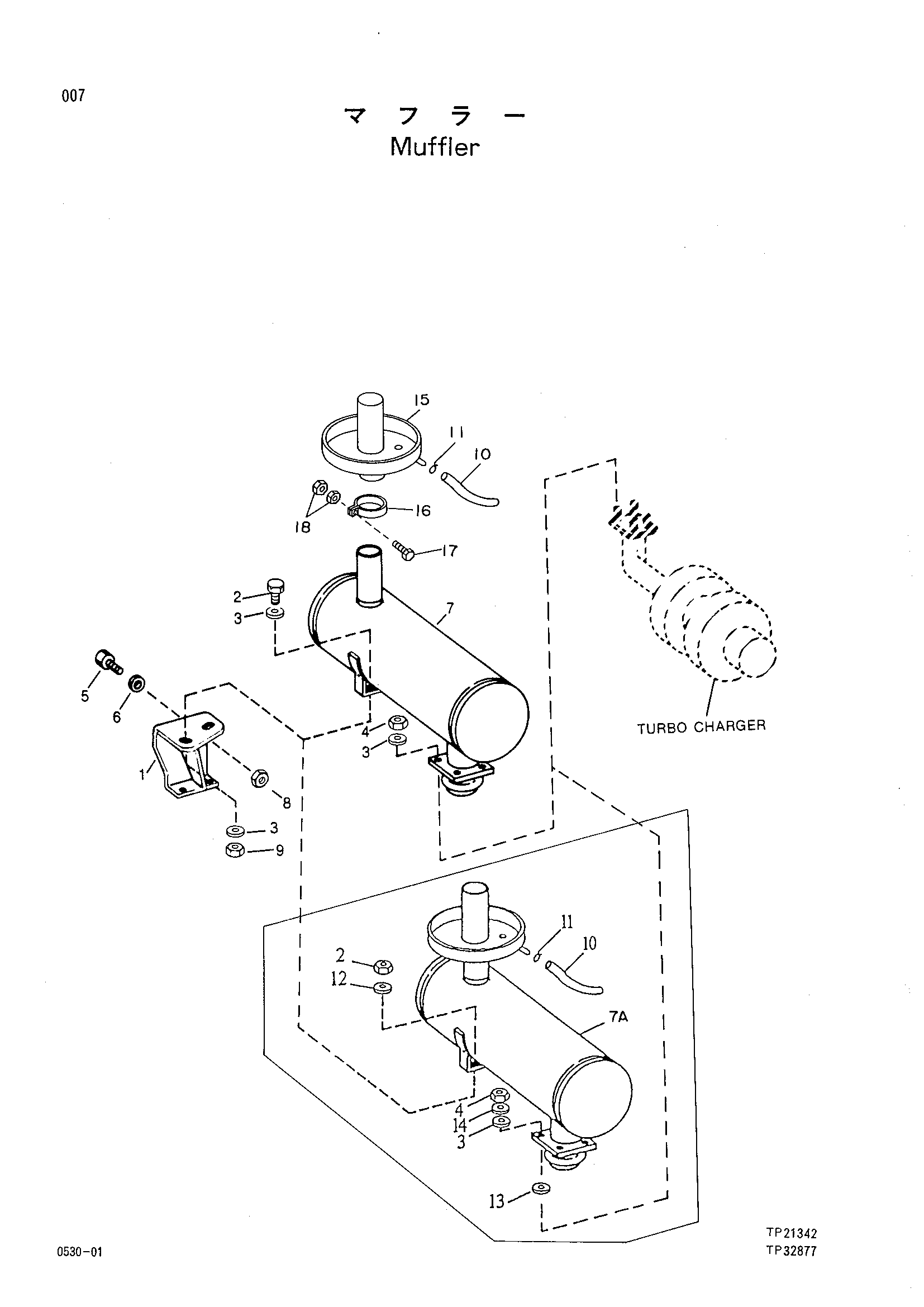

Заводская схема «Глушитель» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1013070 | Кронштейн | 1 |
| 02 | 19M7662 | Винт | 2 |
| 03 | 24M7239 | Шайба | 8 |
| 04 | 14M7444 | Гайка | 4 |
| 05 | 19M7407 | Винт | 2 |
| 06 | 24M7238 | Шайба | 2 |
| 07 | 1012858 | Глушитель | 1 |
| 07A | 4300739 | Глушитель | 1 |
| 08 | 14M7273 | Гайка | 2 |
| 09 | 14M7274 | Гайка | 2 |
| 10 | 4310279 | Трубка | 1 |
| 11 | 3041615 | Хомут | 1 |
| 12 | 24M7239 | Шайба | 4 |
| 13 | 4212291 | Шайба | 1 |
| 14 | 12M7066 | Стопорная шайба | 4 |
| 15 | 9735417 | Выпускная труба | 1 |
| 16 | 4260429 | Хомут | 1 |
| 17 | J900835 | Болт | 1 |
| 18 | M520807 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
