Левер-локк клапан трубопроводы — HITACHI LX100

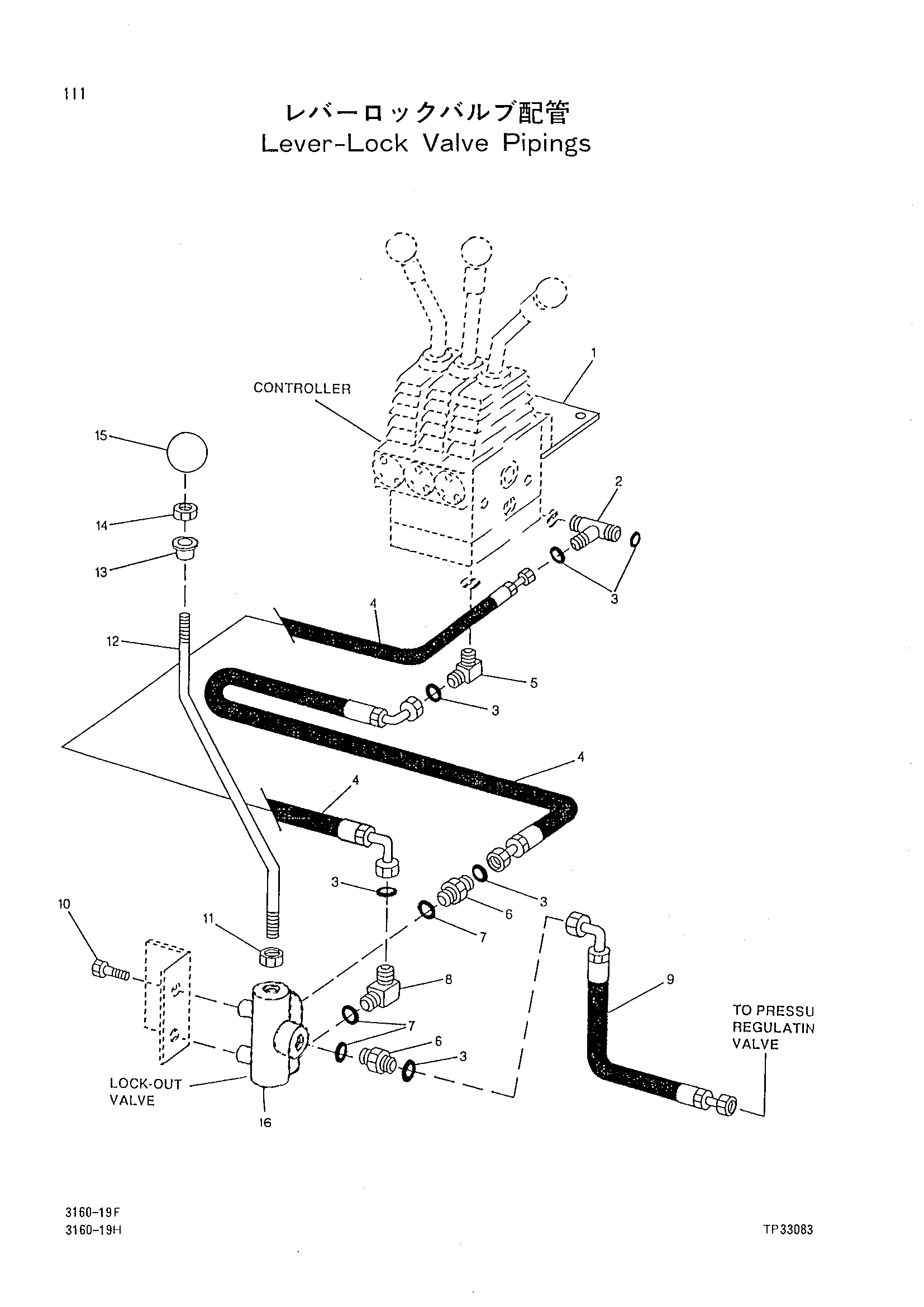

Заводская схема «Левер-локк клапан трубопроводы» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2031726 | Пластина | 1 |
| 01 | 2031727 | Пластина | 1 |
| 02 | 38H1030 | Угловой штуцер | 1 |
| 03 | 4212649 | Уплотнительное кольцо | 6 |
| 04 | 3043812 | Шланг | 2 |
| 05 | 38H1094 | Угловой штуцер | 1 |
| 06 | 38H1171 | Адаптер | 2 |
| 07 | 4212026 | Уплотнительное кольцо | 3 |
| 08 | 38H1010 | Угловой штуцер | 1 |
| 09 | 3055599 | Шланг | 1 |
| 10 | 19H2020 | Винт | 2 |
| 11 | 14H732 | Гайка | 1 |
| 12 | 2031728 | Шток | 1 |
| 13 | 4290871 | Уплотнительная втулка | 1 |
| 14 | 14H774 | Гайка | 1 |
| 15 | 3056774 | Ручка | 1 |
| 16 | 2033052 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
