Рулевое управление устройство(2) — HITACHI LX100

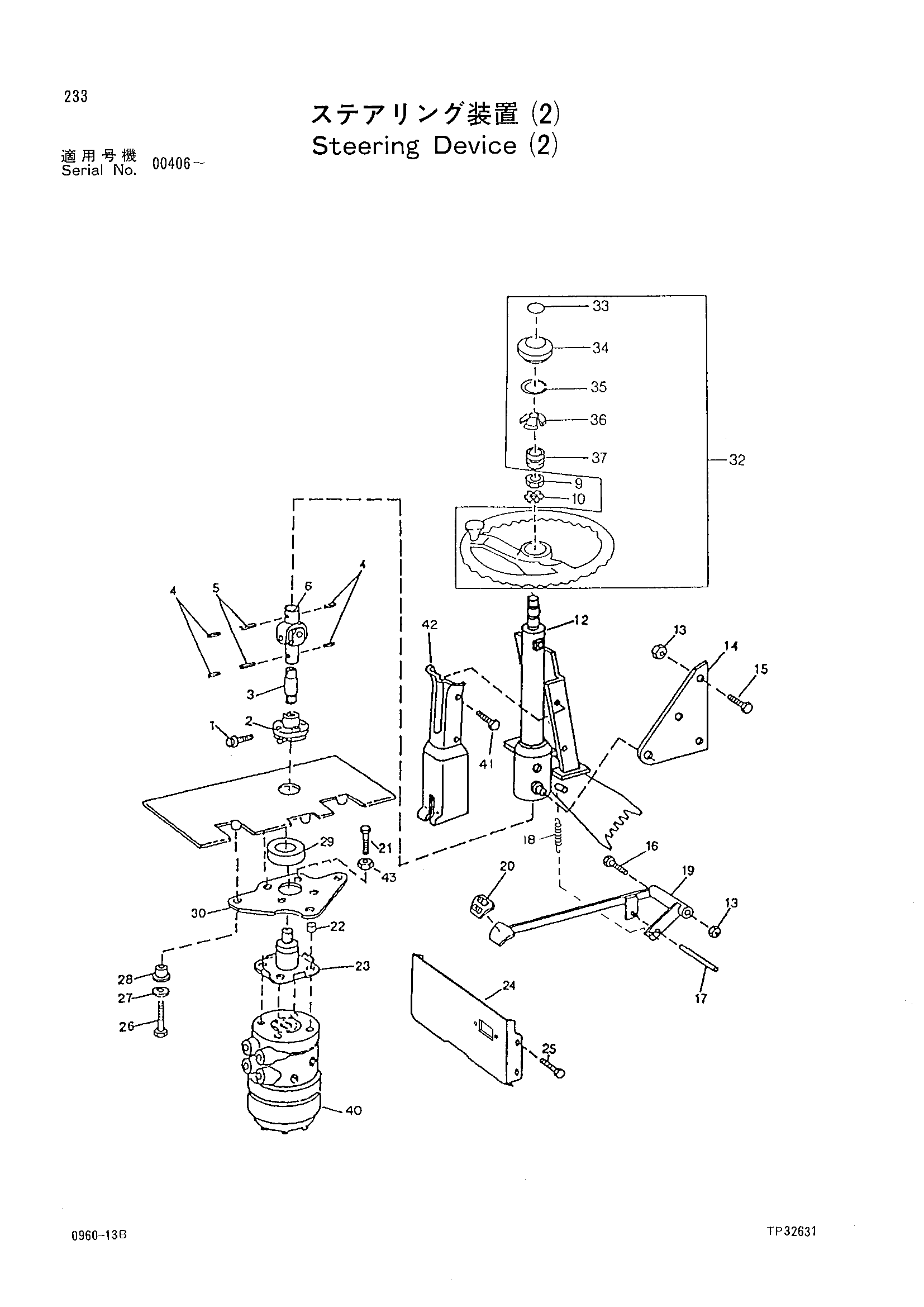

Заводская схема «Рулевое управление устройство(2)» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3044047 | Болт | 2 |
| 02 | 3043947 | Виброизолятор | 1 |
| 03 | 4230293 | Вал | 1 |
| 04 | 34H260 | Палец роле | 4 |
| 05 | 34H316 | Палец | 2 |
| 06 | 4230355 | Соединение | 1 |
| 09 | 4212357 | Гайка | 1 |
| 10 | 4212365 | Стопорная шайба | 1 |
| 12 | 4311605 | Колумн рулевое управление | 1 |
| 13 | 14M7167 | Гайка | 4 |
| 14 | 4290593 | Пластина | 1 |
| 15 | 19M7785 | Винт | 3 |
| 16 | 19M7668 | Винт | 1 |
| 17 | 34H356 | Пружинный штифт | 1 |
| 18 | 4242929 | Пружина | 1 |
| 19 | 2027076 | Защёлка | 1 |
| 20 | 4230294 | Накладка | 1 |
| 21 | 19H2545 | Болт | 4 |
| 22 | 28H860 | Проставка | 4 |
| 23 | 2033053 | Колумн | 1 |
| 23 | 4318171 | Колумн | 1 |
| 24 | 4290594 | Крышка | 1 |
| 25 | 21M7267 | Винт | 4 |
| 26 | 19H1800 | Болт | 3 |
| 27 | 24H1176 | Шайба | 3 |
| 28 | 4242887 | Резиновая прокладка | 3 |
| 29 | 3043698 | Уплотнение | 1 |
| 30 | 1013091 | Пластина | 1 |
| 32 | 4219857 | Колесо | 1 |
| 33 | 4231366 | Информационная табличка | 1 |
| 34 | 4244088 | Колпачок | 1 |
| 35 | 4244089 | Замок | 1 |
| 36 | 4244090 | Чашка | 1 |
| 37 | 4244091 | Пружина | 1 |
| 40 | 1012988 | Клапан рулевого управления | 1 |
| 41 | 21M7322 | Винт | 2 |
| 42 | 4316620 | Крышка | 1 |
| 43 | 24M7239 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
