Погрузчик гидрораспределитель и рулевое управление клапан обратный шланги — HITACHI LX100

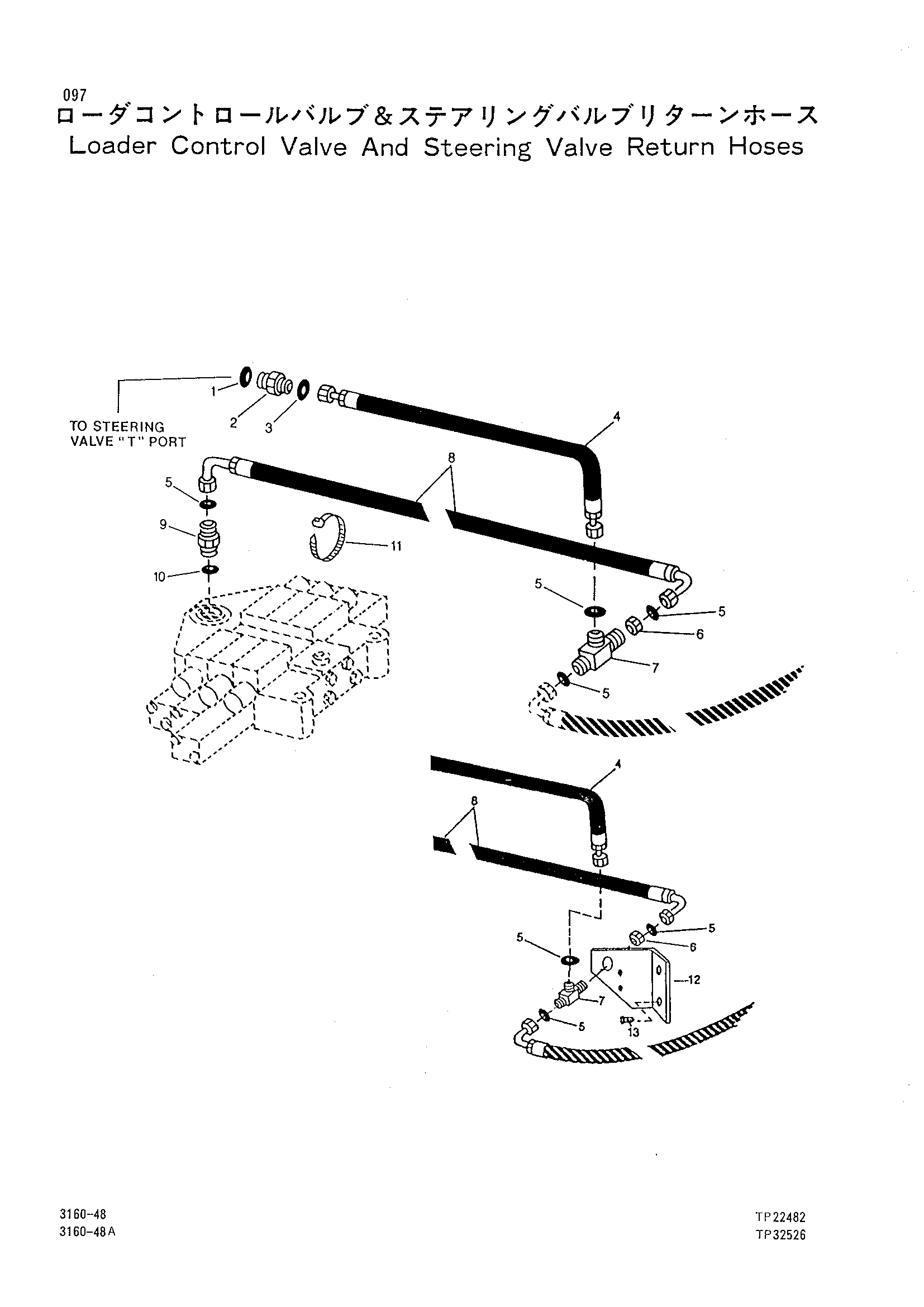

Заводская схема «Погрузчик гидрораспределитель и рулевое управление клапан обратный шланги» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4212699 | Уплотнительное кольцо | 1 |
| 02 | 38H1163 | Адаптер | 1 |
| 03 | 4220550 | Уплотнительное кольцо | 1 |
| 04 | 3043745 | Шланг | 1 |
| 05 | 4220548 | Уплотнительное кольцо | 4 |
| 06 | 3043634 | Гайка | 1 |
| 07 | 1012895 | Адаптер | 1 |
| 08 | 3043813 | Шланг | 1 |
| 09 | 38H1180 | Адаптер | 1 |
| 10 | 4212708 | Уплотнительное кольцо | 1 |
| 11 | 4242928 | Лента | 1 |
| 11 | 4317397 | Ленточный зажим | 1 |
| 12 | 4317095 | Кронштейн | 1 |
| 13 | 19M8543 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
