Дверь релеасе — HITACHI LX100

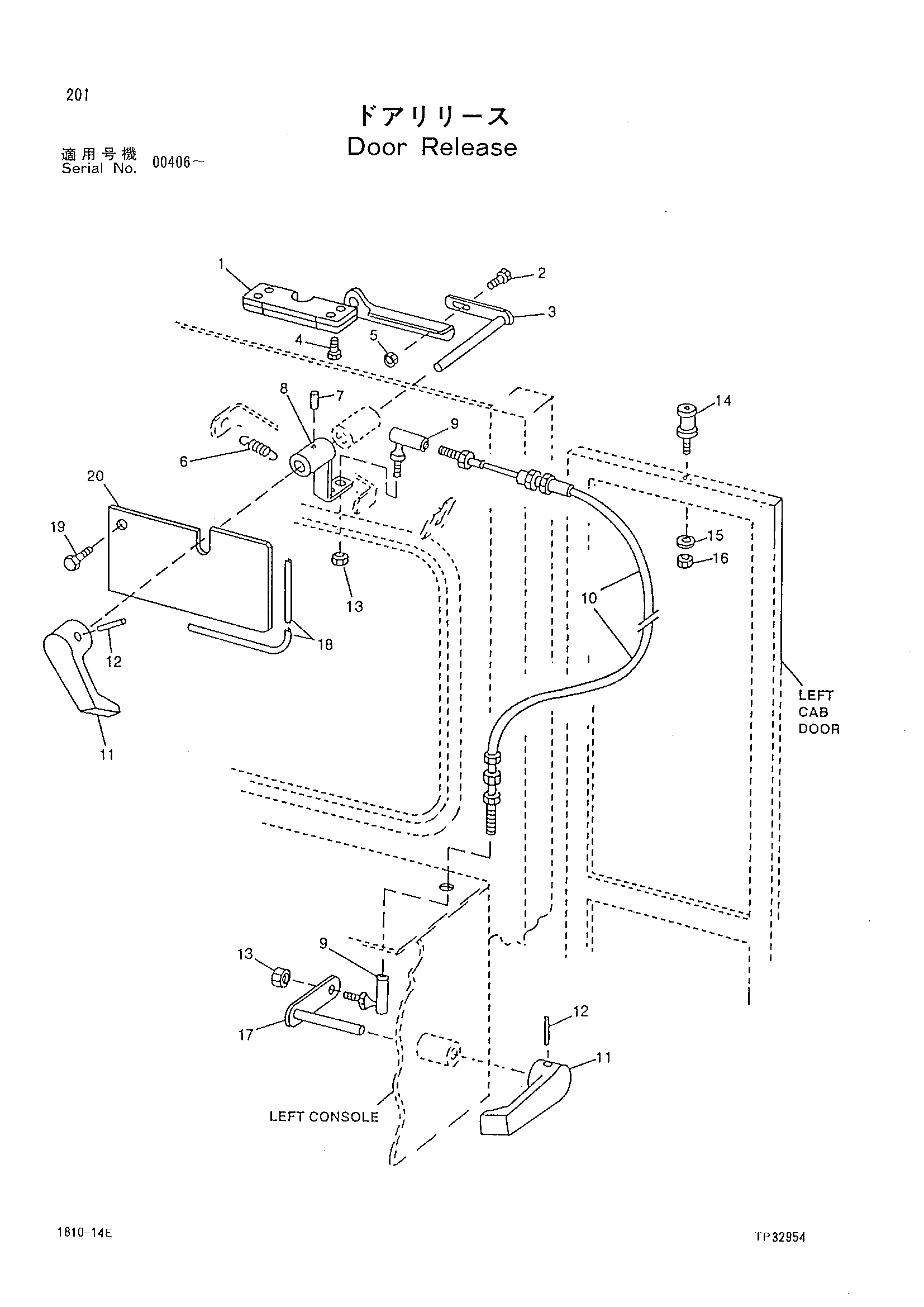

Заводская схема «Дверь релеасе» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4242861 | Защёлка | 1 |
| 01 | 4242862 | Защёлка | 1 |
| 02 | 19H1919 | Винт | 2 |
| 03 | 4242865 | Шток | 1 |
| 03 | 4242866 | Шток | 1 |
| 04 | 4242736 | Винт | 8 |
| 05 | 4242797 | Гайка | 2 |
| 06 | 4242738 | Пружина | 2 |
| 07 | 34H245 | Палец | 2 |
| 08 | 3062353 | Пластина | 1 |
| 09 | 3062161 | Шарнир | 2 |
| 10 | 2034258 | Трос | 1 |
| 11 | 4242795 | Рукоятка | 3 |
| 12 | 34H252 | Пружинный штифт | 3 |
| 13 | 14H631 | Гайка | 2 |
| 14 | 4253649 | Ответная планка | 1 |
| 15 | 24H1325 | Шайба | 1 |
| 16 | 4242798 | Гайка | 1 |
| 17 | 3061294 | Шток | 1 |
| 18 | 3061964 | Виброизолятор | 1 |
| 19 | 19M7783 | Винт | 1 |
| 20 | 3052605 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
