Подъём рукоять киккоут — HITACHI LX100

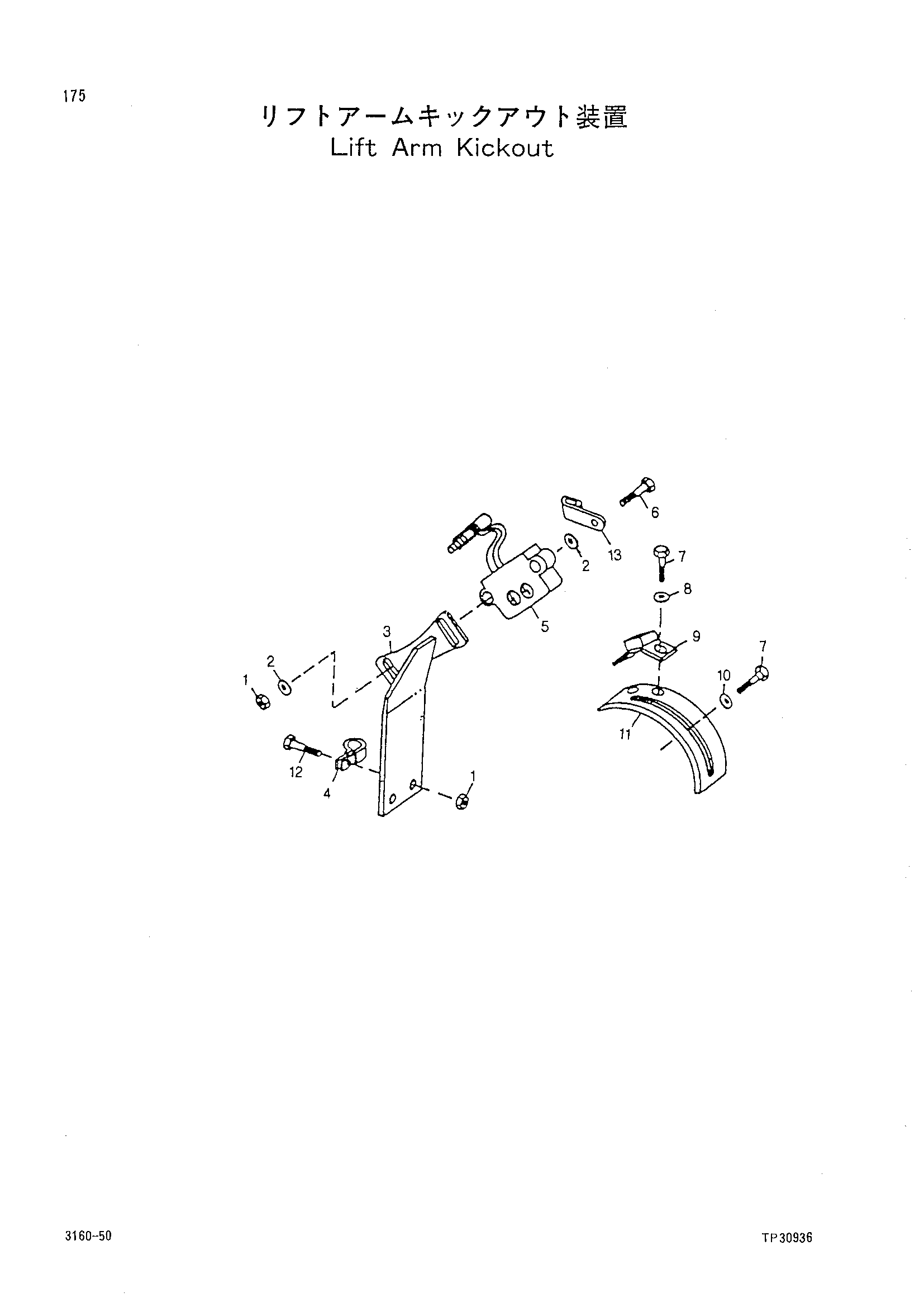

Заводская схема «Подъём рукоять киккоут» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 14M7274 | Гайка | 4 |
| 02 | 24M7239 | Шайба | 4 |
| 03 | 2028963 | Кронштейн | 1 |
| 03 | 4238368 | Кронштейн | 1 |
| 04 | 4220543 | Хомут | 2 |
| 05 | 4238367 | Выключатель | 1 |
| 05 | 4245631 | Выключатель | 1 |
| 06 | 19M7572 | Винт | 2 |
| 07 | 19M7932 | Винт | 4 |
| 08 | 24M7238 | Шайба | 2 |
| 09 | 4238366 | Кронштейн | 1 |
| 09 | 4238390 | Кронштейн | 1 |
| 10 | 4238355 | Шайба | 2 |
| 11 | 4238364 | Кронштейн | 1 |
| 11 | 4279745 | Кронштейн | 1 |
| 12 | 19M7550 | Винт | 3 |
| 13 | 4238434 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
