Аккумулятор крышка(1) — HITACHI LX100

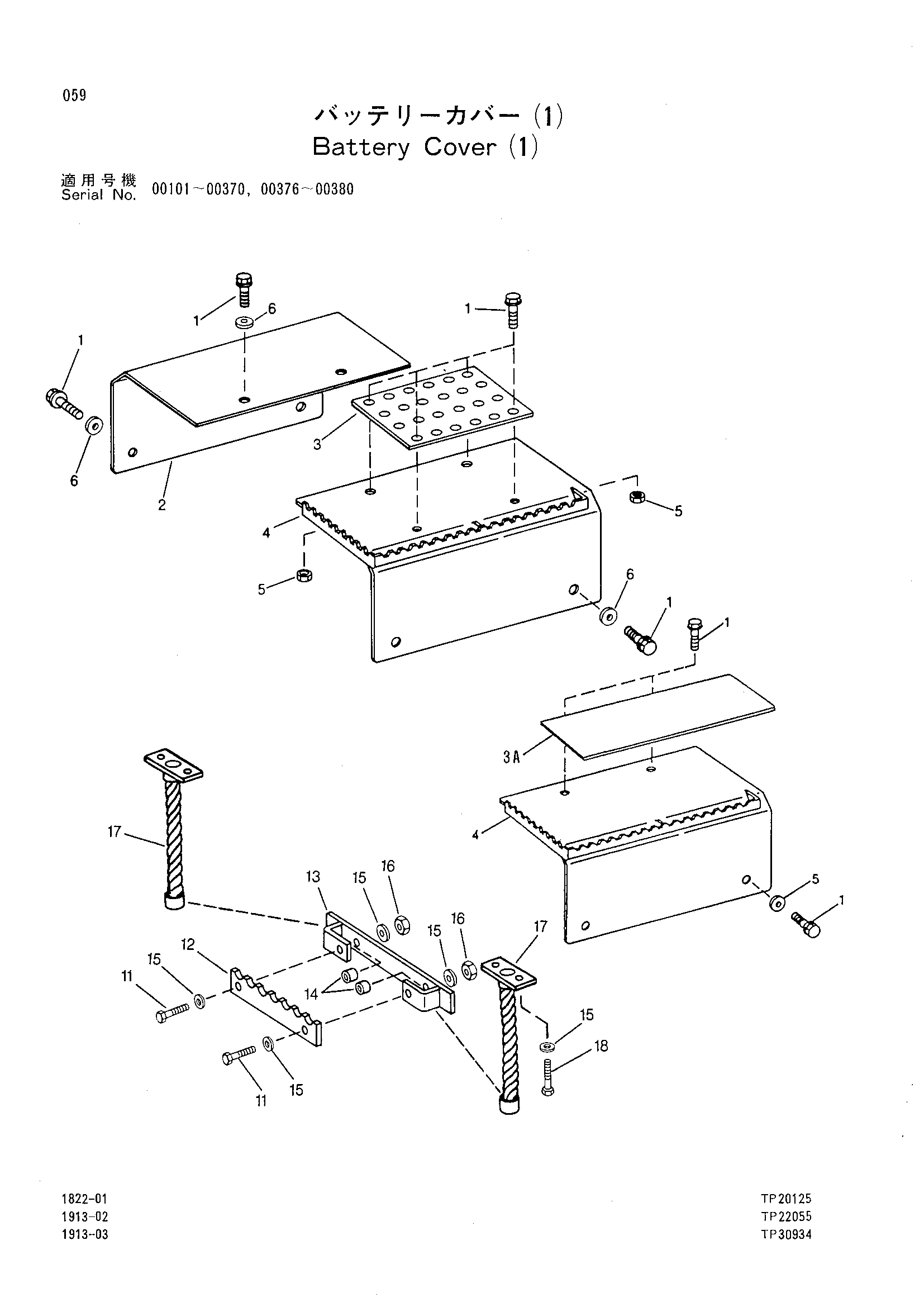

Заводская схема «Аккумулятор крышка(1)» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 19M7785 | Винт | 8 |
| 01 | 19M7786 | Винт | 10 |
| 02 | 2027033 | Крышка | 1 |
| 03 | 2027011 | Коврик | 1 |
| 03A | 3055161 | Коврик | 1 |
| 03A | 4303243 | Коврик | 1 |
| 04 | 2027071 | Крышка | 1 |
| 05 | 14M7167 | Гайка | 2 |
| 05 | 3043934 | Стопорная гайка | 2 |
| 06 | 24H1176 | Шайба | 1 |
| 11 | 19M7364 | Винт | 2 |
| 12 | 3043645 | Ступень | 1 |
| 13 | 3043774 | Ступень | 1 |
| 14 | 28H1785 | Проставка | 2 |
| 15 | 28M7240 | Шайба | 8 |
| 16 | 14M7275 | Гайка | 2 |
| 17 | 1012896 | Трос | 2 |
| 18 | 19M8011 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
