Секондарй рулевое управление — HITACHI LX100

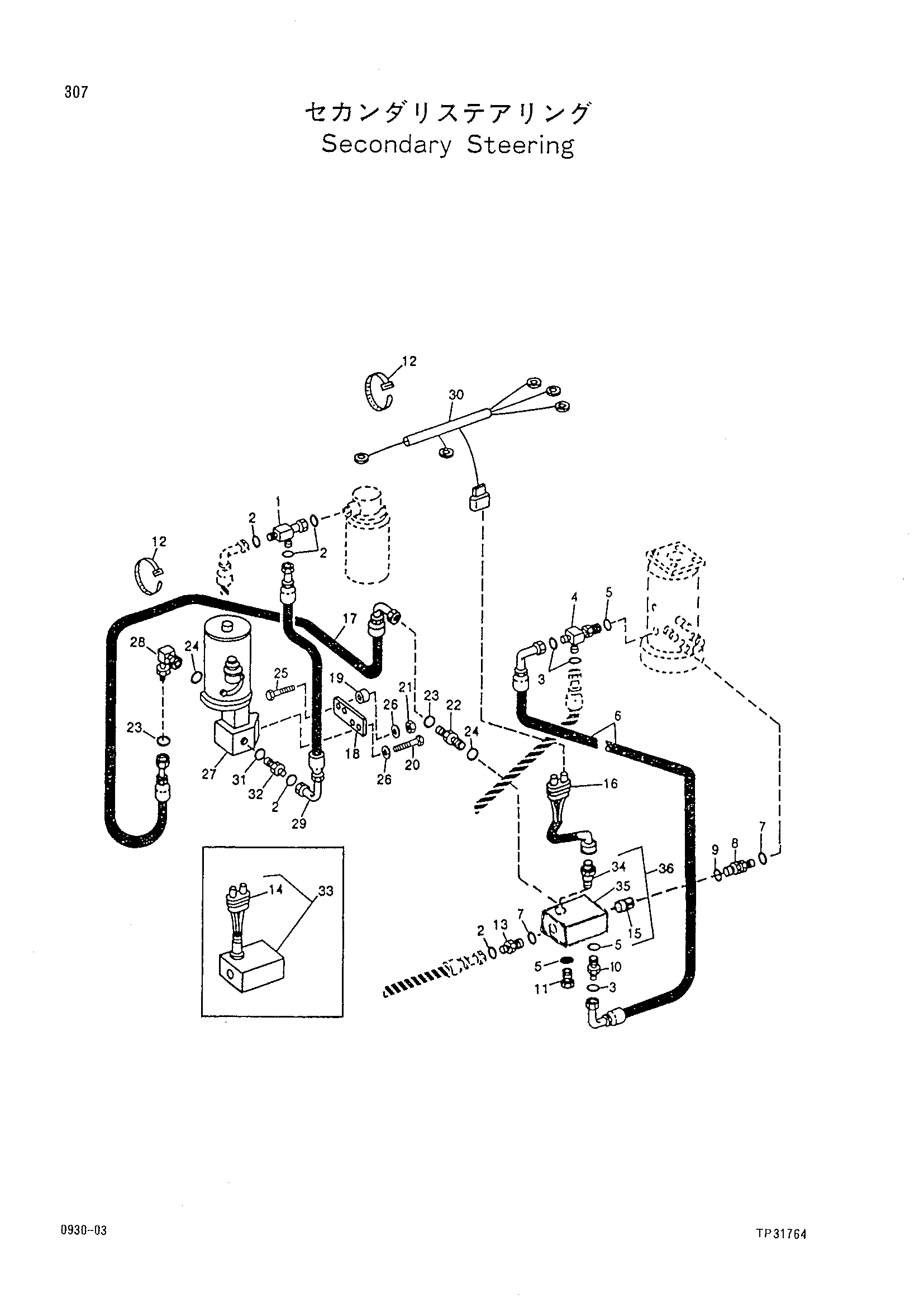

Заводская схема «Секондарй рулевое управление» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 38H1033 | Штуцер | 1 |
| 02 | 4220550 | Уплотнительное кольцо | 5 |
| 03 | 4212650 | Уплотнительное кольцо | 3 |
| 04 | 38H1022 | Штуцер | 1 |
| 05 | 4212036 | Уплотнительное кольцо | 3 |
| 06 | 3043823 | Шланг | 1 |
| 07 | 4212699 | Уплотнительное кольцо | 2 |
| 08 | 3043676 | Адаптер | 1 |
| 09 | 4212037 | Уплотнительное кольцо | 1 |
| 10 | 38H1159 | Адаптер | 2 |
| 11 | 4212068 | Штуцер | 1 |
| 12 | 4212051 | Ленточный зажим | 3 |
| 13 | 38H1329 | Угловой штуцер | 1 |
| 14 | 4242882 | Выключатель | 1 |
| 15 | 4242881 | Клапан | 1 |
| 16 | 4245363 | Жгут проводов | 1 |
| 17 | 3043824 | Шланг | 1 |
| 18 | 4278090 | Пластина | 1 |
| 19 | 3044023 | Проставка | 2 |
| 20 | 19H1936 | Болт | 2 |
| 21 | 14M7274 | Гайка | 2 |
| 22 | 3041661 | Обратный клапан | 1 |
| 23 | 4212655 | Уплотнительное кольцо | 2 |
| 24 | 4212026 | Уплотнительное кольцо | 2 |
| 25 | 19M7572 | Винт | 2 |
| 26 | 24M7239 | Шайба | 4 |
| 27 | 2026975 | Насос | 1 |
| 28 | 38H1005 | Угловой штуцер | 1 |
| 29 | 3043825 | Шланг | 1 |
| 30 | 1013030 | Жгут проводов | 1 |
| 31 | 4212030 | Уплотнительное кольцо | 1 |
| 32 | 38H1193 | Адаптер | 1 |
| 33 | 4242883 | Выключатель | 1 |
| 34 | 4251756 | Выключатель | 1 |
| 36 | 4245362 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
