Погрузчик трубопроводы(лифттарм)<параллел клапан> — HITACHI LX100

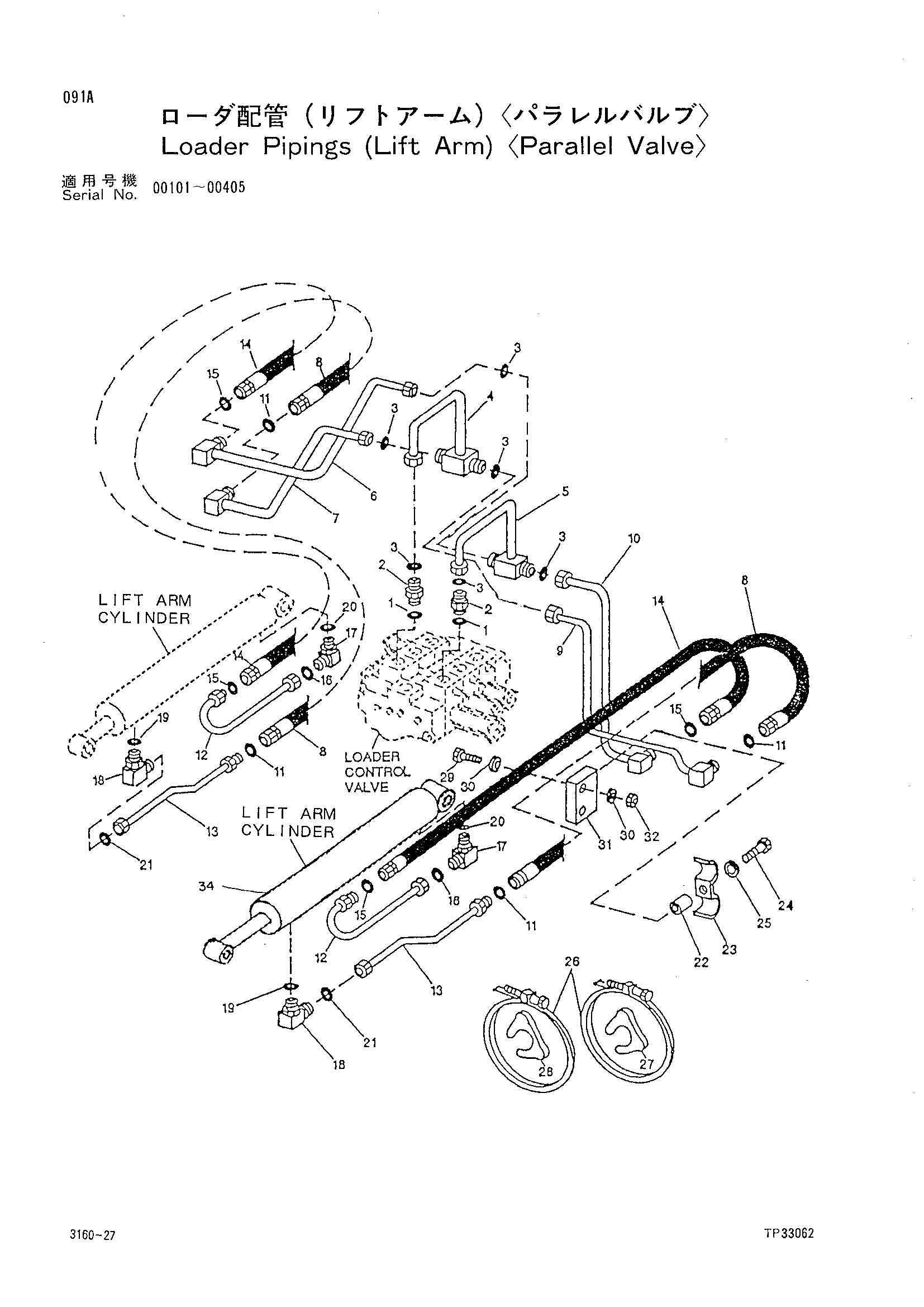

Заводская схема «Погрузчик трубопроводы(лифттарм)<параллел клапан>» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4212037 | Уплотнительное кольцо | 2 |
| 02 | 38H1164 | Угловой штуцер | 2 |
| 03 | 4220548 | Уплотнительное кольцо | 6 |
| 04 | 1012877 | Трубка | 1 |
| 05 | 1012874 | Трубка | 1 |
| 06 | 1012875 | Трубка | 1 |
| 07 | 1012878 | Трубка | 1 |
| 08 | 3043763 | Шланг | 2 |
| 09 | 1012888 | Трубка | 1 |
| 10 | 1012887 | Трубка | 1 |
| 11 | 4220550 | Уплотнительное кольцо | 4 |
| 12 | 1012876 | Трубка | 2 |
| 13 | 1012879 | Трубка | 2 |
| 14 | 3043763 | Шланг | 2 |
| 15 | 4220550 | Уплотнительное кольцо | 4 |
| 16 | 4220548 | Уплотнительное кольцо | 2 |
| 17 | 38H1037 | Угловой штуцер | 2 |
| 18 | 38H1007 | Угловой штуцер | 2 |
| 19 | 4212699 | Уплотнительное кольцо | 2 |
| 20 | 4212037 | Уплотнительное кольцо | 2 |
| 21 | 4220550 | Уплотнительное кольцо | 2 |
| 22 | 28H1697 | Проставка | 2 |
| 23 | 3043722 | Хомут | 2 |
| 24 | 19M7572 | Винт | 2 |
| 25 | 24M7239 | Шайба | 2 |
| 26 | 3043729 | Хомут шланга | 4 |
| 27 | 4212293 | Направляющая | 2 |
| 28 | 3044016 | Направляющая | 2 |
| 29 | 19M8499 | Винт | 4 |
| 30 | 24H1308 | Шайба | 8 |
| 31 | 4290892 | Блок | 2 |
| 31 | 4290892 | Блок | 2 |
| 32 | 14M7274 | Гайка | 4 |
| 34 | 2033530 | Гидроцилиндр | 2 |
| 34 | 4242847 | Гидроцилиндр | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
