Пилотный трубопроводы(третий функтион) — HITACHI LX100

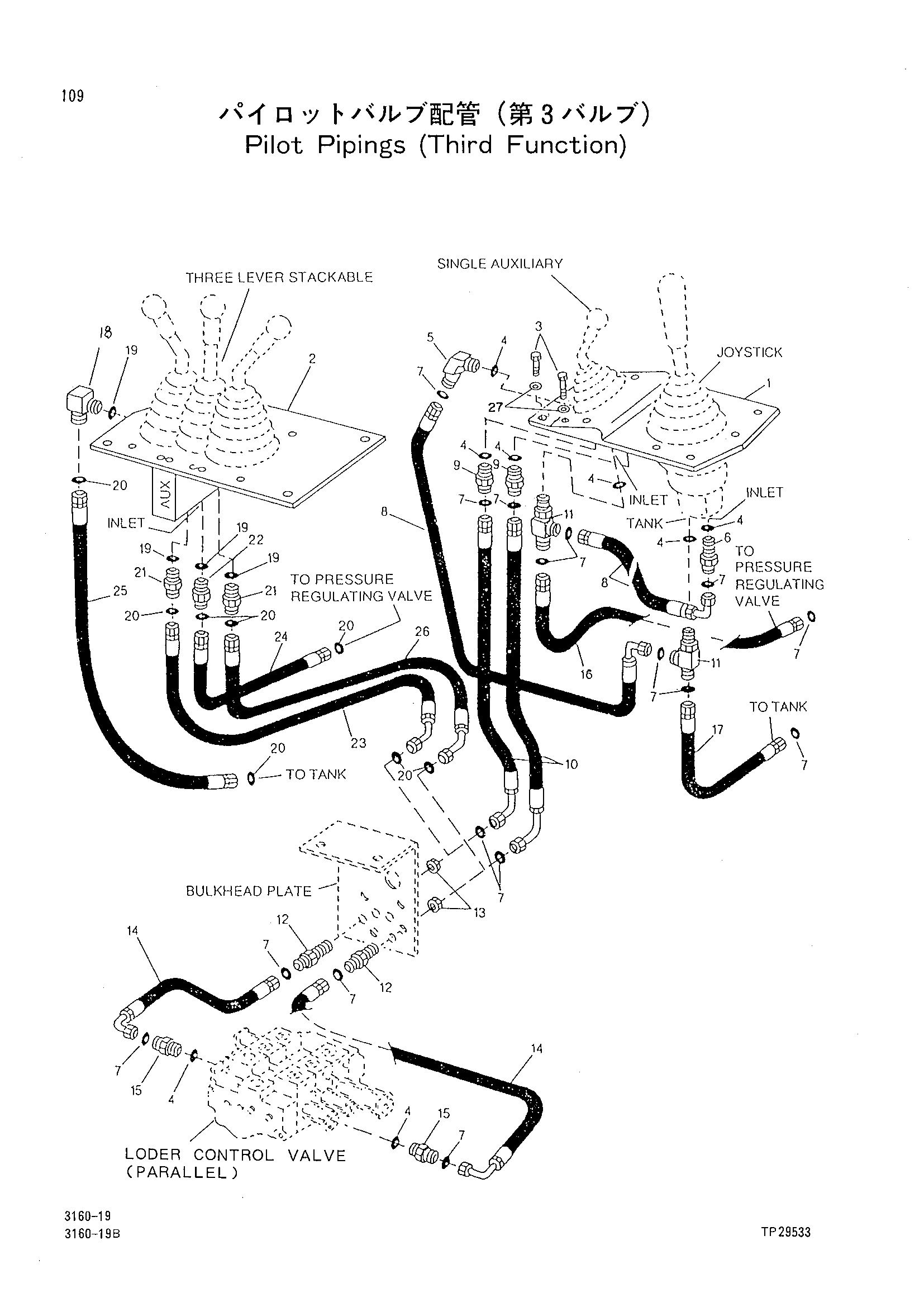

Заводская схема «Пилотный трубопроводы(третий функтион)» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4238382 | Пластина | 1 |
| 01 | 4300943 | Пластина | 1 |
| 02 | 4238056 | Пластина | 1 |
| 03 | 21M7285 | Винт | 16 |
| 04 | 4212027 | Уплотнительное кольцо | 8 |
| 05 | 38H1004 | Угловой штуцер | 1 |
| 06 | 38H1212 | Адаптер | 1 |
| 07 | 4212649 | Уплотнительное кольцо | 16 |
| 08 | 3043812 | Шланг | 2 |
| 09 | 38H1160 | Угловой штуцер | 2 |
| 10 | 3043811 | Шланг | 2 |
| 11 | 38H1023 | Штуцер | 2 |
| 12 | 38H1285 | Унион | 2 |
| 13 | 4212683 | Гайка | 2 |
| 14 | 4242924 | Шланг | 2 |
| 15 | 38H1160 | Угловой штуцер | 2 |
| 16 | 3043757 | Шланг | 1 |
| 17 | 3043758 | Шланг | 1 |
| 18 | 38H1004 | Угловой штуцер | 1 |
| 19 | 4212027 | Уплотнительное кольцо | 4 |
| 20 | 4212649 | Уплотнительное кольцо | 8 |
| 21 | 38H1160 | Угловой штуцер | 2 |
| 22 | 38H1212 | Адаптер | 1 |
| 23 | 3043747 | Шланг | 1 |
| 24 | 3043757 | Шланг | 1 |
| 25 | 3043758 | Шланг | 1 |
| 26 | 3043811 | Шланг | 1 |
| 27 | 24M7054 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
