Передний стеклоочиститель — HITACHI LX100

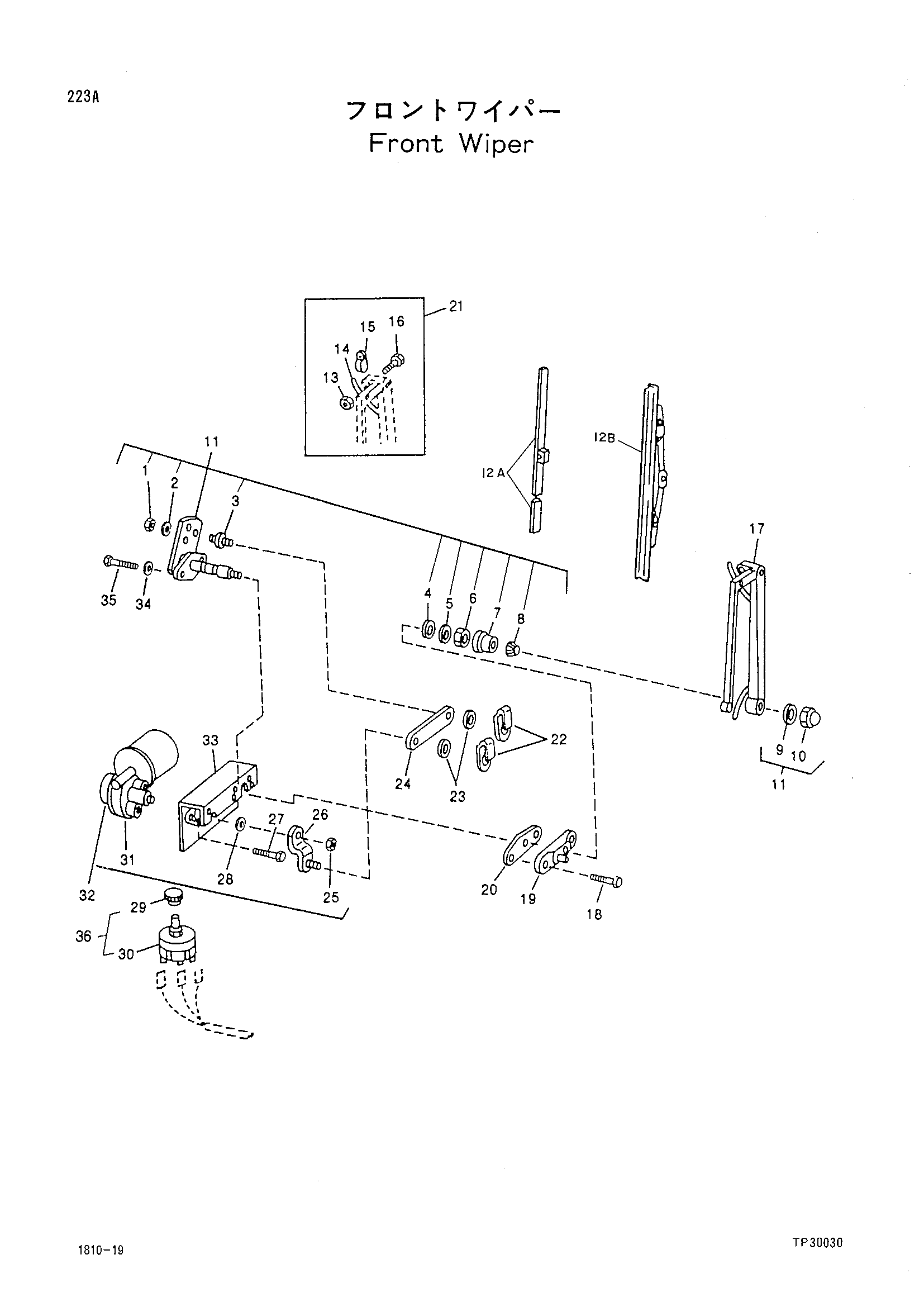

Заводская схема «Передний стеклоочиститель» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 14H649 | Гайка | 1 |
| 02 | 12H297 | Локк-васхер | 1 |
| 03 | 4212727 | Палец | 1 |
| 04 | 4212080 | Шайба | 1 |
| 05 | 4212081 | Шайба | 1 |
| 06 | 4212082 | Гайка | 1 |
| 07 | 4212083 | Колпачок | 1 |
| 08 | 4212084 | Гайка WD. | 1 |
| 09 | 12H303 | Стопорная шайба | 1 |
| 10 | 4212085 | Гайка | 1 |
| 11 | 4211737 | Вал | 1 |
| 12A | 4238392 | Щётка стеклоочистителя | 1 |
| 12B | 4279051 | Щётка стеклоочистителя | 1 |
| 13 | 4242751 | Гайка | 1 |
| 16 | 4242750 | Винт | 1 |
| 17 | 4238393 | Рычаг стеклоочистителя | 1 |
| 17 | 4279050 | Рычаг стеклоочистителя | 1 |
| 18 | 19H2651 | Винт | 2 |
| 18 | 19H3138 | Винт | 2 |
| 19 | 4242849 | Палец | 1 |
| 21 | 4277903 | Комплект | 1 |
| 22 | 4212726 | Зажим | 2 |
| 23 | 3043861 | Шайба | 2 |
| 24 | 4211838 | Тяга | 1 |
| 25 | 3055160 | Стопорная гайка | 1 |
| 26 | 4211841 | Рукоять | 1 |
| 27 | 4211841 | Рукоять | 3 |
| 28 | 4220579 | Шайба | 1 |
| 29 | 4279217 | Ручка | 1 |
| 30 | 3041647 | Выключатель | 1 |
| 31 | 4211530 | Шестерня | 1 |
| 31 | 4303238 | Шестерня | 1 |
| 32 | 4220170 | Гидромотор | 1 |
| 32 | 4290651 | Гидромотор | 1 |
| 33 | 3043857 | Кронштейн | 1 |
| 34 | 12H295 | Локк-васхер | 2 |
| 35 | 21H1127 | Винт | 2 |
| 36 | 4279053 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
