Выключатель(1) — HITACHI LX100

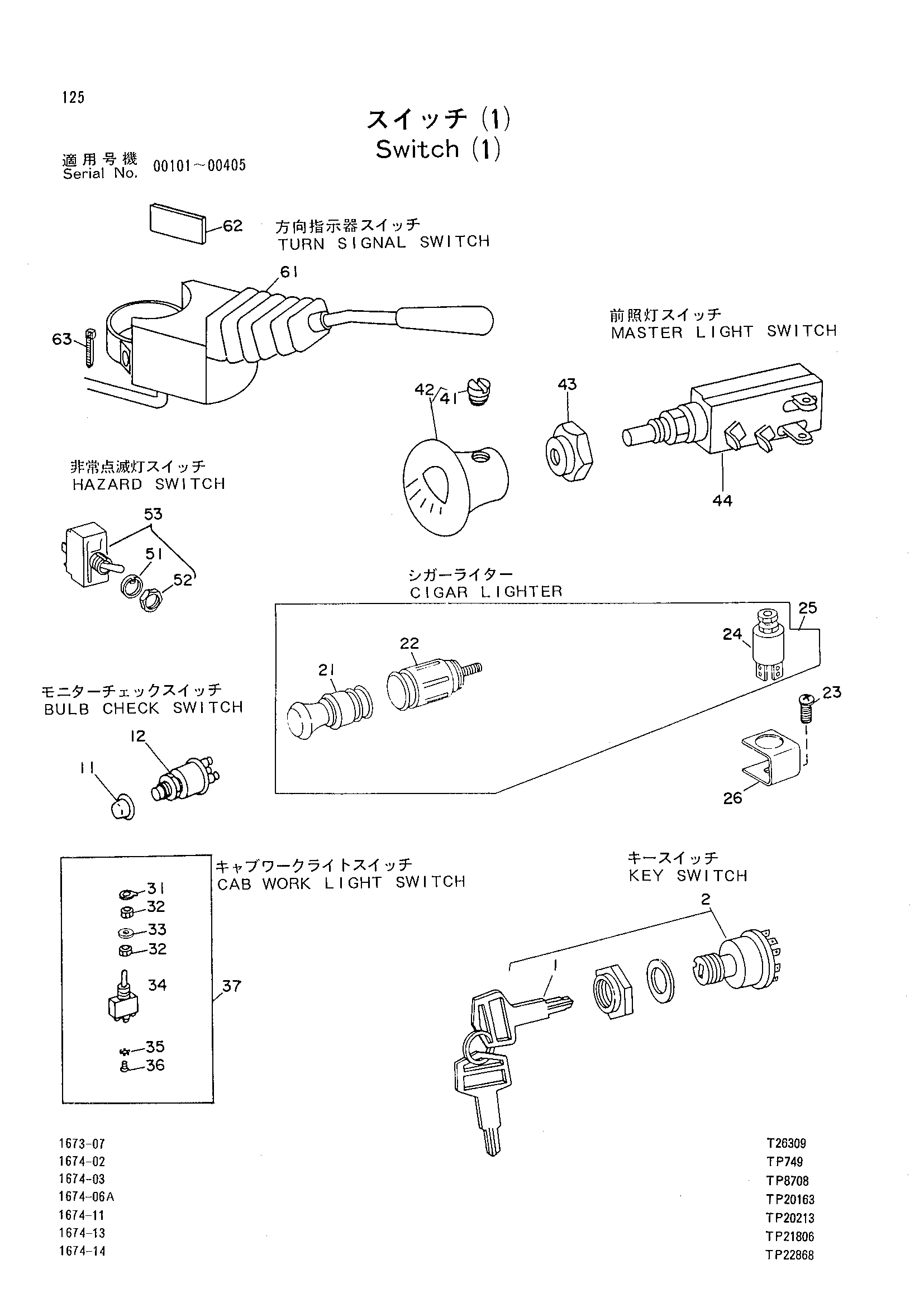

Заводская схема «Выключатель(1)» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187757 | Шпонка | 2 |
| 02 | 4186743 | Замок зажигания | 1 |
| 02 | 4237504 | Замок зажигания | 1 |
| 11 | 4241000 | Колпачок | 1 |
| 12 | 3041645 | Выключатель пусхбут. | 1 |
| 21 | 3041659 | Лигхтер | 1 |
| 22 | 3041650 | Корпус | 1 |
| 23 | 21M7278 | Винт | 1 |
| 24 | 4238445 | Резистор | 1 |
| 25 | 4238407 | Лигхтер | 1 |
| 26 | 4238047 | Кханнел | 1 |
| 31 | 3043869 | Кольцо | 1 |
| 32 | 3043878 | Зажим | 2 |
| 33 | 12H292 | Стопорная шайба | 1 |
| 35 | 12H321 | Шайба | 3 |
| 36 | 21H1309 | Винт | 3 |
| 37 | 4230345 | Выключатель | 1 |
| 41 | 3044026 | Винт | 1 |
| 42 | 3041644 | Ручка | 1 |
| 43 | 3041635 | Гайка | 1 |
| 44 | 3041646 | Выключатель | 1 |
| 51 | 3043869 | Кольцо | 1 |
| 52 | 3043870 | Гайка | 1 |
| 53 | 3043677 | Выключатель | 1 |
| 61 | 4183689 | Выключатель | 1 |
| 62 | 3044012 | Виброизолятор | 1 |
| 63 | 4220212 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
