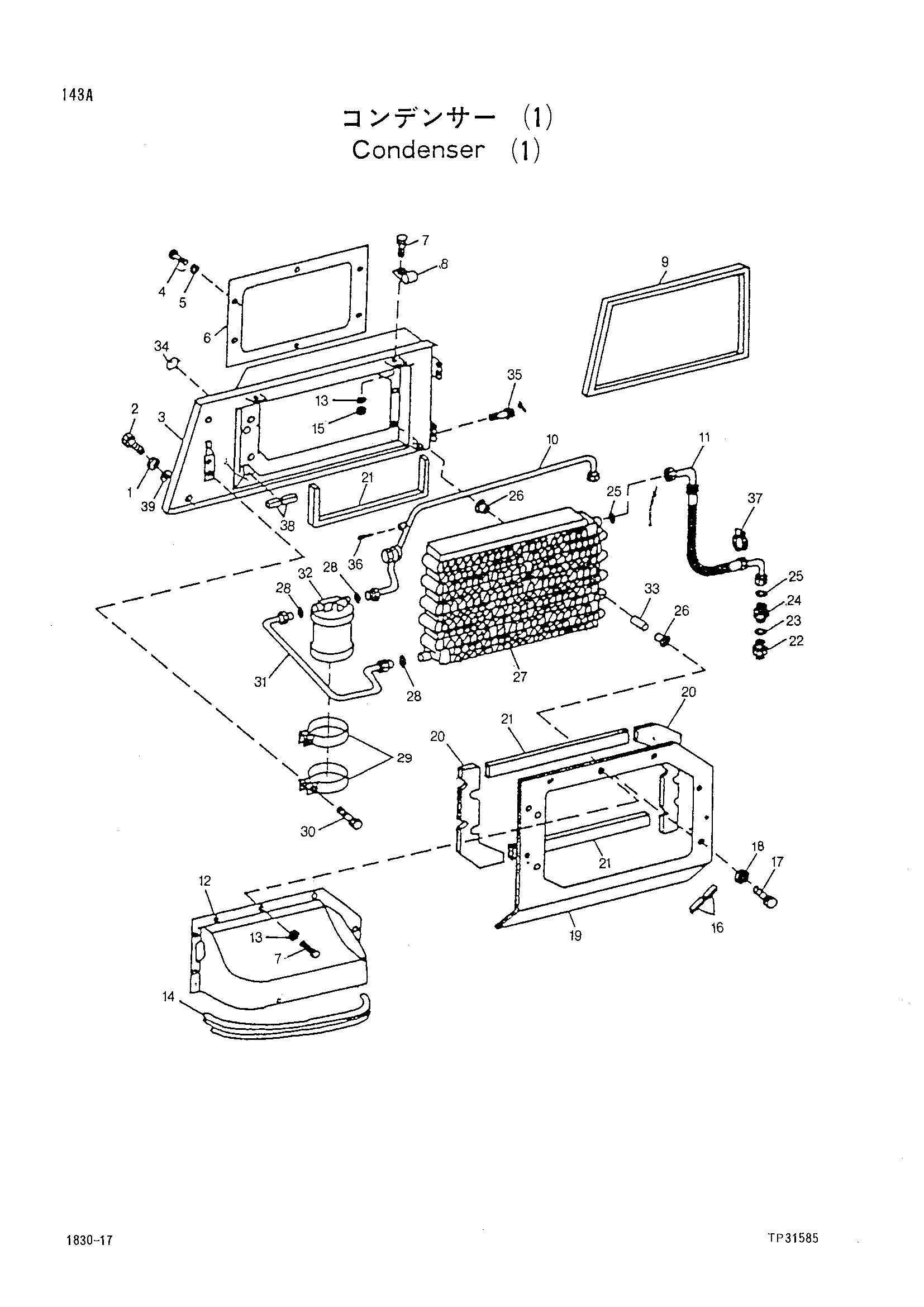

Конденсатор(1) — HITACHI LX100
Заводская схема «Конденсатор(1)» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 24H1307 | Шайба | 2 |
| 02 | 19M7783 | Винт | 2 |
| 03 | 2026984 | Дверь | 1 |
| 04 | 19M7932 | Винт | 6 |
| 05 | 24M7055 | Шайба | 6 |
| 06 | 1013073 | Экран | 1 |
| 07 | 19M7881 | Винт | 8 |
| 08 | 3043635 | Хомут | 2 |
| 09 | 4238016 | Резиновая прокладка | 1 |
| 09A | 4279198 | Материал | 1 |
| 10 | 2027083 | Трубка | 1 |
| 10 | 4279039 | Трубка | 1 |
| 11 | 1013057 | Шланг | 1 |
| 12 | 1012889 | Корпус | 1 |
| 13 | 24M7238 | Шайба | 6 |
| 14 | 4253554 | Материал | 1 |
| 15 | 14M7273 | Гайка | 1 |
| 16 | 3054269 | Резиновая прокладка | 1 |
| 17 | 19M7997 | Винт | 4 |
| 18 | 24M7207 | Шайба | 4 |
| 19 | 4230299 | Пластина | 1 |
| 20 | 4230500 | Резиновая прокладка | 2 |
| 21A | 4220519 | Материал | 1 |
| 22 | 4230367 | Муфта халф | 1 |
| 23 | 4227478 | Уплотнительное кольцо | 1 |
| 24 | 3043700 | Адаптер | 1 |
| 25 | 4242791 | Уплотнительное кольцо | 2 |
| 26 | 4242887 | Резиновая прокладка | 4 |
| 27 | 3041663 | Конденсатор | 1 |
| 28 | 4220239 | Уплотнительное кольцо | 3 |
| 29 | 3043612 | Хомут | 2 |
| 30 | 19M7358 | Винт | 2 |
| 31 | 2027082 | Трубка | 1 |
| 32 | 1013454 | Осушитель | 1 |
| 32 | 4280601 | Осушитель | 1 |
| 33 | 28H2016 | Втулка | 4 |
| 34 | 3043896 | Пробка | 1 |
| 35 | 19M7783 | Винт | 4 |
| 36 | 4230237 | Коре | 1 |
| 37 | 4212051 | Ленточный зажим | 1 |
| 38 | 4279058 | Материал | 1 |
| 39 | 4279215 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
