Зеркало(1) — HITACHI LX100

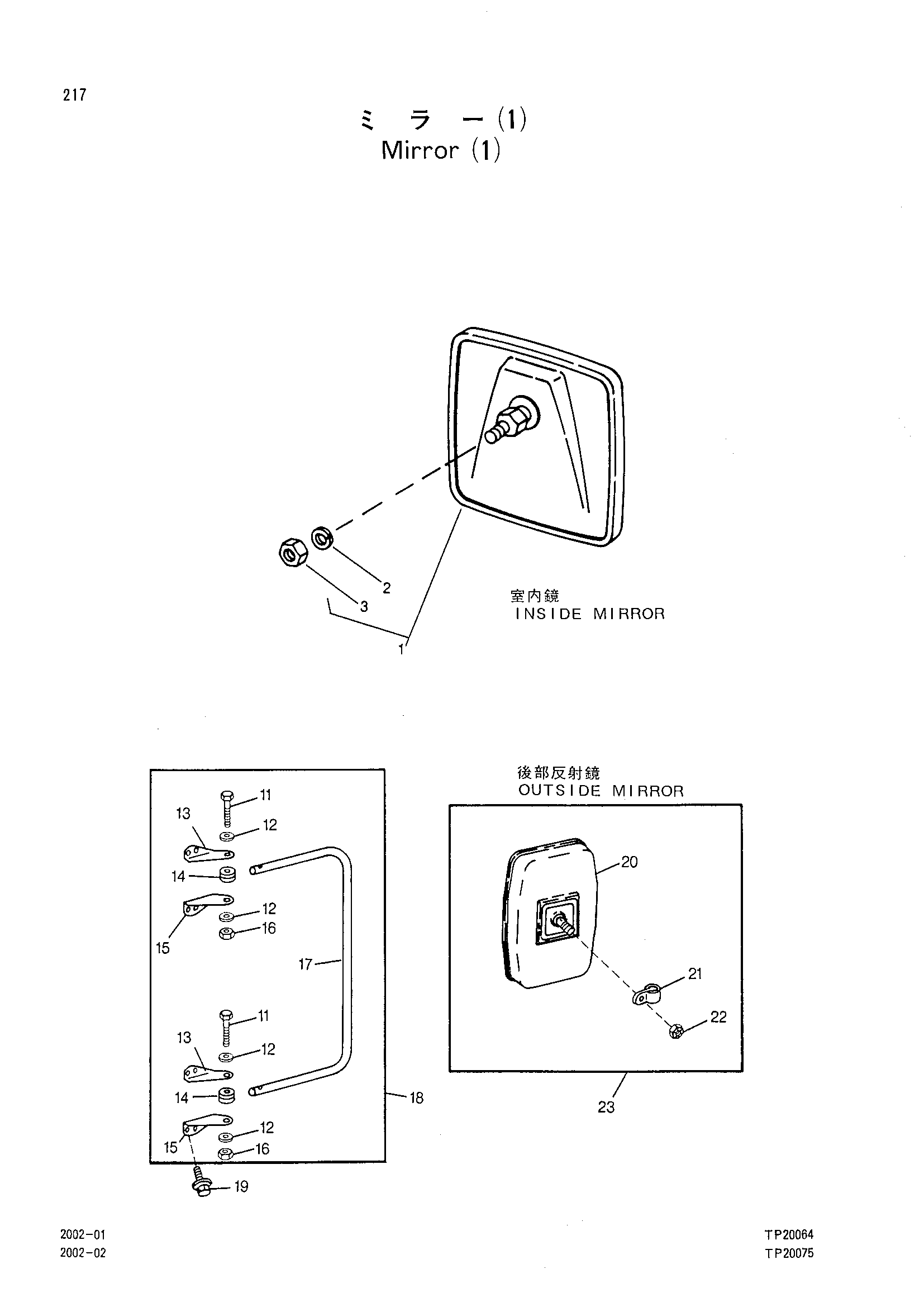

Заводская схема «Зеркало(1)» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4230315 | Зеркало | 2 |
| 02 | 12H304 | Блокировка шайба | 2 |
| 03 | 14H1076 | Гайка | 2 |
| 11 | 19H1875 | Винт | 2 |
| 12 | 12H303 | Стопорная шайба | 4 |
| 13 | 4230743 | Угол | 2 |
| 14 | 4279486 | Хомут | 4 |
| 15 | 4230744 | Угол | 2 |
| 16 | 14H785 | Гайка | 2 |
| 17 | 4230416 | Стойка | 1 |
| 18 | 4279752 | RIB | 1 |
| 19 | 4212602 | Винт | 8 |
| 20 | 4093058 | Зеркало | 2 |
| 20 | 4230405 | Зеркало | 2 |
| 21 | 4230404 | Хомут | 1 |
| 22 | 4212346 | Стопорная гайка | 1 |
| 23 | 3043962 | Зеркало | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
