Давление регулатинг клапан и шланги — HITACHI LX100

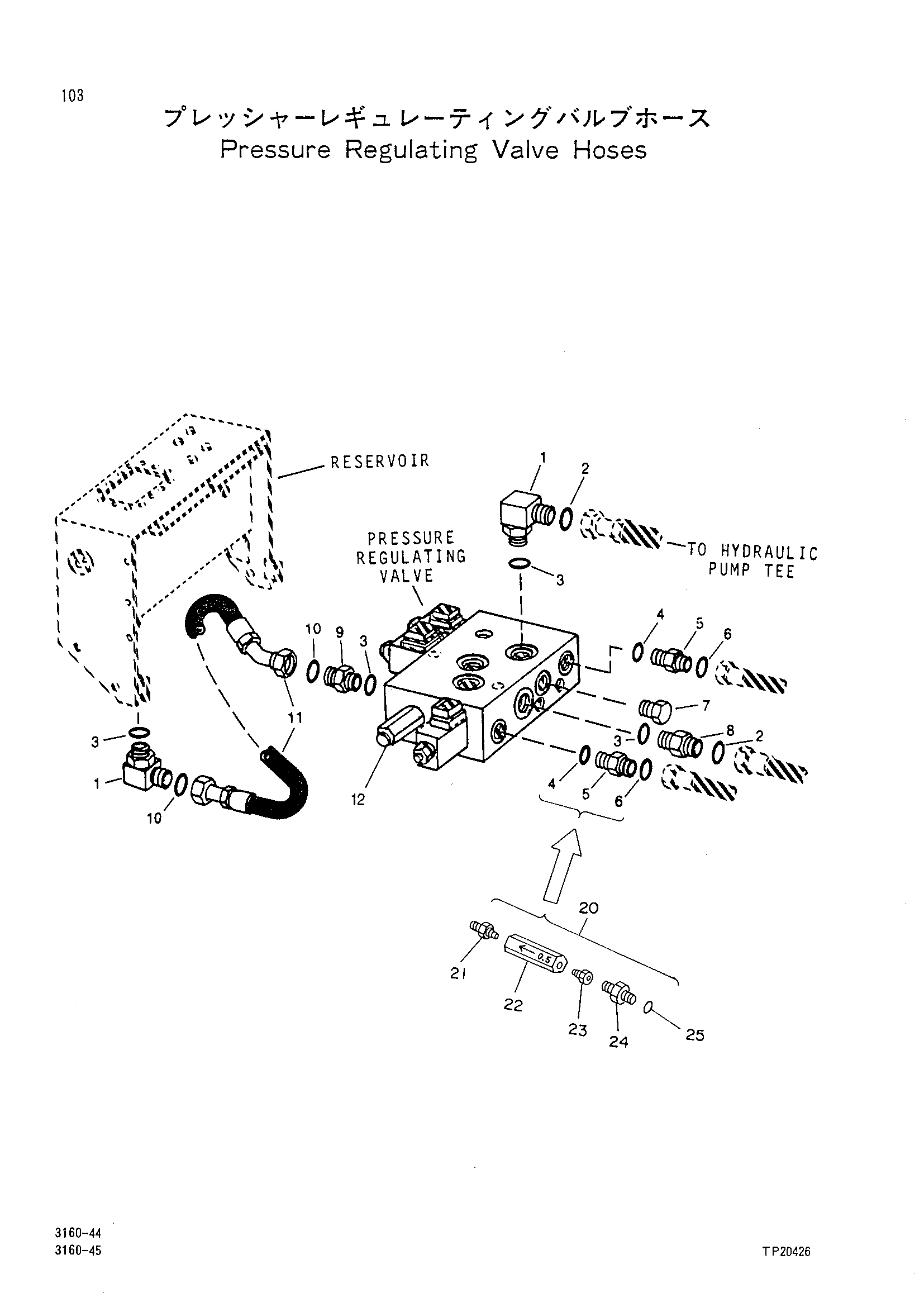

Заводская схема «Давление регулатинг клапан и шланги» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 38H1004 | Угловой штуцер | 2 |
| 02 | 4212649 | Уплотнительное кольцо | 2 |
| 03 | 4212027 | Уплотнительное кольцо | 4 |
| 04 | 4212036 | Уплотнительное кольцо | 2 |
| 05 | 38H1159 | Адаптер | 2 |
| 06 | 4212650 | Уплотнительное кольцо | 2 |
| 07 | 4212068 | Штуцер | 1 |
| 08 | 38H1160 | Угловой штуцер | 1 |
| 09 | 38H1309 | Штуцер | 1 |
| 10 | 4212649 | Уплотнительное кольцо | 2 |
| 11 | 3043759 | Шланг | 1 |
| 12 | 1012851 | Пилотный клапан | 1 |
| 20 | 9094371 | Обратный клапан комплект | 1 |
| 21 | 4224646 | Адаптер | 1 |
| 22 | 4132836 | Обратный клапан | 1 |
| 23 | 4217771 | Переходник | 1 |
| 24 | 4187185 | Адаптер | 1 |
| 25 | 4154235 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
