Погрузчик трубопроводы(ковш)<тандем клапан> — HITACHI LX100

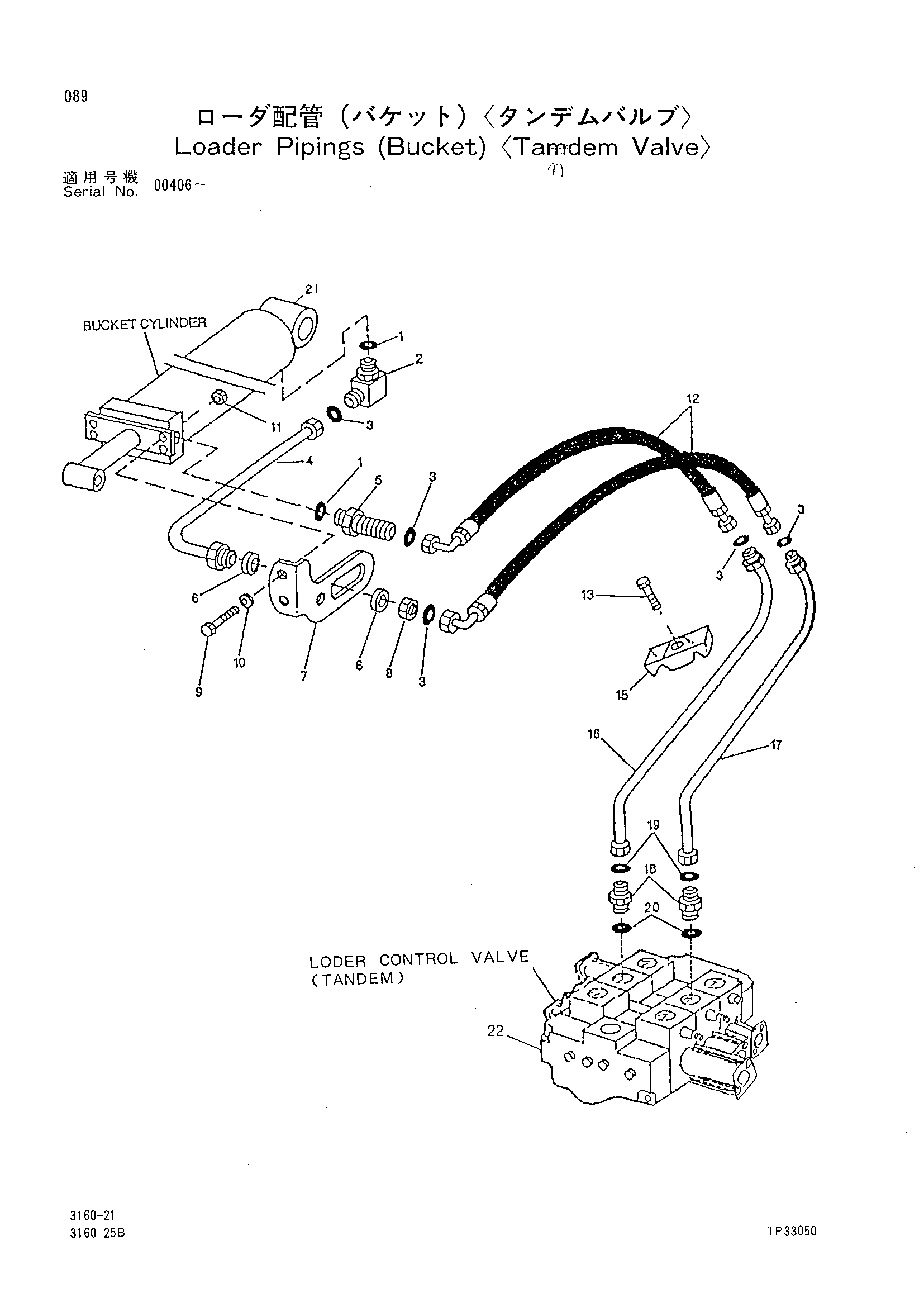

Заводская схема «Погрузчик трубопроводы(ковш)<тандем клапан>» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4220554 | Уплотнительное кольцо | 2 |
| 02 | 38H1008 | Угловой штуцер | 1 |
| 03 | 4220554 | Уплотнительное кольцо | 5 |
| 04 | 4290884 | Трубка | 1 |
| 05 | 38H1196 | Адаптер | 1 |
| 06 | 24H1561 | Шайба | 2 |
| 07 | 2031842 | Кронштейн | 1 |
| 08 | 4230736 | Гайка | 1 |
| 09 | 19M7938 | Винт | 2 |
| 10 | 24M7239 | Шайба | 2 |
| 11 | 14M7274 | Гайка | 2 |
| 12 | 3043798 | Шланг | 2 |
| 13 | 19M7935 | Винт | 1 |
| 15 | 2032196 | Хомут | 1 |
| 16 | 4290883 | Трубка | 1 |
| 17 | 4291475 | Трубка | 1 |
| 18 | 38H1216 | Адаптер | 2 |
| 19 | 4220548 | Уплотнительное кольцо | 2 |
| 20 | 4212037 | Уплотнительное кольцо | 2 |
| 21 | 4292169 | Гидроцилиндр | 1 |
| 22 | 4290778 | Клапан | 1 |
| 22 | 4290779 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
