Навесной зуб — HITACHI LX100

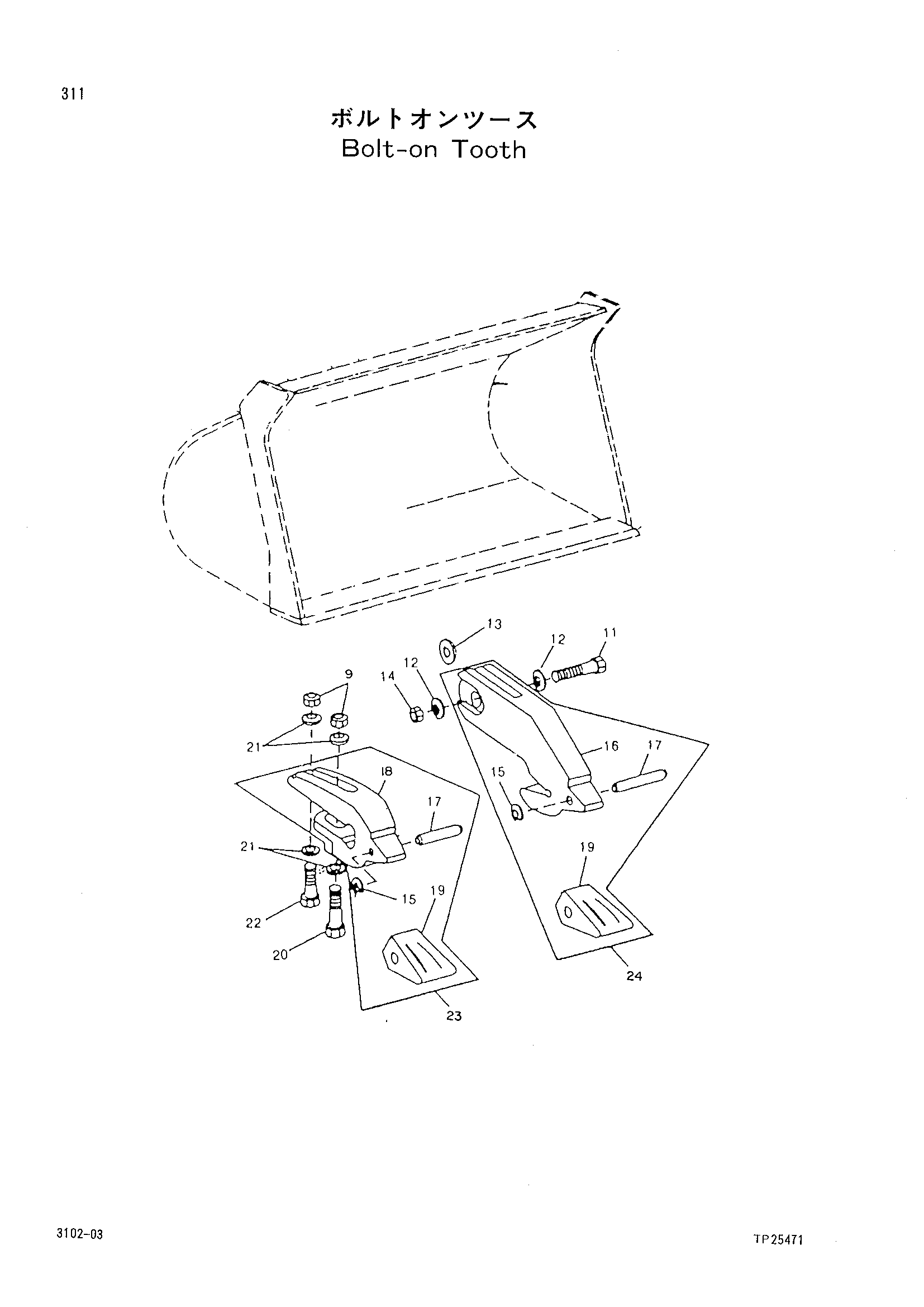

Заводская схема «Навесной зуб» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
09	14M7277	Гайка	12
11	19M8288	Винт	2
12	24M7243	Шайба	4
13	3043858	Шайба	2
14	14M7278	Гайка	2
15	3044018	Шайба	8
16	1013019	Сханк	2
17	3044017	Палец	8
18	1013020	Сханк	6
19	2027004	Зуб	8
20	19M7892	Винт	6
21	24M7242	Шайба	24
22	19M8387	Винт	6
23	4277019	Зуб	6
24	4277020	Зуб	2

Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
