Аккумулятор — HITACHI LX100

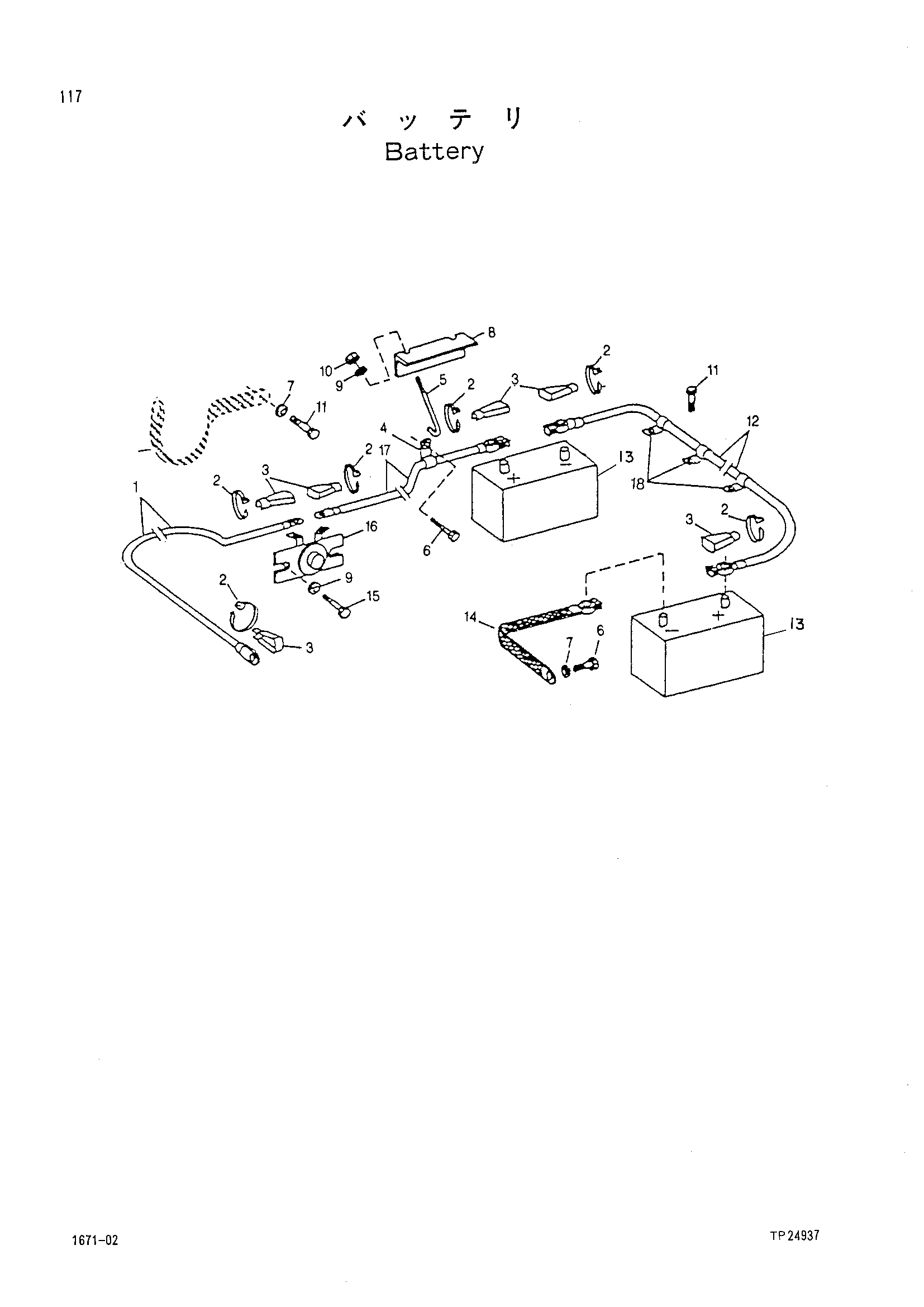

Заводская схема «Аккумулятор» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3043829 | Трос | 1 |
| 02 | 4212051 | Ленточный зажим | 1 |
| 03 | 3043859 | Крышка | 6 |
| 04 | 4220505 | Зажим | 3 |
| 05 | 3043637 | Шток | 4 |
| 06 | 19M7938 | Винт | 2 |
| 07 | 24M7239 | Шайба | 2 |
| 08 | 3043636 | Угол | 2 |
| 09 | 24M7238 | Шайба | 6 |
| 10 | 14M7166 | Гайка | 4 |
| 11 | 19M7402 | Винт | 4 |
| 12 | 3043827 | Трос | 1 |
| 13 | 4238197 | Аккумулятор | 2 |
| 14 | 4279054 | Страп | 1 |
| 15 | 19M7377 | Винт | 2 |
| 16 | 4031771 | Реле аккумулятор | 1 |
| 17 | 3057051 | Трос | 1 |
| 18 | 3043613 | Хомут | 3 |
| 18 | 3043703 | Хомут | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
