Двигатель — HITACHI LX100

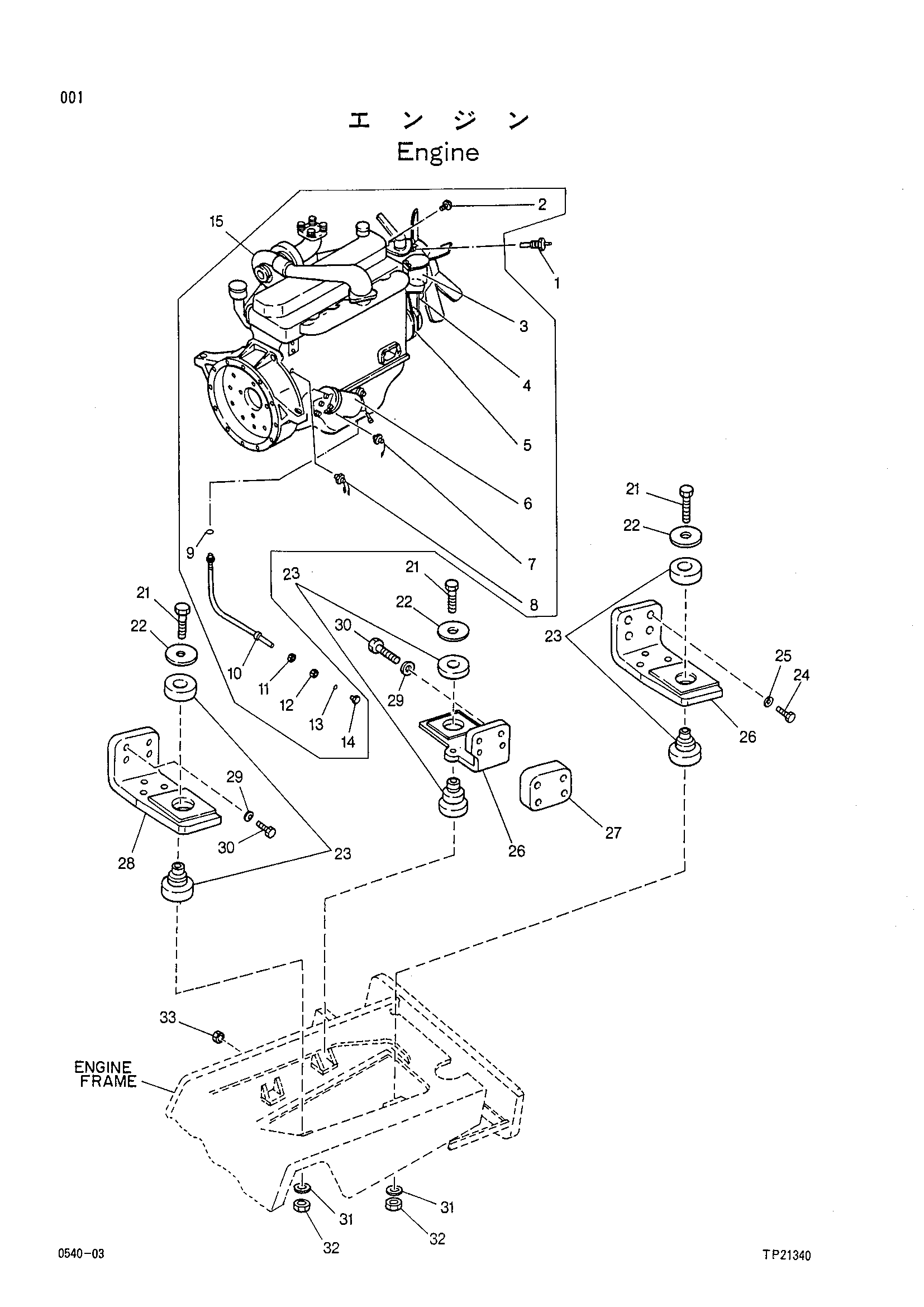

Заводская схема «Двигатель» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4217574 | Блок | 1 |
| 02 | 4149335 | Выключатель термостатический | 1 |
| 03 | 4206080 | Фильтрующий элемент | 1 |
| 04 | 4243427 | Ремень V | 1 |
| 05 | 4243422 | Ремень V | 1 |
| 06 | 4206079 | Фильтрующий элемент | 1 |
| 07 | 4223366 | Выключатель пресс. | 1 |
| 08 | 4056521 | Датчик давления | 1 |
| 09 | 4244262 | Манжета | 1 |
| 10 | 4244263 | Шланг | 1 |
| 11 | 4244264 | Гайка | 1 |
| 12 | 4244264 | Гайка | 1 |
| 13 | 4244265 | Манжета | 1 |
| 14 | 4244266 | Пробка | 1 |
| 15 | 4192148 | Двигатель | 1 |
| 21 | 19M7883 | Винт | 4 |
| 22 | 3044049 | Шайба | 4 |
| 23 | 1013066 | Крепление | 4 |
| 24 | 19H2993 | Винт | 8 |
| 25 | 3044038 | Шайба | 8 |
| 26 | 1012881 | Кронштейн | 1 |
| 26 | 1013038 | Кронштейн | 1 |
| 27 | 2027554 | Проставка | 1 |
| 28 | 3043775 | Кронштейн | 2 |
| 29 | 24M7239 | Шайба | 8 |
| 30 | 19M8118 | Винт | 4 |
| 30 | 19M8416 | Винт | 4 |
| 31 | 24M7242 | Шайба | 4 |
| 32 | 14M7277 | Гайка | 4 |
| 33 | 14H873 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
