Линкаге — HITACHI LX100

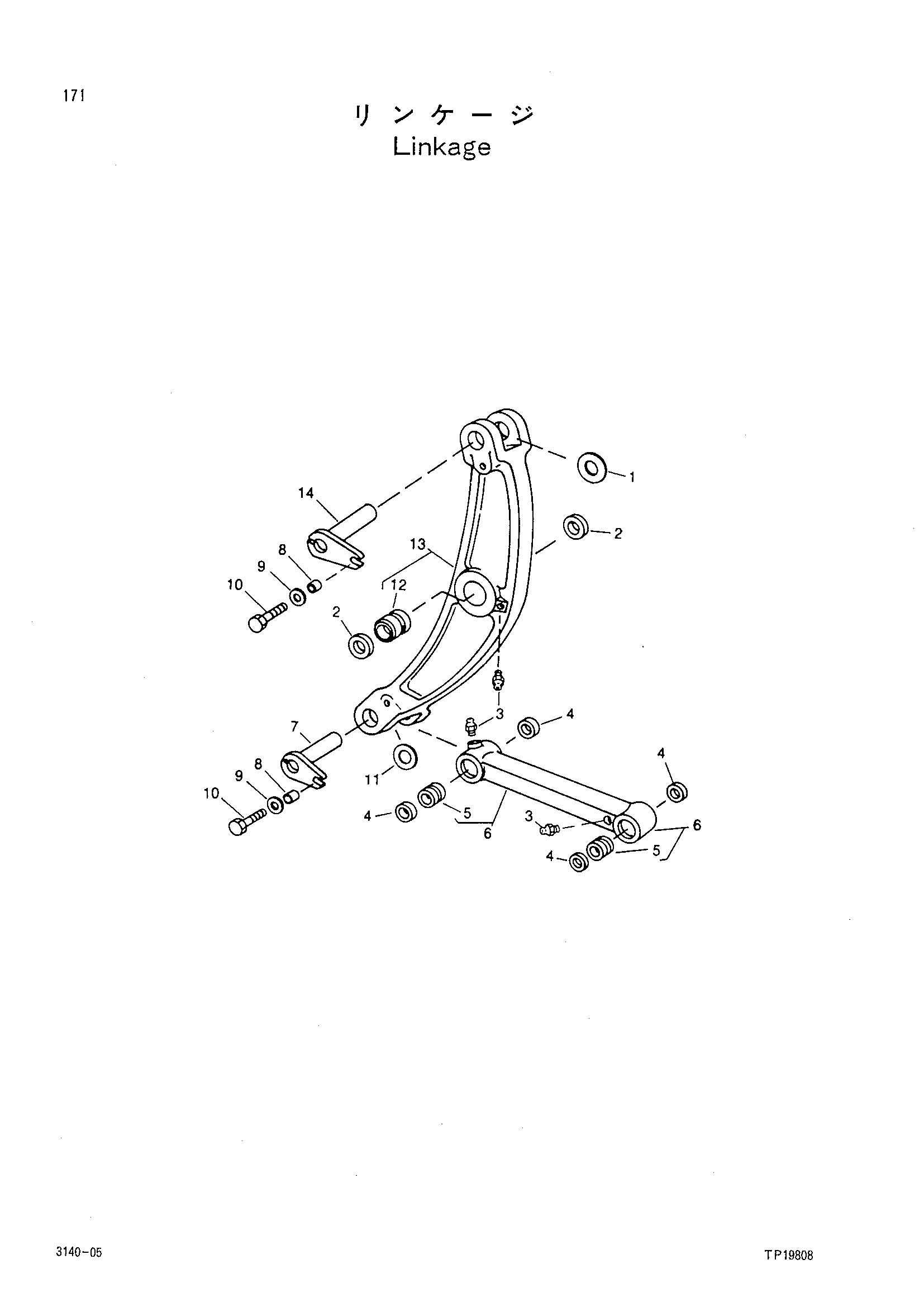

Заводская схема «Линкаге» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4230284	Шайба	1
02	1013061	Трубка	2
03	4211894	Штуцер	3
04	1013079	Уплотнение	4
05	3043622	Втулка	2
06	2027042	Тяга	1
07	3043730	Палец	1
08	28H2499	Проставка	2
09	3043864	Шайба	2
10	19M7489	Винт	2
11	3043997	Шайба	1
12	3043623	Втулка	1
12	4242760	Втулка	1
13	1012909	Кранк белл	1
14	3043731	Палец	1

Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
