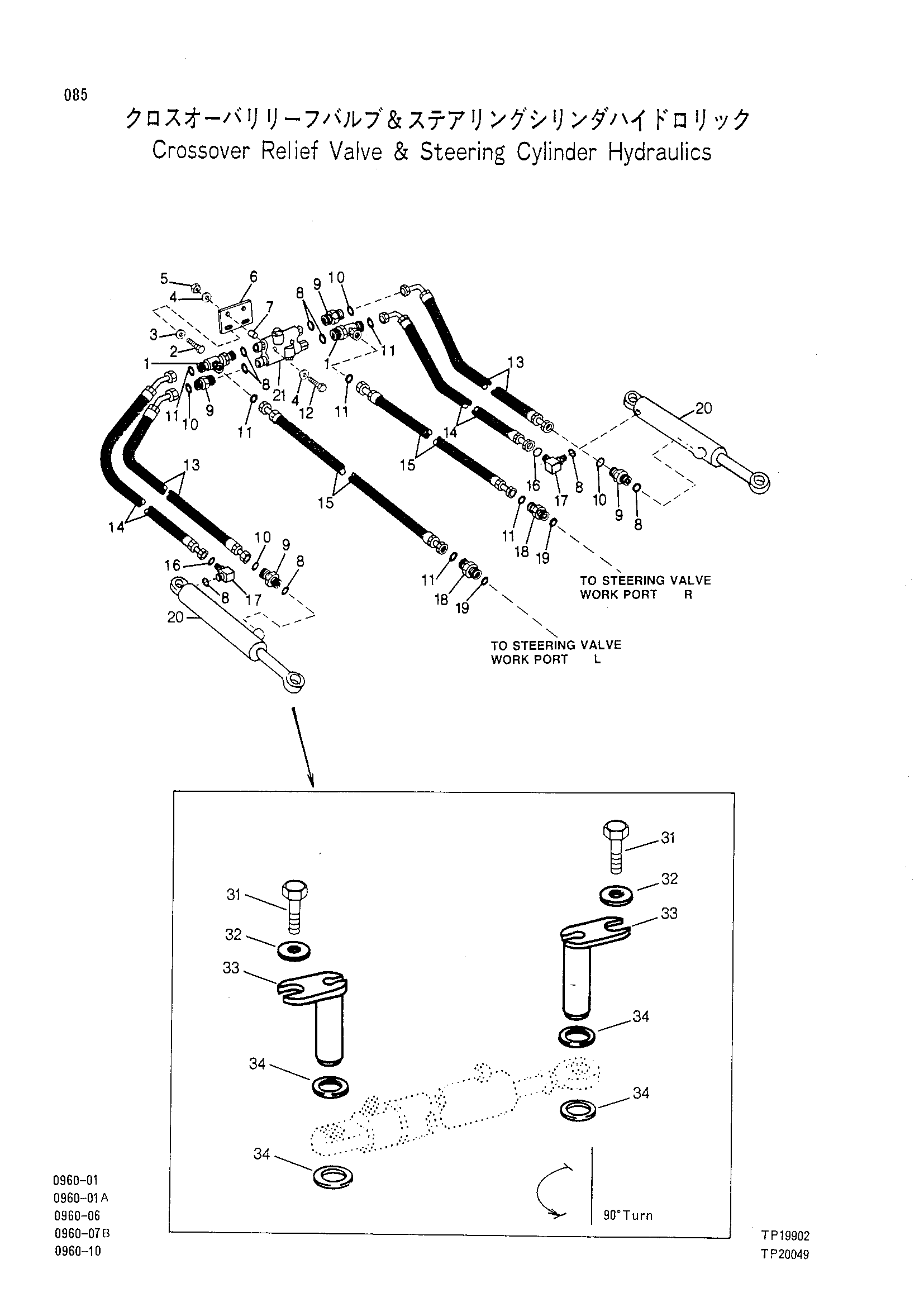

Кроссовер предохранительный клапан и рулевое управление гидроцилиндр хйдрауликс — HITACHI LX100
Заводская схема «Кроссовер предохранительный клапан и рулевое управление гидроцилиндр хйдрауликс» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 38H1025 | Штуцер | 2 |
| 02 | 19M7875 | Винт | 2 |
| 03 | 24M7239 | Шайба | 2 |
| 04 | 24M7238 | Шайба | 4 |
| 05 | 14M7273 | Гайка | 2 |
| 06 | 4279202 | Пластина | 1 |
| 07 | 28H1697 | Проставка | 2 |
| 08 | 4212030 | Уплотнительное кольцо | 8 |
| 09 | 38H1172 | Угловой штуцер | 4 |
| 10 | 4138928 | Уплотнительное кольцо | 4 |
| 11 | 4197704 | Уплотнительное кольцо | 6 |
| 12 | 19M7663 | Винт | 2 |
| 13 | 3043744 | Шланг | 2 |
| 14 | 4242900 | Шланг | 2 |
| 15 | 3043742 | Шланг | 2 |
| 16 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | 38H1012 | Угловой штуцер | 2 |
| 18 | 38H1329 | Угловой штуцер | 2 |
| 19 | 4212699 | Уплотнительное кольцо | 2 |
| 20 | 2026994 | Гидроцилиндр рулевого управления | 2 |
| 21 | 1012897 | Клапан | 1 |
| 21 | 3058299 | Предохранительный клапан | 1 |
| 31 | 19M8029 | Винт | 2 |
| 32 | 3043864 | Шайба | 2 |
| 33 | 3043733 | Палец | 2 |
| 34 | 24H1518 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
