Трансмиссия(2) — HITACHI LX100

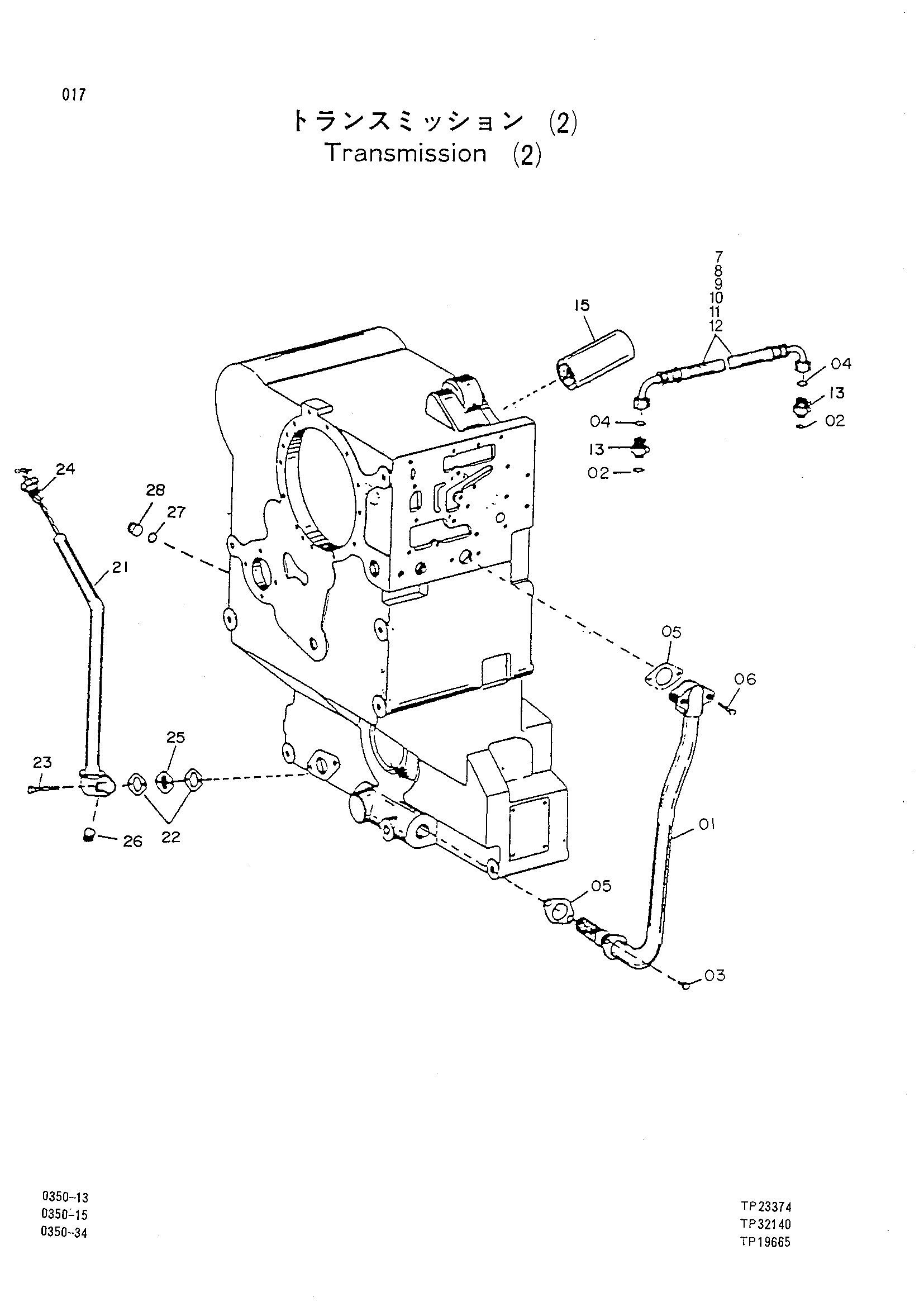

Заводская схема «Трансмиссия(2)» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4277694 | Трубка | 1 |
| 02 | 4230600 | Уплотнительное кольцо | 12 |
| 02 | 4300302 | Уплотнительное кольцо | 12 |
| 03 | 19M7288 | Винт | 2 |
| 04 | 4277726 | Уплотнительное кольцо | 12 |
| 05 | 4230650 | Прокладка | 2 |
| 06 | 19M7269 | Винт | 2 |
| 07 | 4230351 | Шланг | 1 |
| 08 | 4230350 | Шланг | 1 |
| 09 | 4230351 | Шланг | 1 |
| 10 | 4230349 | Шланг | 1 |
| 11 | 4230350 | Шланг | 1 |
| 12 | 4230351 | Шланг | 1 |
| 13 | 4230688 | Адаптер | 12 |
| 15 | 4230376 | Фильтр | 1 |
| 15 | 4286837 | Фильтр | 1 |
| 21 | 4230353 | Трубка | 1 |
| 22 | 4230650 | Прокладка | 1 |
| 23 | 19M7269 | Винт | 2 |
| 24 | 4230637 | Штанга | 1 |
| 25 | 4230649 | Пластина | 1 |
| 26 | 4230566 | Пробка | 1 |
| 27 | 3056663 | Уплотнительное кольцо | 1 |
| 28 | 4277719 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
