Тормоз трубопроводы — HITACHI LX100

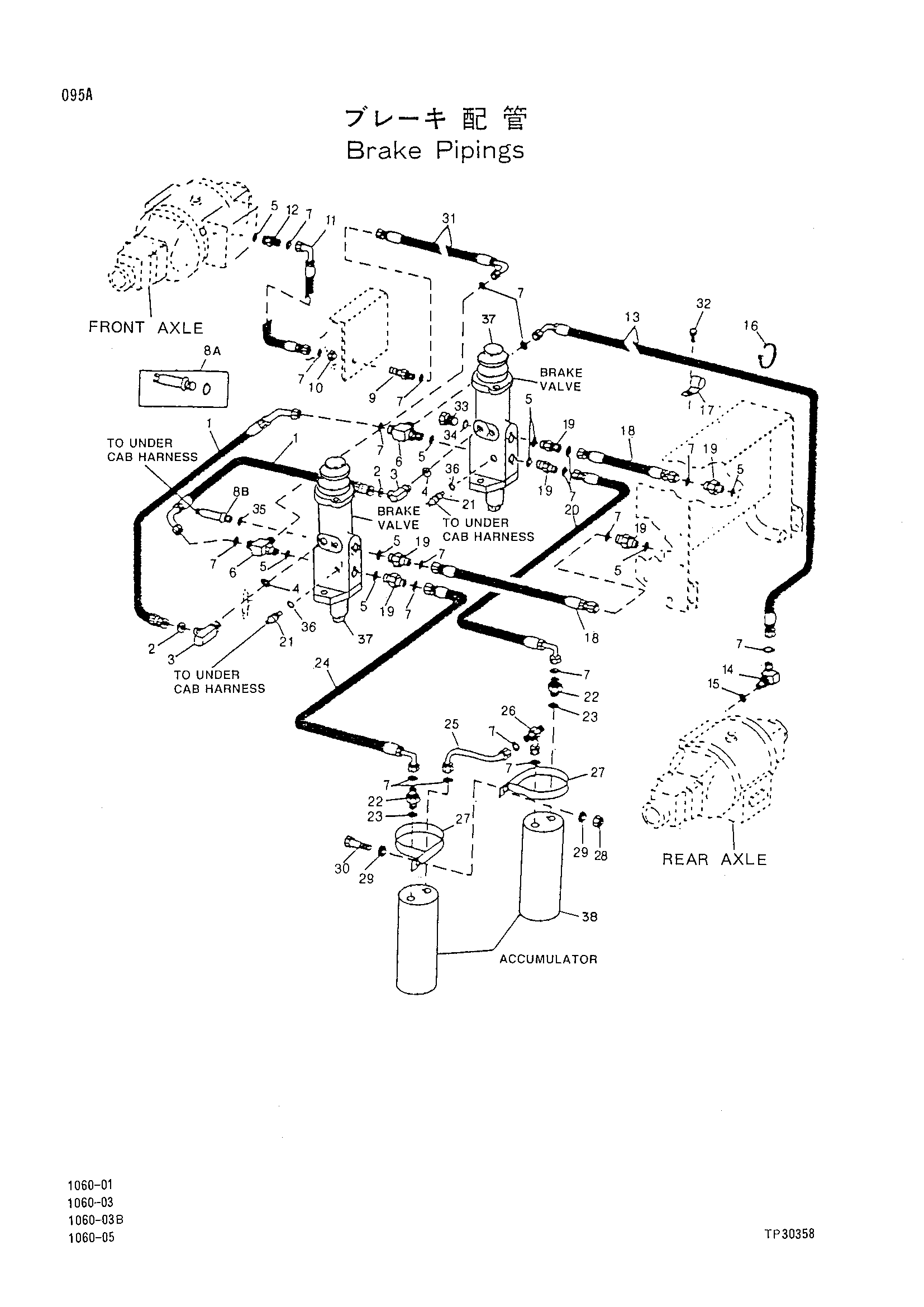

Заводская схема «Тормоз трубопроводы» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4242897 | Шланг | 2 |
| 02 | 4212650 | Уплотнительное кольцо | 2 |
| 03 | 38H1003 | Угловой штуцер | 2 |
| 04 | 4212036 | Уплотнительное кольцо | 2 |
| 05 | 4212027 | Уплотнительное кольцо | 7 |
| 06 | 38H1023 | Штуцер | 2 |
| 07 | 4212649 | Уплотнительное кольцо | 21 |
| 08A | 4230375 | Выключатель | 1 |
| 08B | 4275290 | Выключатель пресс. | 1 |
| 09 | 38H1285 | Унион | 1 |
| 10 | 4212683 | Гайка | 1 |
| 11 | 3043787 | Шланг | 1 |
| 12 | 38H1160 | Угловой штуцер | 1 |
| 13 | 3043752 | Шланг | 1 |
| 14 | 38H1004 | Угловой штуцер | 1 |
| 15 | 4212027 | Уплотнительное кольцо | 1 |
| 16 | 4220212 | Зажим | 1 |
| 17 | 3043938 | Зажим | 1 |
| 18 | 3043753 | Шланг | 2 |
| 19 | 38H1160 | Угловой штуцер | 6 |
| 20 | 3043771 | Шланг | 1 |
| 21 | 4230374 | Выключатель | 2 |
| 21 | 4275289 | Выключатель пресс. | 2 |
| 22 | 38H1170 | Штуцер | 2 |
| 23 | 4220240 | Уплотнительное кольцо | 2 |
| 24 | 3043750 | Шланг | 1 |
| 25 | 1012872 | Трубка | 1 |
| 26 | 38H1038 | Штуцер | 1 |
| 27 | 3043889 | Хомут | 4 |
| 28 | 14M7274 | Гайка | 2 |
| 29 | 24M7239 | Шайба | 4 |
| 30 | 19M7658 | Винт | 2 |
| 31 | 3043787 | Шланг | 1 |
| 32 | 19M7402 | Винт | 1 |
| 33 | 4212032 | Пробка | 1 |
| 34 | 4212027 | Уплотнительное кольцо | 1 |
| 35 | 4212027 | Уплотнительное кольцо | 1 |
| 36 | 4212036 | Уплотнительное кольцо | 2 |
| 37 | 1017952 | Тормозной клапан | 2 |
| 37 | 2031917 | Тормозной клапан | 2 |
| 37 | 4230386 | Тормозной клапан | 2 |
| 38 | 4230246 | Гидроаккумулятор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
