Радиатор — HITACHI LX100

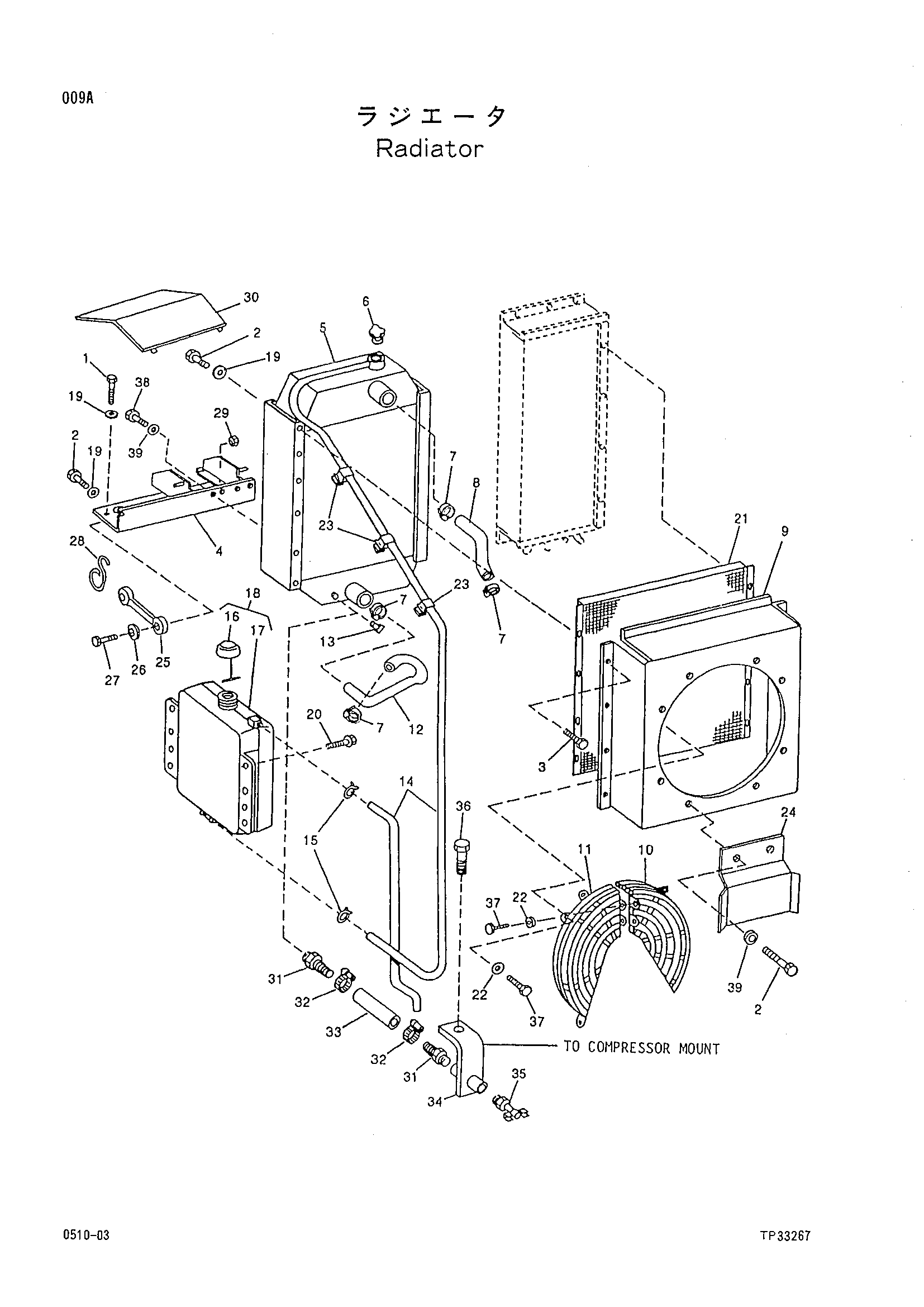

Заводская схема «Радиатор» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 19M7550 | Винт | 2 |
| 02 | 19M7938 | Винт | 14 |
| 03 | 19M7783 | Винт | 10 |
| 04 | 1016220 | Опора | 1 |
| 05 | 2027053 | Радиатор | 1 |
| 05 | 2027054 | Радиатор | 1 |
| 06 | 3043727 | Колпачок | 1 |
| 07 | 4220009 | Хомут | 2 |
| 07 | 4220011 | Хомут | 2 |
| 08 | 2027024 | Шланг | 1 |
| 09 | 4230340 | Кожух | 1 |
| 10 | 4238399 | Защитный кожух | 1 |
| 11 | 2027084 | Защита вентилятор | 1 |
| 12 | 2027023 | Шланг | 1 |
| 13 | 4220138 | Клапан | 1 |
| 14 | 4220558 | Материал | 1 |
| 15 | 3041615 | Хомут | 2 |
| 16 | 3043836 | Колпачок | 1 |
| 18 | 2027096 | Бак | 1 |
| 19 | 4242743 | Шайба | 10 |
| 20 | 19M7866 | Винт | 4 |
| 20 | 24M7238 | Шайба | 8 |
| 21 | 2027555 | Щиток | 1 |
| 22 | 24H1308 | Шайба | 8 |
| 23 | 4238058 | Зажим | 3 |
| 24 | 4238180 | Кронштейн | 1 |
| 25 | 4242794 | Втулка | 1 |
| 26 | 24H1288 | Шайба | 1 |
| 27 | 19M7874 | Винт | 1 |
| 28 | 4242793 | Крюк | 1 |
| 29 | 14M7165 | Гайка | 1 |
| 30 | 4242860 | Крышка | 1 |
| 30 | 4290417 | Крышка | 1 |
| 31 | 4220237 | Штуцер | 2 |
| 32 | 4211515 | Хомут | 2 |
| 33 | 4220232 | Материал | 1 |
| 34 | 3056548 | Кронштейн | 1 |
| 35 | 4220138 | Клапан | 1 |
| 36 | 19M7493 | Винт | 1 |
| 37 | 19M7785 | Винт | 9 |
| 38 | 19M7402 | Винт | 2 |
| 39 | 24M7239 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
