Топливный двойной фильтр — HITACHI LX100

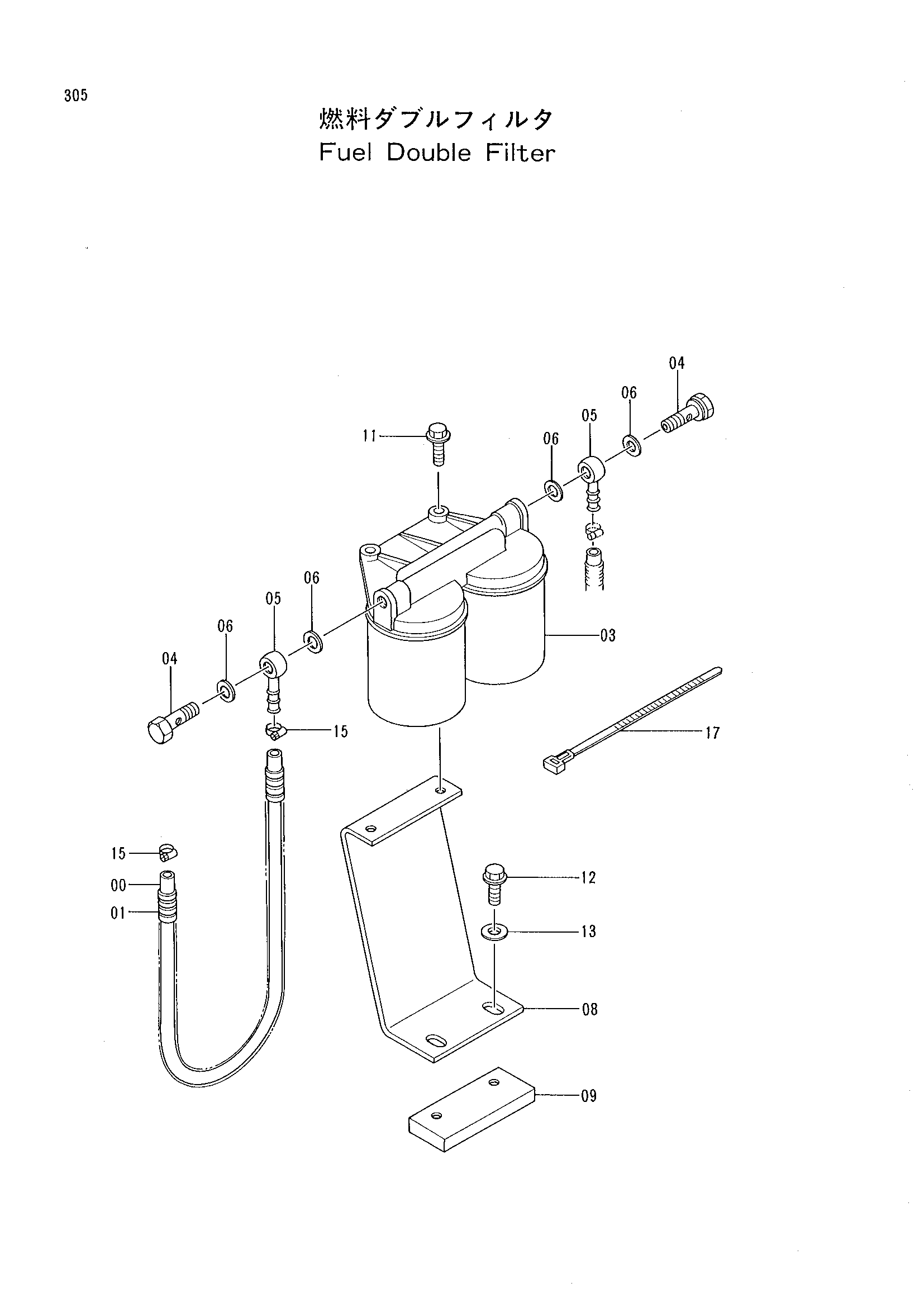

Заводская схема «Топливный двойной фильтр» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4246933 | Топливный шланг | 1 |
| 01 | 4246934 | Трубка | 1 |
| 03 | 4192625 | Топливный фильтр | 1 |
| 04 | 4169296 | Болт | 2 |
| 05 | 4169297 | Трубка | 2 |
| 06 | 4169298 | Манжета | 4 |
| 08 | 4242601 | Кронштейн | 1 |
| 09 | 4246935 | Седло винта | 1 |
| 11 | J011030 | Болт с шайбой | 2 |
| 12 | J021225 | Болт с шайбой | 2 |
| 13 | A590112 | Плоская шайба | 2 |
| 15 | 4514700 | Зажим шланг | 2 |
| 17 | 4055311 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
