Ковш и режущий кромка — HITACHI LX100

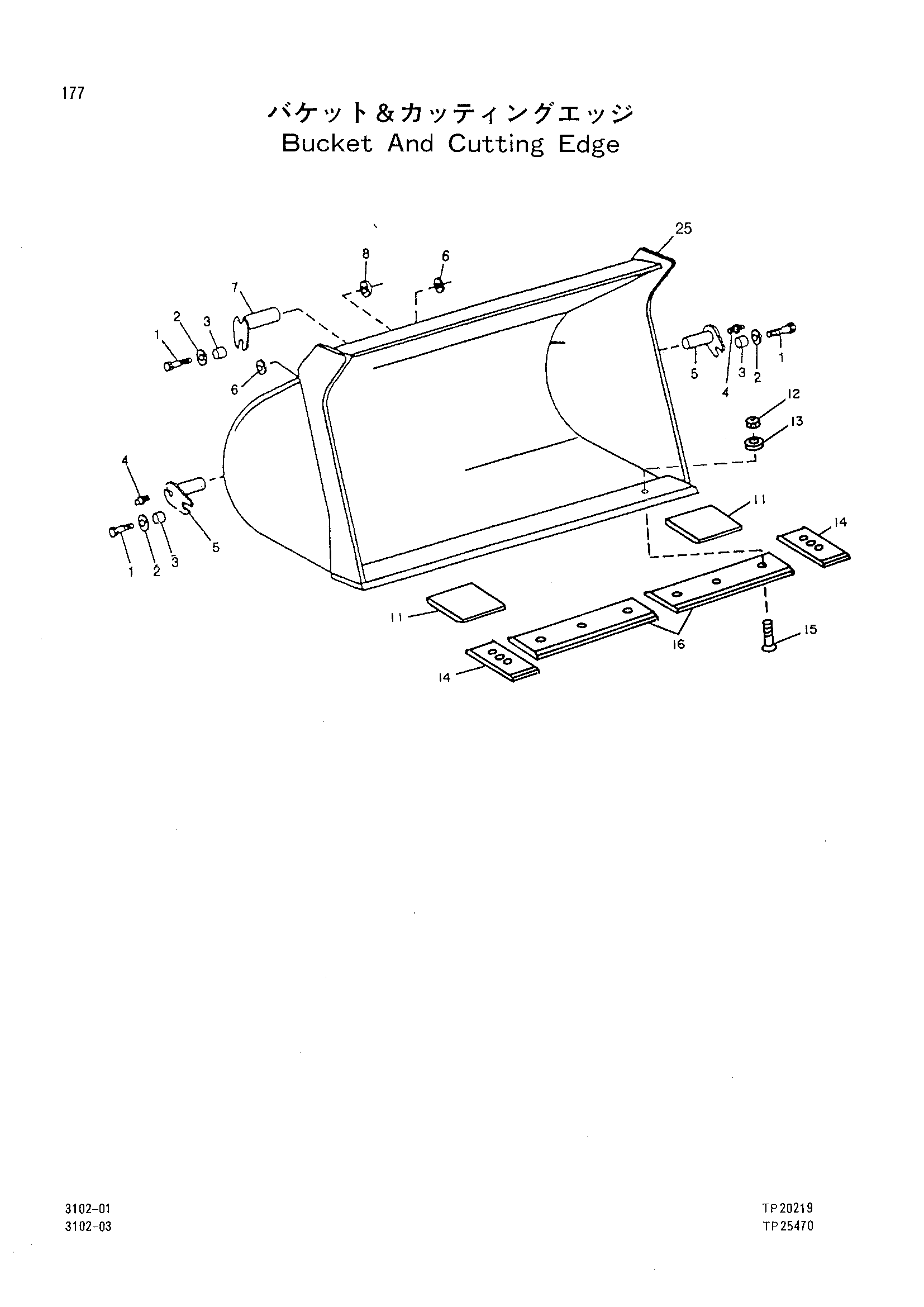

Заводская схема «Ковш и режущий кромка» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 19M7489 | Винт | 3 |
| 02 | 3043864 | Шайба | 3 |
| 03 | 28H2499 | Проставка | 3 |
| 04 | 4211894 | Штуцер | 2 |
| 05 | 4242904 | Палец | 2 |
| 06 | 3043840 | Шайба | 1 |
| 07 | 3043730 | Палец | 1 |
| 08 | 3043997 | Шайба | 1 |
| 10 | 1013012 | Кромка | 1 |
| 11 | 2027015 | Пластина | 2 |
| 12 | 4184822 | Гайка | 12 |
| 13 | 4018545 | Шайба | 12 |
| 13 | 4230281 | Шайба | 12 |
| 14 | 1012934 | Отвал | 2 |
| 14 | 3046576 | Куттинг-едге | 2 |
| 14 | 3059624 | Куттинг-едге | 2 |
| 15 | 4242404 | Болт плуг | 12 |
| 16 | 2027026 | Отвал | 2 |
| 16 | 3046577 | Куттинг-едге | 2 |
| 16 | 3059623 | Куттинг-едге | 2 |
| 25 | 4239069 | Ковш 1.7 | 1 |
| 25 | 4264038 | Ковш(1.9M3) | 1 |
| 25 | 4317158 | Ковш(1.9M3) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
