Открытый платформ — HITACHI LX100

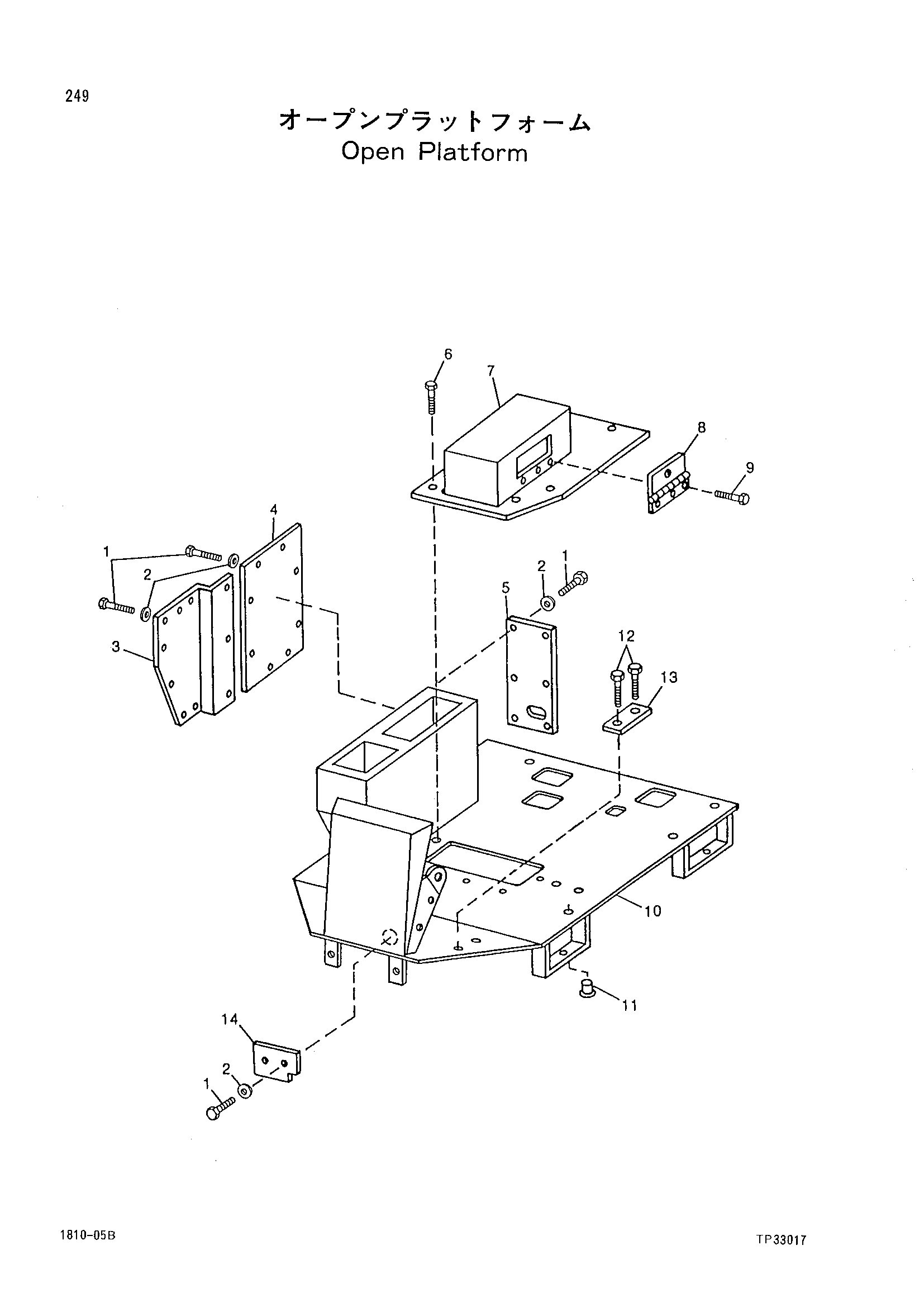

Заводская схема «Открытый платформ» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	19M7775	Винт	21
02	24M7139	Шайба	21
03	1017257	Панель	1
04	2032798	Крышка	1
05	3058591	Крышка	1
06	19M8017	Винт	5
07	1017255	Крышка	1
08	3050123	Дверь	1
09	21M7278	Винт	3
10	4316642	Пол	1
11	3055545	Фланец бланк	2
12	21M7267	Винт	2
13	4242947	Пластина	1
14	3058005	Крышка	1
14	4316643	Крышка	1

Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
