Воздушный фильтр — HITACHI LX100

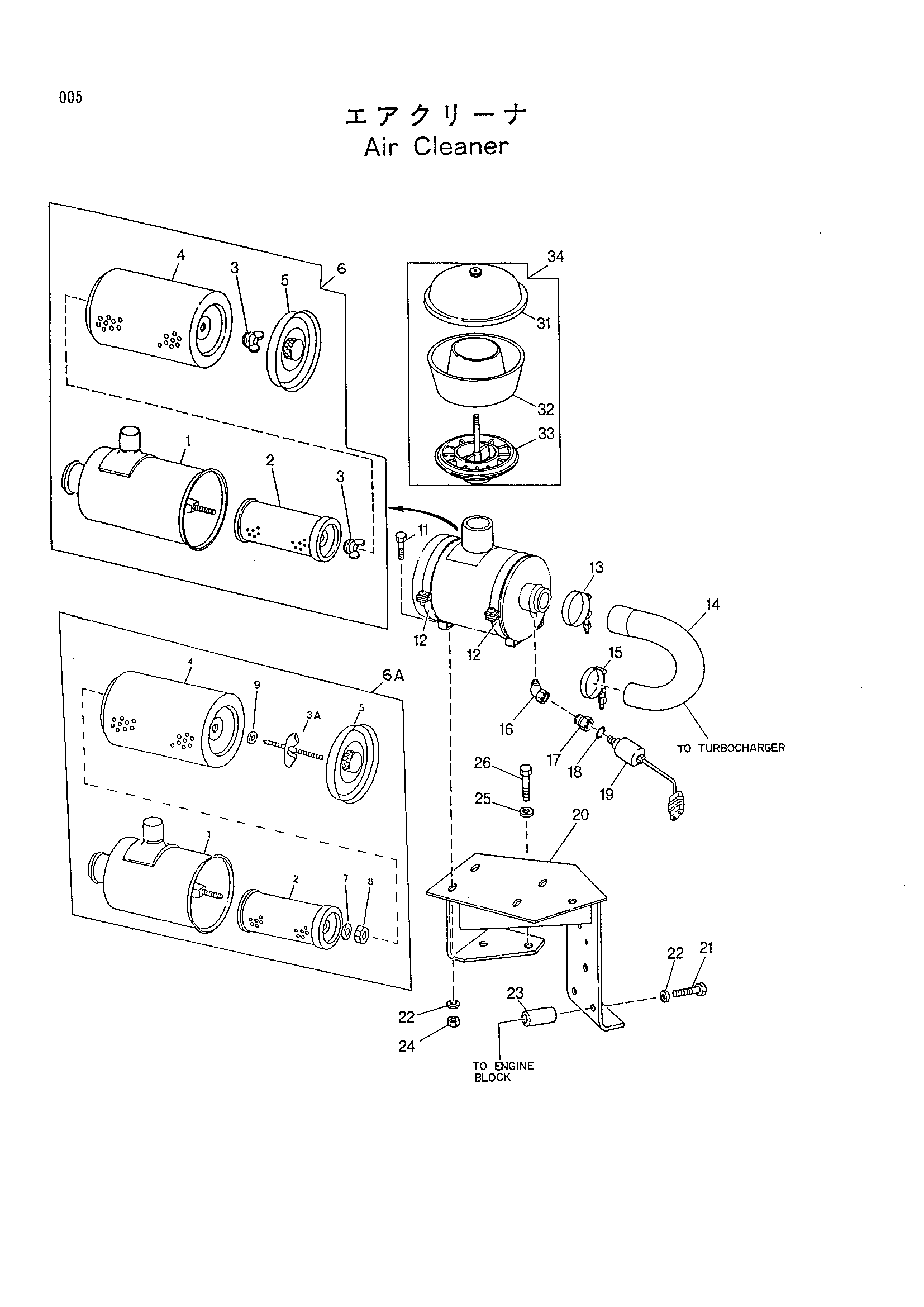

Заводская схема «Воздушный фильтр» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4238411 | Фильтрующий элемент | 1 |
| 03 | 4220003 | Гайка винг | 2 |
| 03A | 4290424 | Винт | 1 |
| 04 | 4238409 | Фильтрующий элемент | 1 |
| 05 | 4238441 | Крышка | 1 |
| 06 | 1012860 | Фильтр воздушный | 1 |
| 06A | 4316944 | Фильтр воздушный | 1 |
| 07 | 4290420 | Манжета | 1 |
| 08 | 4290421 | Стопорная гайка | 1 |
| 09 | 4290423 | Манжета | 1 |
| 11 | 19M7938 | Винт | 4 |
| 12 | 2032797 | Лента | 2 |
| 12 | 4230371 | Лента | 2 |
| 13 | 4279057 | Хомут | 1 |
| 14 | 2027272 | Шланг | 1 |
| 15 | 3043669 | Хомут шланга | 1 |
| 16 | 4212489 | Угловой штуцер | 1 |
| 17 | 3043639 | Адаптер | 1 |
| 18 | 4220240 | Уплотнительное кольцо | 1 |
| 19 | 1012899 | Датчик | 1 |
| 20 | 2027086 | Пластина | 1 |
| 21 | 19M8357 | Винт | 2 |
| 22 | 24M7239 | Шайба | 6 |
| 23 | 3043874 | Проставка | 2 |
| 24 | 14M7274 | Гайка | 4 |
| 25 | 12H293 | Локк-васхер | 2 |
| 26 | 19M8007 | Винт | 2 |
| 31 | 3043987 | Крышка | 1 |
| 32 | 1012891 | Бовл | 1 |
| 33 | 4230313 | Базовый | 1 |
| 34 | 4230314 | Фильтр PRE | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
