Насос трубопроводы — HITACHI LX100

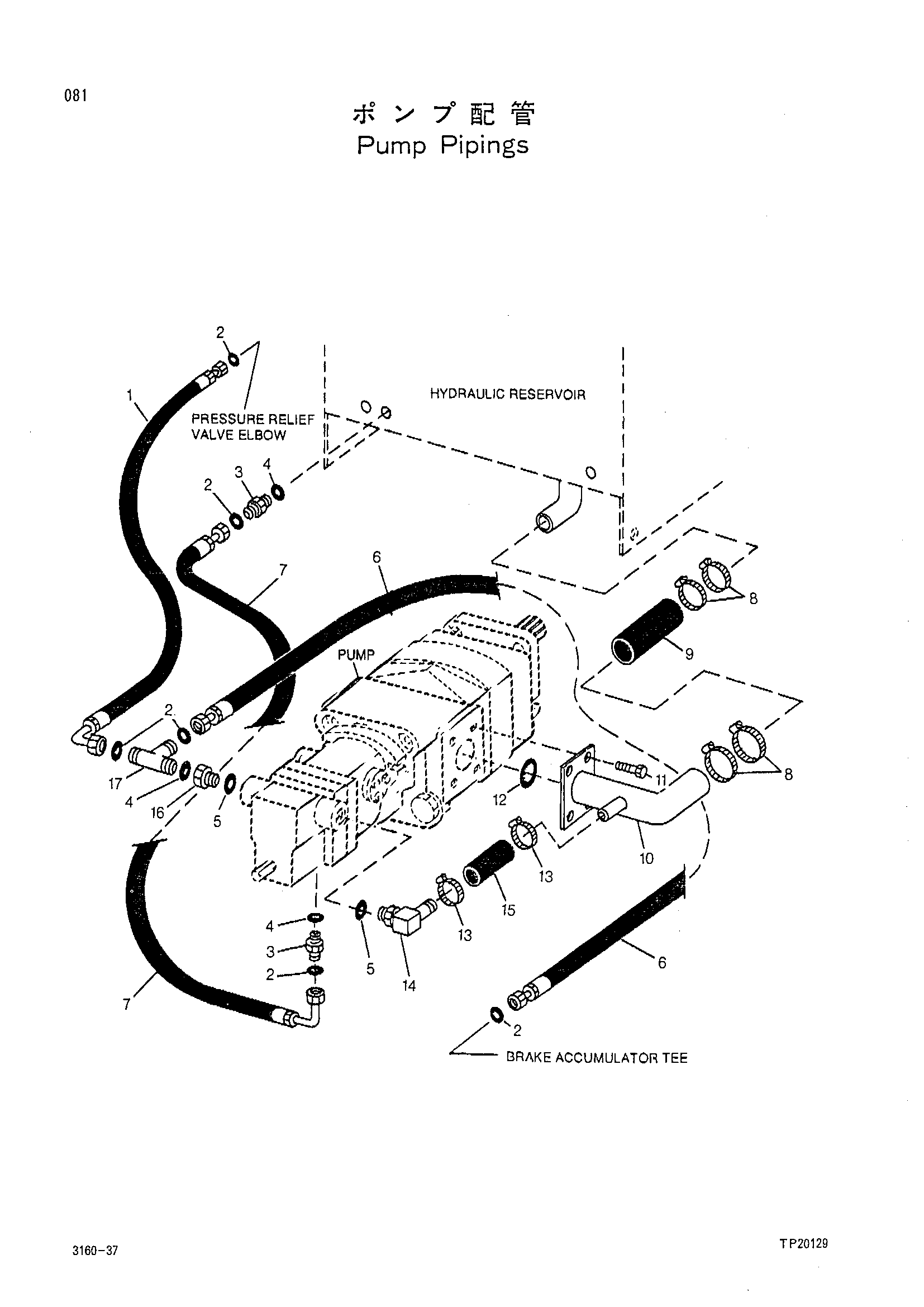

Заводская схема «Насос трубопроводы» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3043748 | Шланг | 1 |
| 02 | 4154235 | Уплотнительное кольцо | 6 |
| 03 | 38H1168 | Угловой штуцер | 2 |
| 04 | 4212027 | Уплотнительное кольцо | 3 |
| 05 | 4212037 | Уплотнительное кольцо | 2 |
| 06 | 3043749 | Шланг | 1 |
| 07 | 3043772 | Шланг | 1 |
| 08 | 3043672 | Хомут | 4 |
| 08 | 4317072 | Хомут | 4 |
| 09 | 2028964 | Шланг | 1 |
| 10 | 1013061 | Трубка | 1 |
| 11 | 19H1815 | Болт | 4 |
| 12 | 4211867 | Уплотнительное кольцо | 1 |
| 13 | 4242926 | Хомут | 2 |
| 14 | 3043980 | Штуцер | 1 |
| 15 | 3043705 | Шланг | 1 |
| 16 | 3043681 | Адаптер | 1 |
| 17 | 38H1023 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
