Скорость ограничитель(внутренний рынок) — HITACHI LX100

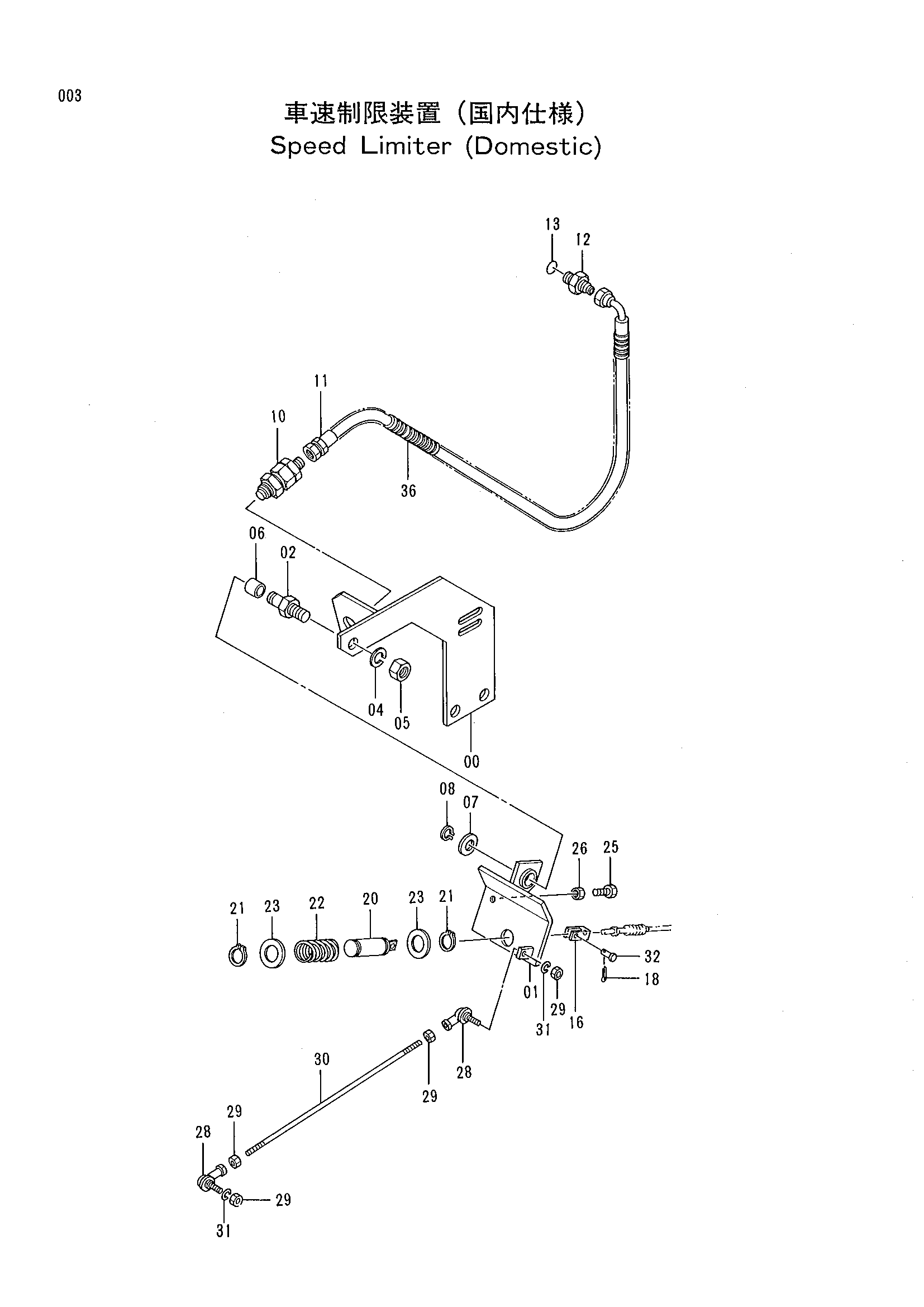

Заводская схема «Скорость ограничитель(внутренний рынок)» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8044330 | Кронштейн | 1 |
| 01 | 9732194 | Кронштейн | 1 |
| 02 | 4232559 | Палец | 1 |
| 04 | A590914 | Пружинная шайба | 1 |
| 05 | J952014 | Гайка | 1 |
| 06 | 4173387 | Втулка | 1 |
| 07 | A590114 | Плоская шайба | 1 |
| 08 | 991337 | Стопорное кольцо | 1 |
| 10 | 4187914 | Гидроцилиндр | 1 |
| 11 | 4207336 | Шланг | 1 |
| 12 | 4227318 | Адаптер | 1 |
| 13 | 4113154 | Уплотнительное кольцо | 1 |
| 16 | 4219774 | Концевой вилка | 1 |
| 18 | A761610 | Шплинт | 1 |
| 20 | 4219484 | Направляющая | 1 |
| 21 | 959500 | Стопорное кольцо | 2 |
| 22 | 413428 | Пружина | 1 |
| 23 | A590120 | Плоская шайба | 2 |
| 25 | 4188376 | Механизм натяжения | 1 |
| 26 | 4122395 | Гайка | 1 |
| 28 | 4056017 | Шарнир | 2 |
| 29 | M500605 | Гайка | 4 |
| 30 | 4219483 | Шток | 1 |
| 31 | A590906 | Пружинная шайба | 2 |
| 32 | A740616 | Палец | 1 |
| 36 | 4245038 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
