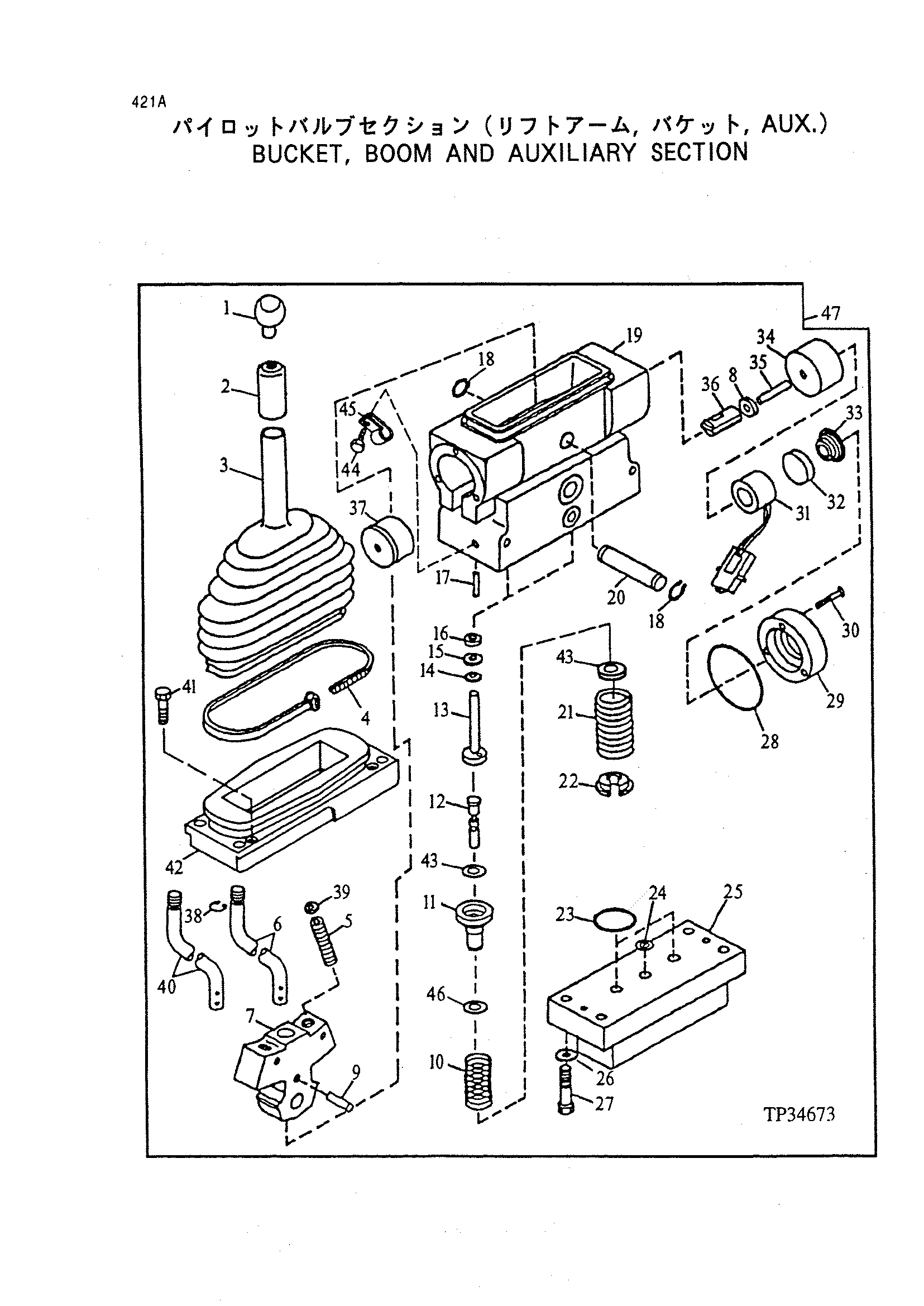

Ковш, стрела и ауксилиарй секция — HITACHI LX100-2

Заводская схема «Ковш, стрела и ауксилиарй секция» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	TH100591	Ручка	1
1	AT147001	Ручка	1
2	T145391	Крышка	1
2	T137986	Крышка	1
3	T126189	Защитный чехол	1
4	H77698	TIE лента	1
5	T103100	Комплект винт	2
6	T147813	Рычаг	1
6	T147815	Рычаг	1
6	T147814	Рычаг	1
6	4365033	Рычаг	1
6	4365058	Рычаг	1
6	4365076	Рычаг	1
6	4365077	Рычаг	1
6	T160210 замена: 4354410	Рычаг	1
6	T160210 замена: 4116304	Рычаг	1
7	T137987	Тяга	1
7	T103098	Тяга	1
8	T137989	Регулировочная шайба	1
9	25H50	Гроове палец	1
10	T138047	Пружина	2
10	T131608	Пружина	1
11	T102955	Фиксатор	2
13	T102958	Плунжер	2
14	T131617	Кольцо	2
17	T102961	Довел палец	2
18	M43940	Стопорное кольцо	2
19	T145390	Корпус	1
19	T131615	Корпус	1
20	T103105	Палец	1
21	T131602	Пружина	3
22	T102952	Фиксатор	2
23	T100097	Уплотнительное кольцо	1
24	F3353R	Уплотнительное кольцо	1
26	12M7006	Блокировка шайба	4
27	19M7966	Винт	4
28	T22827	Уплотнительное кольцо	2
29	T103097	Колпачок	2
30	19H3640	Винт	6
31	AT140377	Проводка леад	1
31	AT140377	Проводка леад	2
32	T102974	Диск	1
32	T102974	Диск	2
33	T102975	Пружина	1
33	T102975	Пружина	2
34	T103107	Фиксатор	1
34	T103107	Фиксатор	2
35	T103096	Палец	1
35	T103096	Палец	2
36	T103095	Плунжер	1
36	T103095	Плунжер	2
37	T131611	Трубка	1
38	T137988	Шайба	1
39	14H774	Гайка	2
40	T147812	Рычаг	1
41	19H3177	Винт	4
42	T145392	Пластина	1
43	T22827	Уплотнительное кольцо	2
44	21H1293	Винт	1
45	U41534	Зажим	1
46	T103092	Регулировочная шайба	1
46	T103093	Регулировочная шайба	1
46	T103094	Регулировочная шайба	1
47	AT162841	Гидрораспределитель	1
47	AT162836	Гидрораспределитель	1
47	AT162838	Гидрораспределитель	1
47	AT177606	Гидрораспределитель	1
(K)	AT104041	Комплект	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
