Давление редукинг клапан коллектор шланги и фиттингс — HITACHI LX100-2

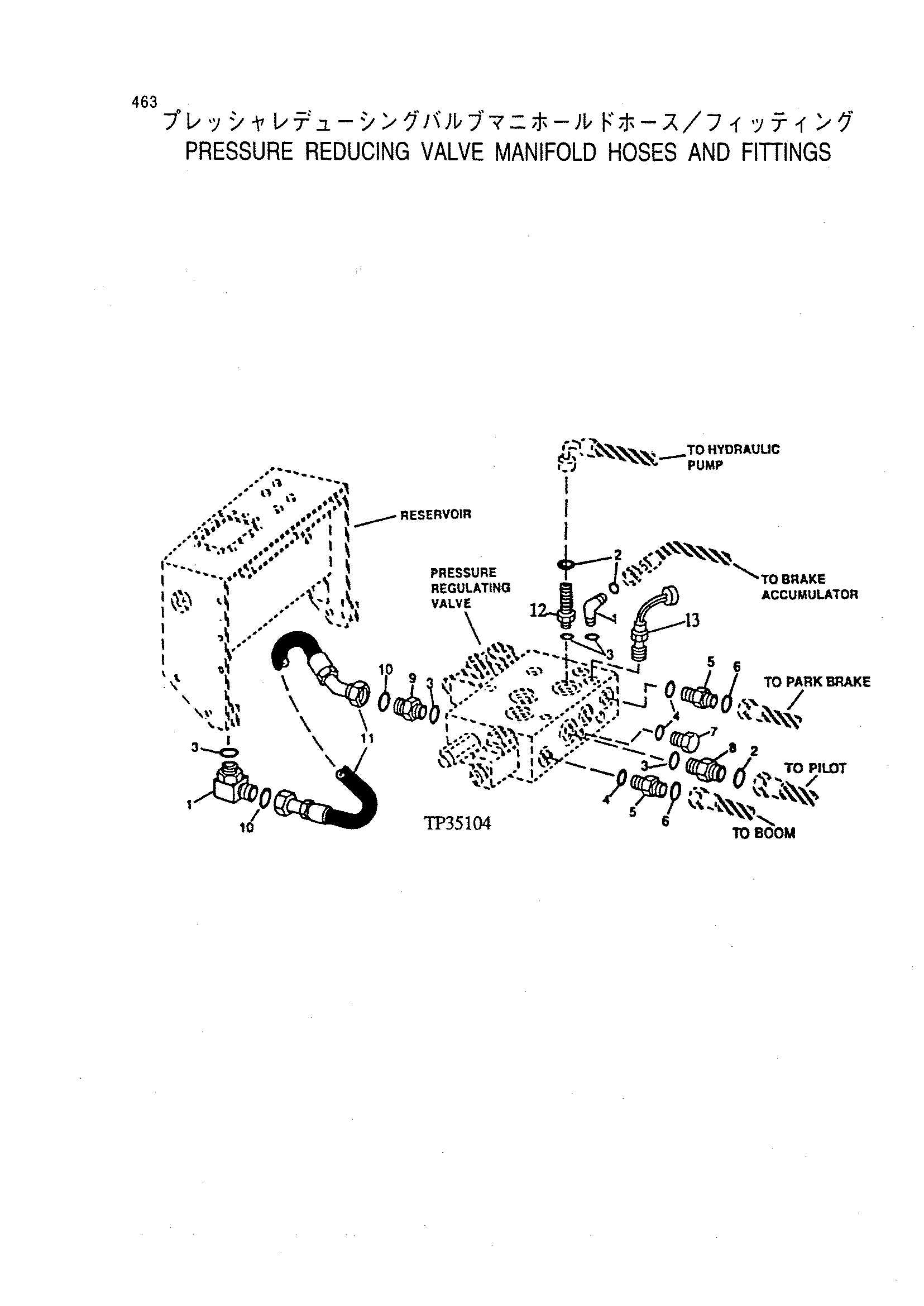

Заводская схема «Давление редукинг клапан коллектор шланги и фиттингс» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 38H1004 | Угловой штуцер штуцер | 2 |
| 2 | T77613 | Уплотнительное кольцо | 4 |
| 3 | R26448 | Уплотнительное кольцо | 6 |
| 4 | R28782 | Уплотнительное кольцо | 3 |
| 5 | 38H1159 | Адаптер | 2 |
| 6 | T77814 | Уплотнительное кольцо | 2 |
| 7 | R51031 | Штуцер | 1 |
| 8 | 38H1160 | Адаптер | 1 |
| 9 | 38H1309 | Адаптер | 1 |
| 10 | T77613 | Уплотнительное кольцо | 2 |
| 11 | AT102431 | Шланг | 1 |
| 12 | 38H1212 | Адаптер | 1 |
| 13 | AT150024 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
