Масляный всасывание пипес — HITACHI LX100-2

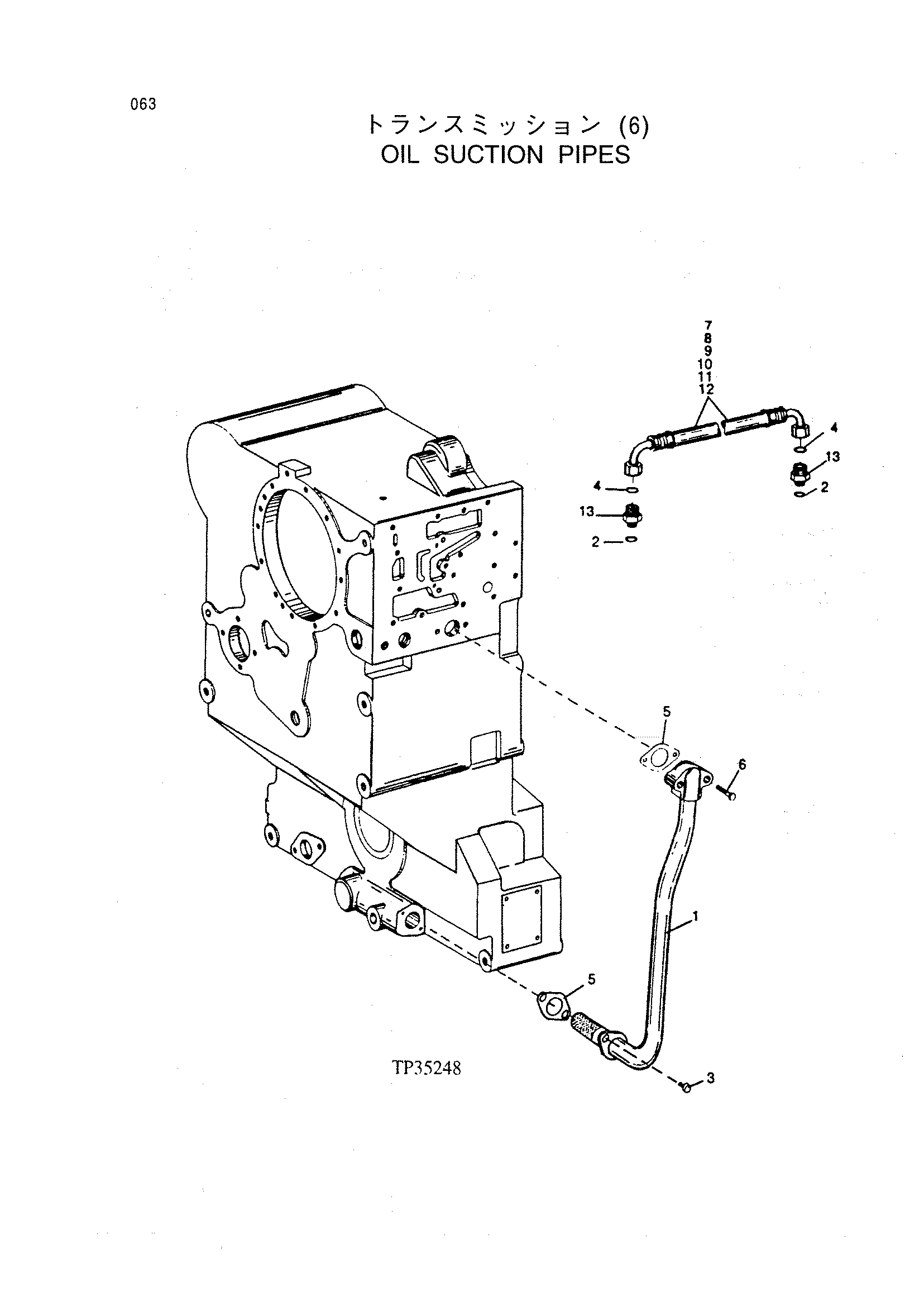

Заводская схема «Масляный всасывание пипес» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT176780 | Трубка | 1 |
| 1 | AT167278 | Трубка | 1 |
| 2 | R76617 | Уплотнительное кольцо | 12 |
| 3 | 19M8024 | Винт | 2 |
| 4 | T74552 | Уплотнительное кольцо | 12 |
| 5 | T116604 | Прокладка | 2 |
| 6 | 19M7269 | Болт с головкой | 2 |
| 7 | AT159245 | Гидравлический шланг | 1 |
| 8 | AT108304 | Гидравлический шланг | 1 |
| 9 | AT159245 | Гидравлический шланг | 1 |
| 10 | AT159245 | Гидравлический шланг | 1 |
| 11 | AT159245 | Гидравлический шланг | 1 |
| 12 | AT159245 | Гидравлический шланг | 1 |
| 13 | T144544 | Адаптер | 12 |
| (K1) | AT172163 | Прокладка комплект | 1 |
| (K2) | AT172162 | Уплотнение и прокладка комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
