Магнетик пиккуп — HITACHI LX100-2

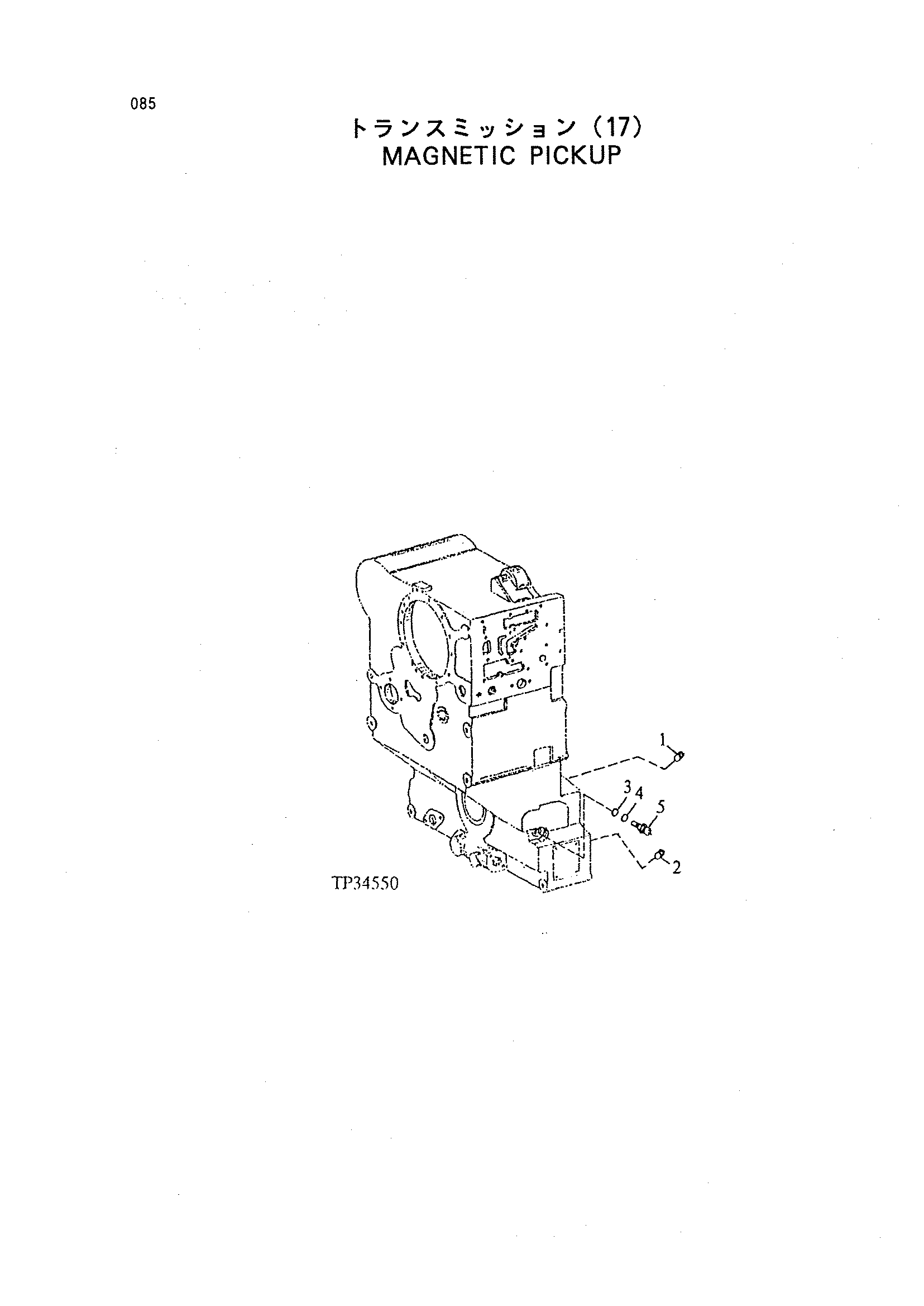

Заводская схема «Магнетик пиккуп» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 30M5581 | Колпачок | 1 |
| 2 | 30M7023 | Колпачок | 1 |
| 3 | 24M7389 | Регулировочная шайба | 1 |
| 3 | 24M7390 | Регулировочная шайба | 1 |
| 3 | 24M7391 | Регулировочная шайба | 1 |
| 3 | 24M7118 | Шайба | 1 |
| 3 | 24M7120 | Шайба | 1 |
| 3 | 24M7211 | Регулировочная шайба | 1 |
| 3 | 24M7276 | Регулировочная шайба | 1 |
| 3 | 24M7394 | Регулировочная шайба | 1 |
| 3 | 24M7119 | Шайба | 1 |
| 24M7392 | Регулировочная шайба | 1 | |
| 4 | T129632 | Уплотнение | 1 |
| 5 | AT147167 | Выключатель | 1 |
| 6 | 30M5581 | Колпачок | 1 |
| 7 | 30M7023 | Колпачок | 1 |
| (K2) | AT172162 | Уплотнение и прокладка комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
