Гидравлический дистанционный контроллер — HITACHI LX100-2

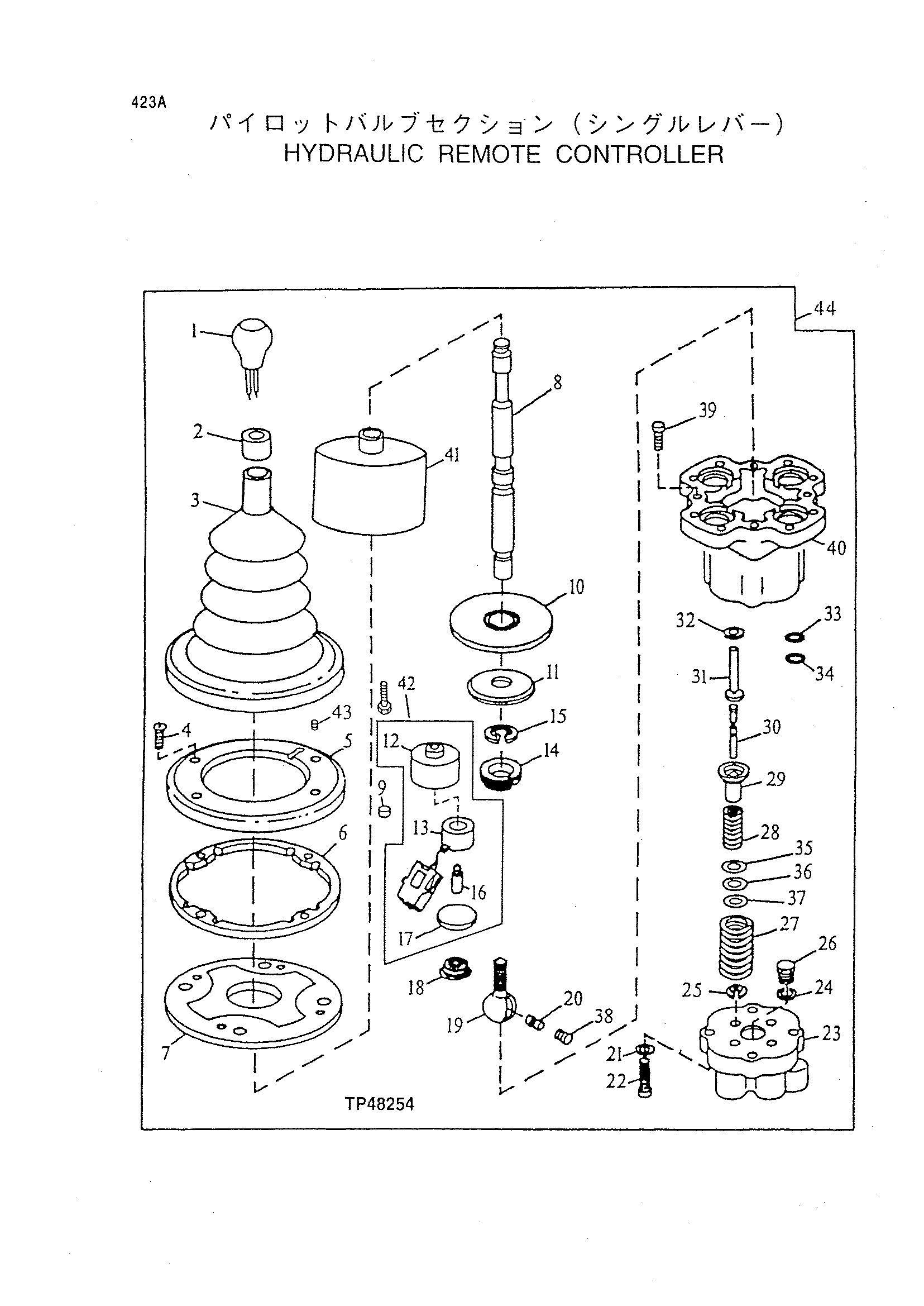

Заводская схема «Гидравлический дистанционный контроллер» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT161677 | Ручка | 1 |
| 2 | T141746 | Фиксатор | 1 |
| 2 | T158975 | Фиксатор | 1 |
| 3 | T155091 | Защитный чехол | 1 |
| 4 | R70513 | Винт | 4 |
| 5 | AT177380 | Комплект | 1 |
| 6 | T149239 | Пластина | 1 |
| 7 | T141741 | Пластина | 1 |
| 8 | T141750 | Рычаг | 1 |
| 8 | T158974 | Рычаг | 1 |
| 9 | T131605 | Предохранительный клапан | 3 |
| 10 | AT151917 | Пластина | 1 |
| 11 | T141728 | Пластина | 1 |
| 14 | T141736 | Шарик соединение фиксатор | 1 |
| 15 | M41029 | Стопорное кольцо | 1 |
| 16 | T141738 | Палец | 3 |
| 18 | T102975 | Пружина | 3 |
| 19 | T141730 | Шарик шпилька | 1 |
| 20 | T146043 | Палец | 1 |
| 21 | 12M7006 | Блокировка шайба | 4 |
| 22 | 19M7966 | Винт | 4 |
| 23 | T102961 | Довел палец | 2 |
| 24 | R26448 | Уплотнительное кольцо | 1 |
| 25 | T102952 | Фиксатор | 4 |
| 26 | AT49216 | Штуцер | 1 |
| 27 | T131602 | Пружина | 4 |
| 28 | T145381 | Пружина | 3 |
| 28 | T145382 | Пружина | 1 |
| 29 | T102955 | Фиксатор | 4 |
| 31 | T102958 | Плунжер | 4 |
| 32 | T131617 | Кольцо | 4 |
| 33 | T77857 | Уплотнительное кольцо | 1 |
| 34 | T30424 | Уплотнительное кольцо | 4 |
| 35 | T103092 | Регулировочная шайба | 1 |
| 36 | T103093 | Регулировочная шайба | 1 |
| 37 | T103094 | Регулировочная шайба | 1 |
| 38 | 15H560 | Трубка пробка | 1 |
| 39 | R70513 | Винт | 4 |
| 40 | T141737 | Корпус | 1 |
| 41 | T131604 | Крышка | 1 |
| 42 | AT168941 | Комплект | 1 |
| 43 | T49257 | Уплотнительная втулка | 1 |
| 44 | AT162821 | Управление | 1 |
| (K1) | AT151918 | Комплект | 1 |
| (K2) | AT104041 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
