Нагрузка центральный панель — HITACHI LX100-2

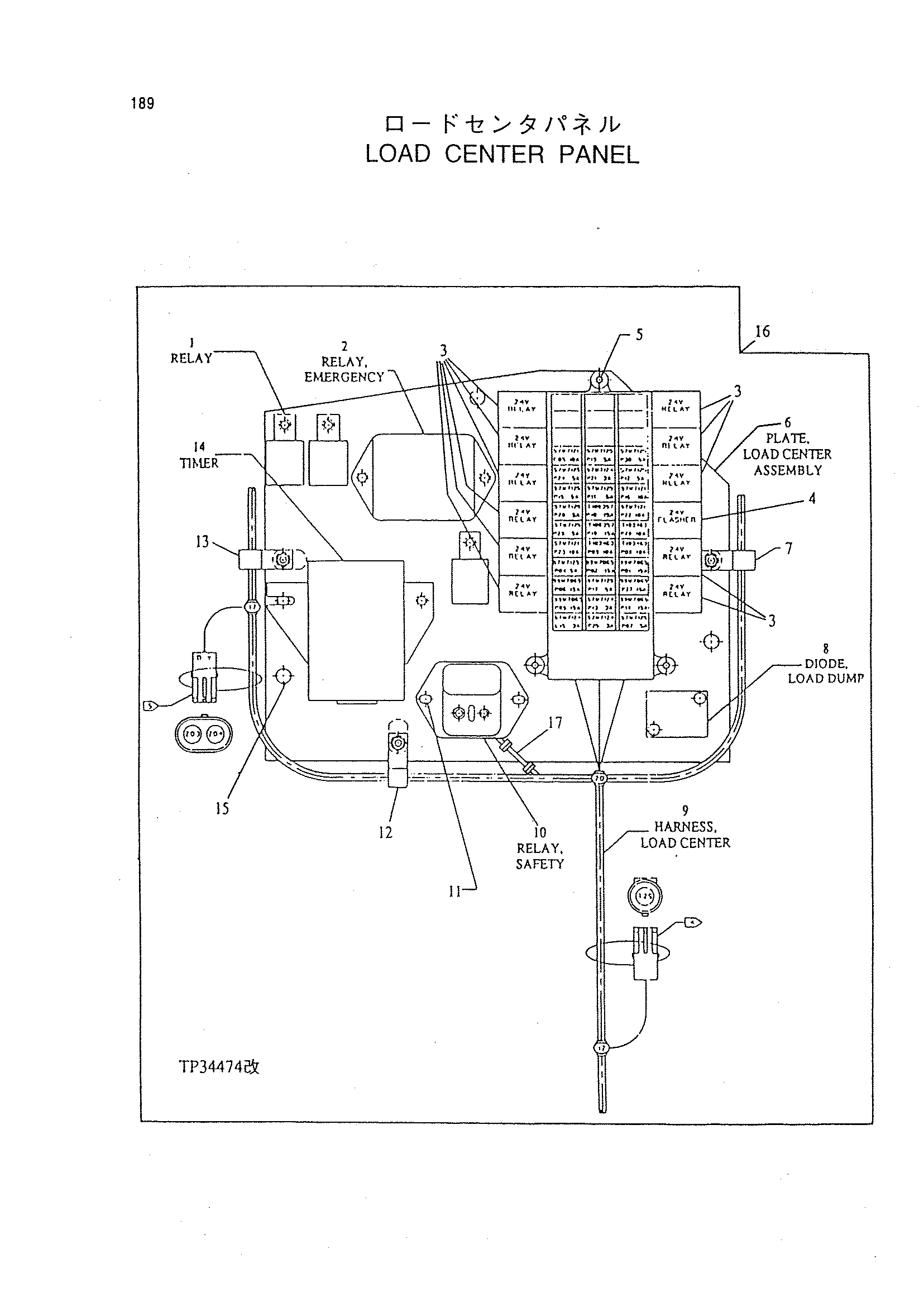

Заводская схема «Нагрузка центральный панель» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT77726 | Реле | 1 |
| 2 | 4408182 | Реле | 1 |
| 3 | AT162863 | Реле | 11 |
| 4 | AT162864 | Фласхер | 1 |
| 5 | 24M7138 | Шайба | 3 |
| 5 | 14M7375 | Фланец гайка | 3 |
| 6 | AT163030 | Пластина | 1 |
| 7 | T74416 | Хомут | 1 |
| 7 | 19M7784 | Винт | 1 |
| 8 | AT163022 | Диод | 1 |
| 9 | AT162569 | Жгут проводов | 1 |
| 10 | 4205749 замена: 4362981 | Реле защитный | 1 |
| 10 | 4205749 замена: 4367569 | Реле защитный | 1 |
| 10 | 4362981 | Реле защитный | 1 |
| 11 | 21M7022 | Винт | 11 |
| 11 | T103238 | Гайка | 11 |
| 12 | AH77714 | Зажим | 1 |
| 12 | 19M7784 | Винт | 1 |
| 13 | T102934 | Хомут | 1 |
| 13 | 19M7784 | Винт | 1 |
| 14 | 4205750 | Таймер | 1 |
| 15 | 19M7783 | Винт | 3 |
| 16 | AT162568 | Крепление детали | 1 |
| 17 | 4367569 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
