Гидроцилиндр ковша — HITACHI LX100-2

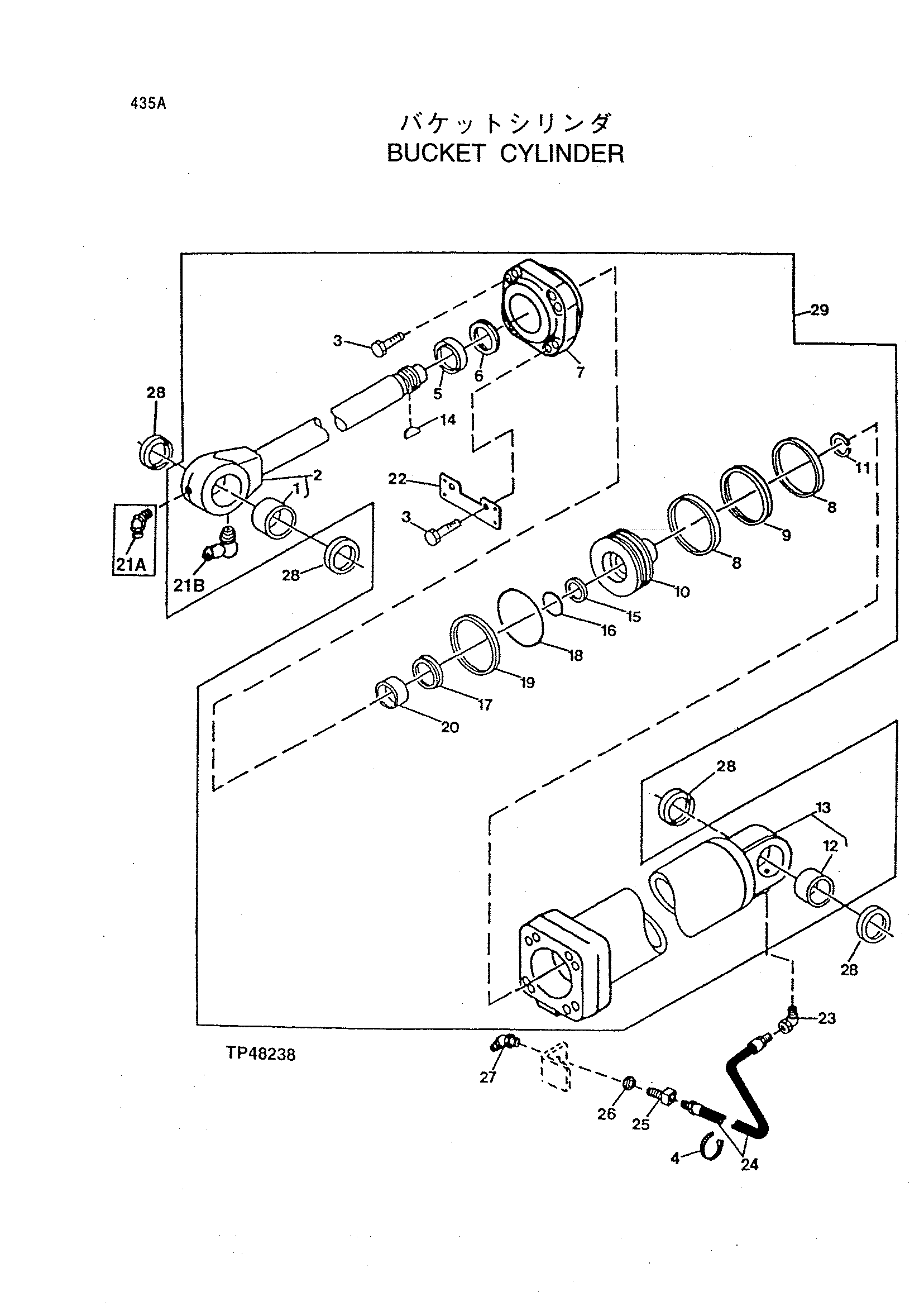

Заводская схема «Гидроцилиндр ковша» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R85184 | Втулка | 1 |
| 2 | RE25088 | Шток | 1 |
| 3 | 19M8656 | Винт | 8 |
| 4 | R44302 | TIE лента | 1 |
| 5 | RE22777 | Уплотнение | 1 |
| 6 | RE30121 | Уплотнение | 1 |
| 7 | H145438 | Хйдр. гидроцилиндр шток гуид | 1 |
| 8 | R85192 | Веар кольцо | 2 |
| 9 | RE25102 | Уплотнение | 1 |
| 10 | R93777 | Поршень | 1 |
| 11 | R90646 | Стопорное кольцо | 1 |
| 12 | R85184 | Втулка | 1 |
| 13 | AH139466 | Гидравлический гидроцилиндр барр | 1 |
| 14 | R83215 | Вал шпонка | 1 |
| 15 | R86290 | Бакк-уп кольцо | 2 |
| 16 | R26282 | Уплотнительное кольцо | 1 |
| 17 | RE22776 | Уплотнение | 1 |
| 18 | R78818 | Бакк-уп кольцо | 1 |
| 19 | T38485 | Уплотнительное кольцо | 1 |
| 20 | R83213 | Веар кольцо | 1 |
| 21A | JD7847 | Смазка штуцер | 1 |
| 21B | JD7799 | Смазка штуцер | 1 |
| 22 | H145568 | Кронштейн | 1 |
| 23 | T56112 | Угловой штуцер штуцер | 1 |
| 24 | AT103107 | Гидравлический шланг | 1 |
| 25 | R36311 | Штуцер | 1 |
| 26 | E12379 | Гайка | 1 |
| 27 | JD7788 | Смазка штуцер | 1 |
| 28 | T102206 | Уплотнение | 4 |
| 29 | AH139262 | Гидравлический гидроцилиндр | 1 |
| (BK) | AH137209 | Боре репаир комплект | 1 |
| (RK) | RE25151 | Шток репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
