Аккумулятор, холд-довнс и каблес — HITACHI LX100-2

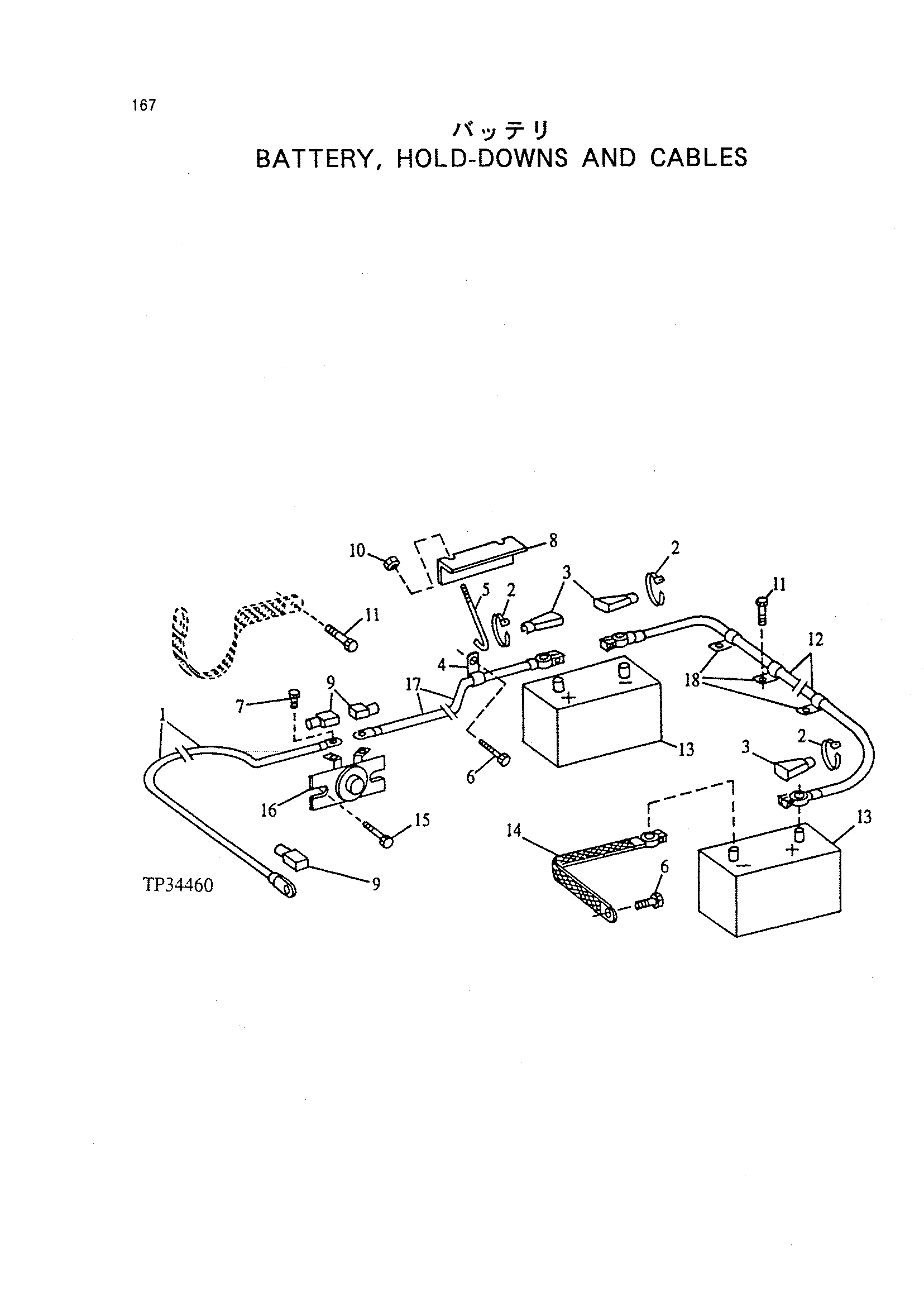

Заводская схема «Аккумулятор, холд-довнс и каблес» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT103769 | Трос | 1 |
| 2 | R44302 | TIE лента | 1 |
| 3 | T107117 | Крышка | 3 |
| 4 | T74416 | Хомут | 3 |
| 5 | T79471 | Крюк болт | 4 |
| 6 | 19M7784 | Винт | 2 |
| 7 | 19M7866 | Винт | 2 |
| 8 | T146333 | Угол | 1 |
| 9 | T132635 | Защитный чехол | 3 |
| 10 | 14M7396 | Блокировка гайка | 4 |
| 11 | 19M7785 | Винт | 4 |
| 12 | AT103767 | Трос | 1 |
| 13 | TY6127 | Аккумулятор | 2 |
| 14 | AT132773 | Гроунд трос | 1 |
| 15 | 19M7867 | Винт | 2 |
| 16 | 4168218 | Реле аккумулятор | 1 |
| 17 | AT116394 | Трос | 1 |
| 18 | AH77869 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
