Дифференциал блокировка линии и выключатель — HITACHI LX100-2

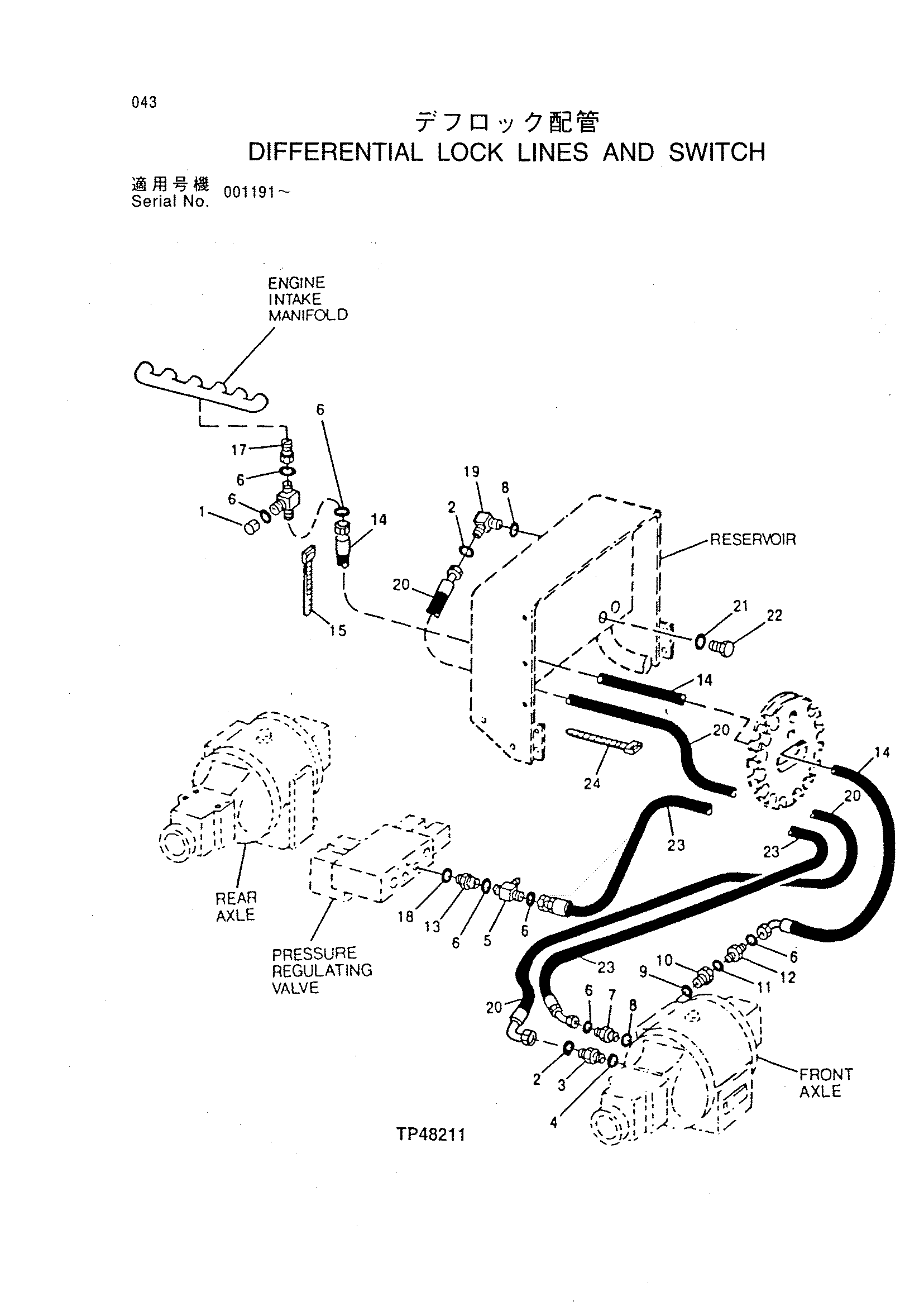

Заводская схема «Дифференциал блокировка линии и выключатель» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 38H1414 | Штуцер пробка | 1 |
| 2 | T77857 | Уплотнительное кольцо | 2 |
| 3 | 38H1175 | Адаптер | 1 |
| 4 | U12547 | Уплотнительное кольцо | 1 |
| 5 | 38H1029 | TEE штуцер | 1 |
| 6 | T77814 | Уплотнительное кольцо | 6 |
| 7 | 38H1445 | Адаптер | 1 |
| 8 | R26375 | Уплотнительное кольцо | 2 |
| 9 | R26906 | Уплотнительное кольцо | 1 |
| 10 | DD11603 | Адаптер | 1 |
| 11 | R26286 | Уплотнительное кольцо | 1 |
| 12 | 38H1167 | Адаптер | 1 |
| 13 | 38H1159 | Адаптер | 2 |
| 14 | AT173439 | Шланг | 1 |
| 15 | R44302 | TIE лента | 1 |
| 16 | AT161752 | TEE штуцер | 1 |
| 17 | F3210011 | Трубка втулка | 1 |
| 18 | R28782 | Уплотнительное кольцо | 1 |
| 19 | 38H1005 | Угловой штуцер штуцер | 1 |
| 20 | AT173438 | Шланг | 1 |
| 21 | R47150 | Уплотнительное кольцо | 1 |
| 22 | R39112 | Штуцер | 1 |
| 23 | AT173437 | Шланг | 2 |
| 24 | H77698 | TIE лента | 1 |
| 31 | AT151799 | Гидравлический шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
