Гидравлический релеасед стояночный тормоз, шланг и браккетс — HITACHI LX100-2

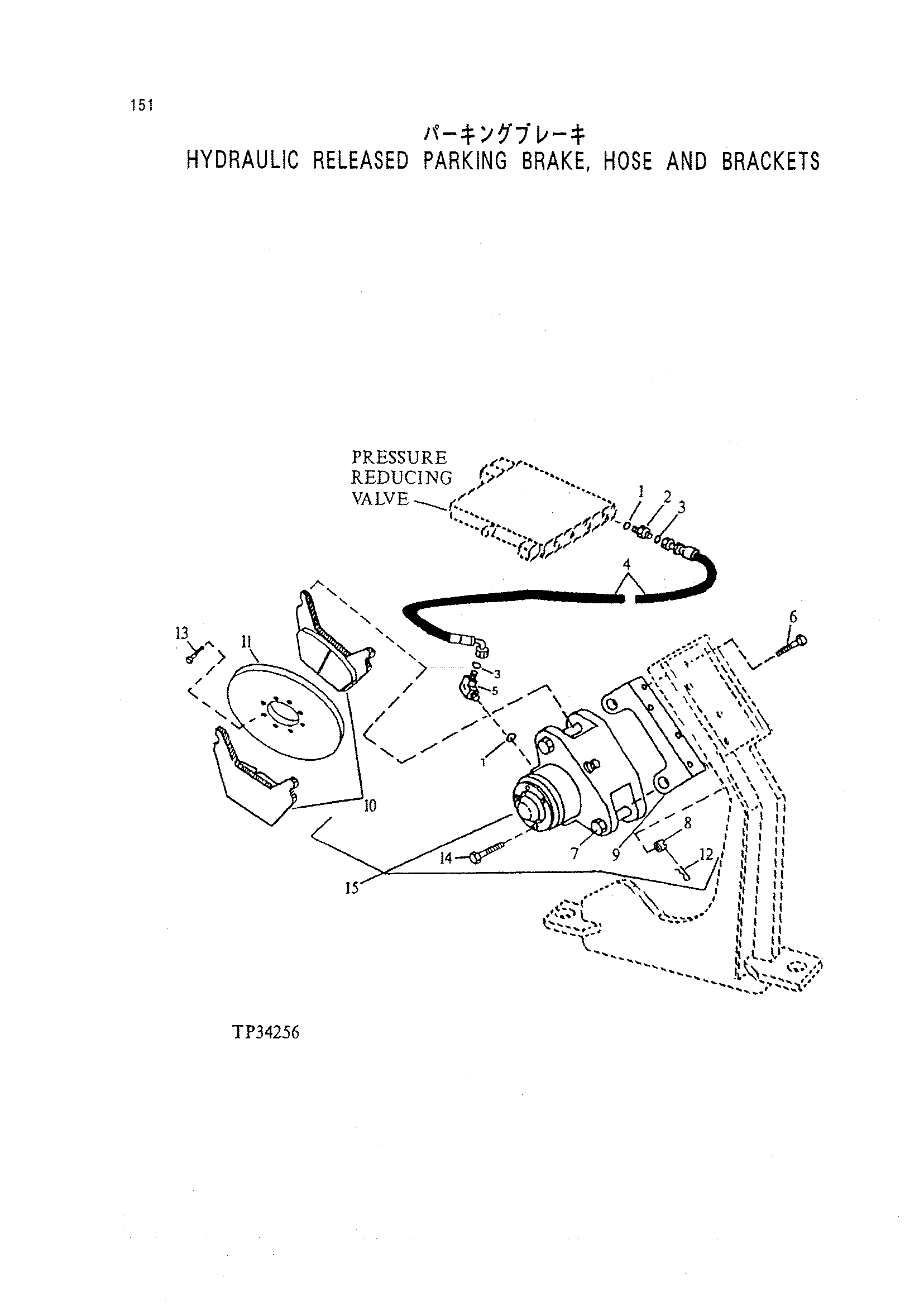

Заводская схема «Гидравлический релеасед стояночный тормоз, шланг и браккетс» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R28782 | Уплотнительное кольцо | 2 |
| 2 | 38H1159 | Адаптер | 1 |
| 3 | T77814 | Уплотнительное кольцо | 2 |
| 4 | AT102427 | Гидравлический шланг | 1 |
| 5 | 38H1159 | Адаптер | 1 |
| 6 | 19M7786 | Винт | 4 |
| 7 | T141698 | Болт с головкой | 2 |
| 8 | 14M7179 | Гайка | 2 |
| 9 | R100583 | Кронштейн | 1 |
| 10 | AT143311 | Накладка | 2 |
| 11 | T127001 | Тормоз диск | 1 |
| 12 | 11M7092 | Коттер палец | 2 |
| 13 | 19M7785 | Винт | 6 |
| 14 | AT121876 | Винт | 4 |
| 15 | AT135528 | Калипер в сборе | 1 |
| 14M7158 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
