0Утпут вал — HITACHI LX100-2

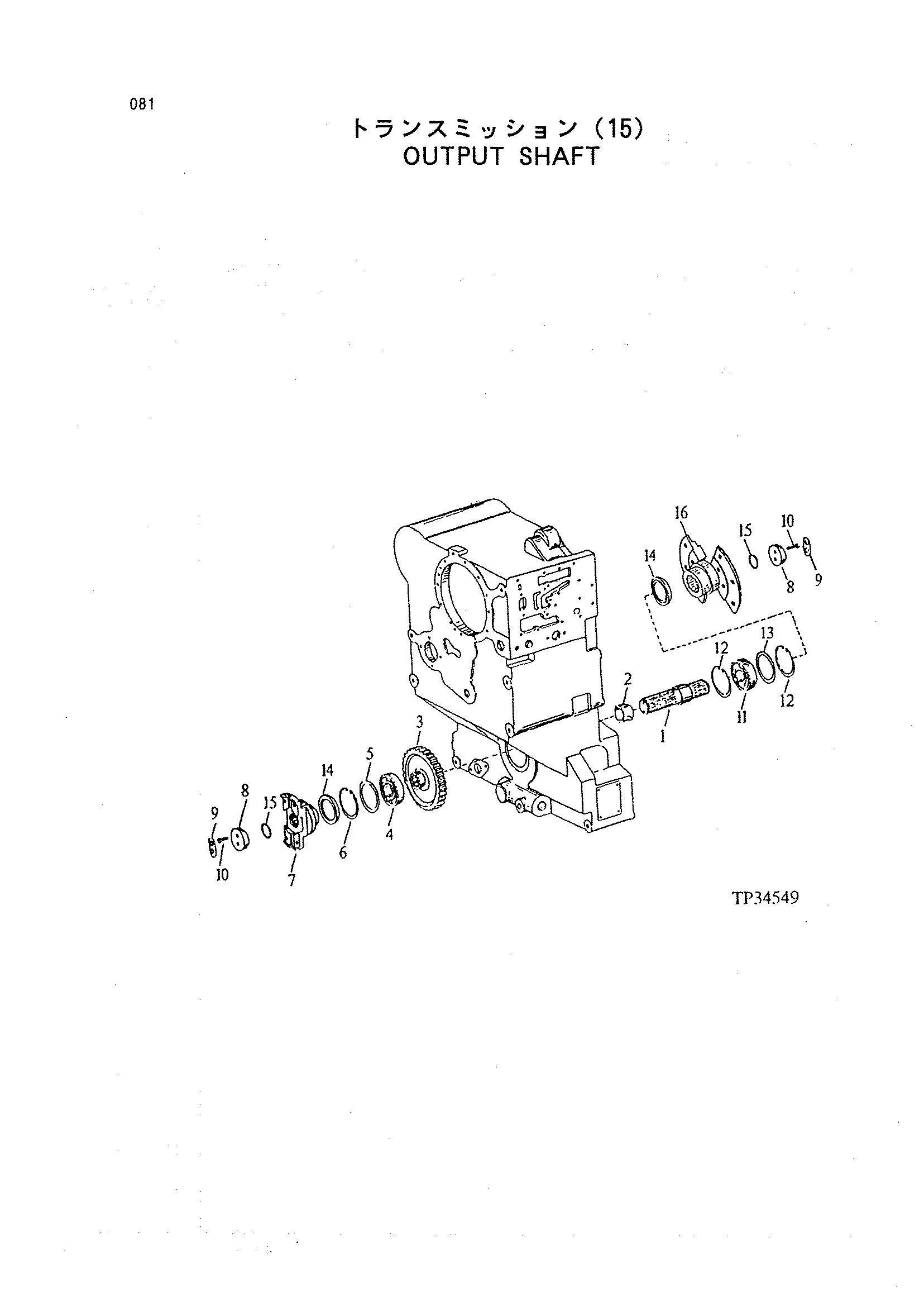

Заводская схема «0Утпут вал» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T116539 | Вал | 1 |
| 2 | T116462 | Втулка | 1 |
| 3 | T148546 | Шестерня | 1 |
| 4 | T116439 | Каток подшипник | 1 |
| 5 | T116391 | Шайба | 1 |
| 5 | T108462 | Регулировочная шайба | 1 |
| 5 | T108464 | Регулировочная шайба | 1 |
| 5 | T108465 | Регулировочная шайба | 1 |
| 6 | 40M7118 | Стопорное кольцо | 1 |
| 7 | T116541 | Фланец | 1 |
| 8 | T116460 | Шайба | 2 |
| 9 | T116481 | Шайба | 2 |
| 10 | 19M7407 | Болт с головкой | 4 |
| 11 | JD8520 | Шарик подшипник | 1 |
| 12 | 40M7118 | Стопорное кольцо | 2 |
| 13 | T116396 | Шайба | 1 |
| 13 | T116395 | Шайба | 1 |
| 13 | T116394 | Шайба | 1 |
| 13 | T116393 | Шайба | 1 |
| 13 | T116392 | Шайба | 1 |
| 14 | T141386 | Уплотнение | 2 |
| 15 | T123707 | Уплотнительное кольцо | 2 |
| 16 | T148547 | Фланец | 1 |
| (K2) | AT172162 | Уплотнение и прокладка комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
