Гидравлический фильтр и шланги — HITACHI LX100-2

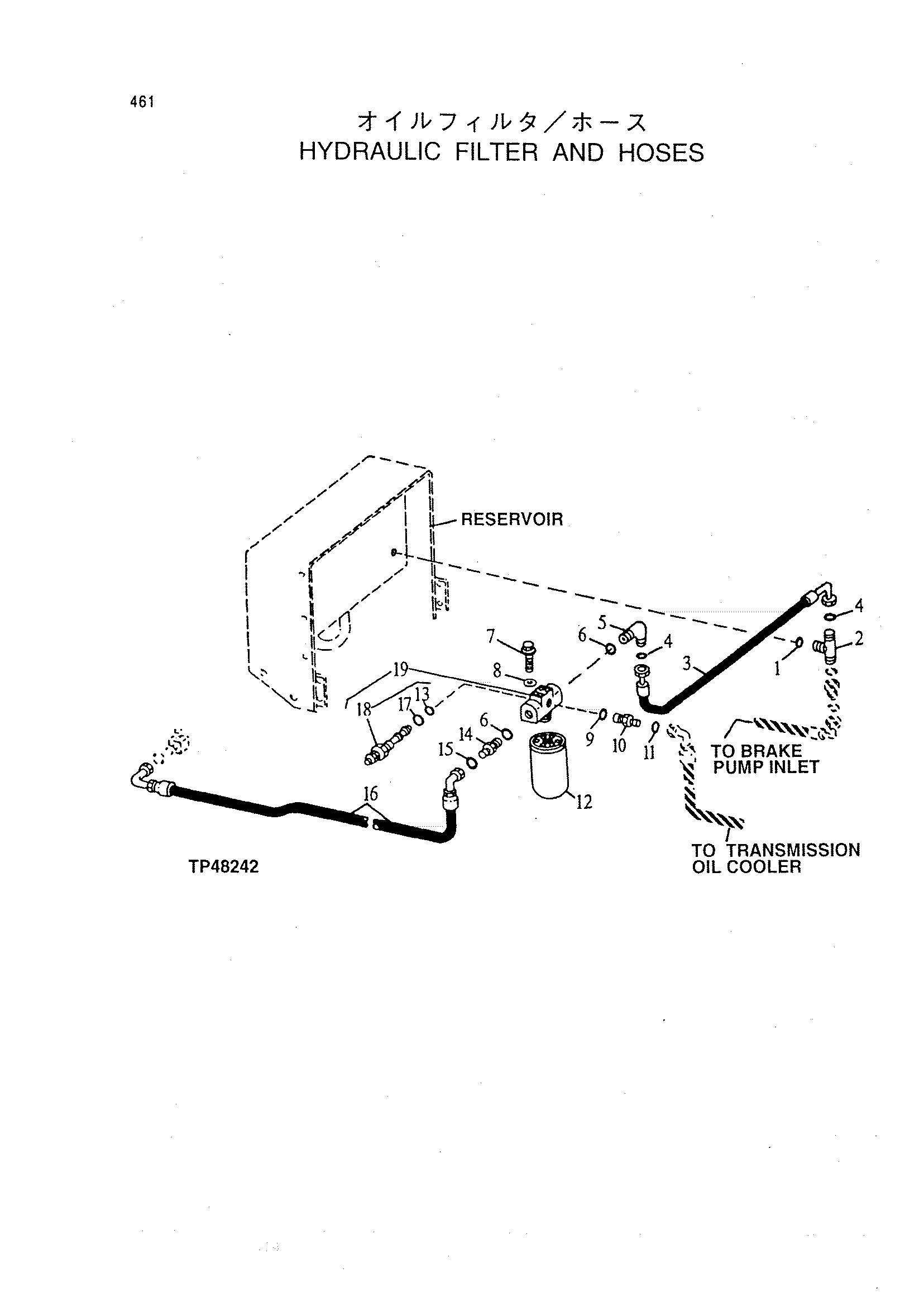

Заводская схема «Гидравлический фильтр и шланги» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R29936 | Уплотнительное кольцо | 1 |
| 2 | 38H1056 | TEE штуцер | 1 |
| 38H1020 | TEE штуцер | 1 | |
| 3 | AT134886 | Гидравлический шланг | 1 |
| 3 | AT139683 | Гидравлический шланг | 1 |
| 4 | T78612 | Уплотнительное кольцо | 2 |
| 4 | T76938 | Уплотнительное кольцо | 2 |
| 5 | 38H1008 | Угловой штуцер штуцер | 1 |
| 5 | 38H1325 | Угловой штуцер штуцер | 1 |
| 6 | U13639 | Уплотнительное кольцо | 2 |
| 7 | 19M7785 | Винт | 4 |
| 8 | 24M7239 | Шайба | 4 |
| 9 | U12547 | Уплотнительное кольцо | 1 |
| 10 | 38H1163 | Адаптер | 1 |
| 11 | T77858 | Уплотнительное кольцо | 1 |
| 12 | AT144879 | Фильтр элемент | 1 |
| 13 | P46051 | Уплотнительное кольцо | 1 |
| 14 | 38H1180 | Адаптер | 1 |
| 15 | T76938 | Уплотнительное кольцо | 1 |
| 16 | AT102405 | Гидравлический шланг | 1 |
| AH77714 | Зажим | 1 | |
| 17 | R26375 | Уплотнительное кольцо | 1 |
| 18 | AT129419 | Комплект | 1 |
| 19 | AT144994 | Фильтр головка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
