Гидроцилиндр рулевого управления — HITACHI LX100-2

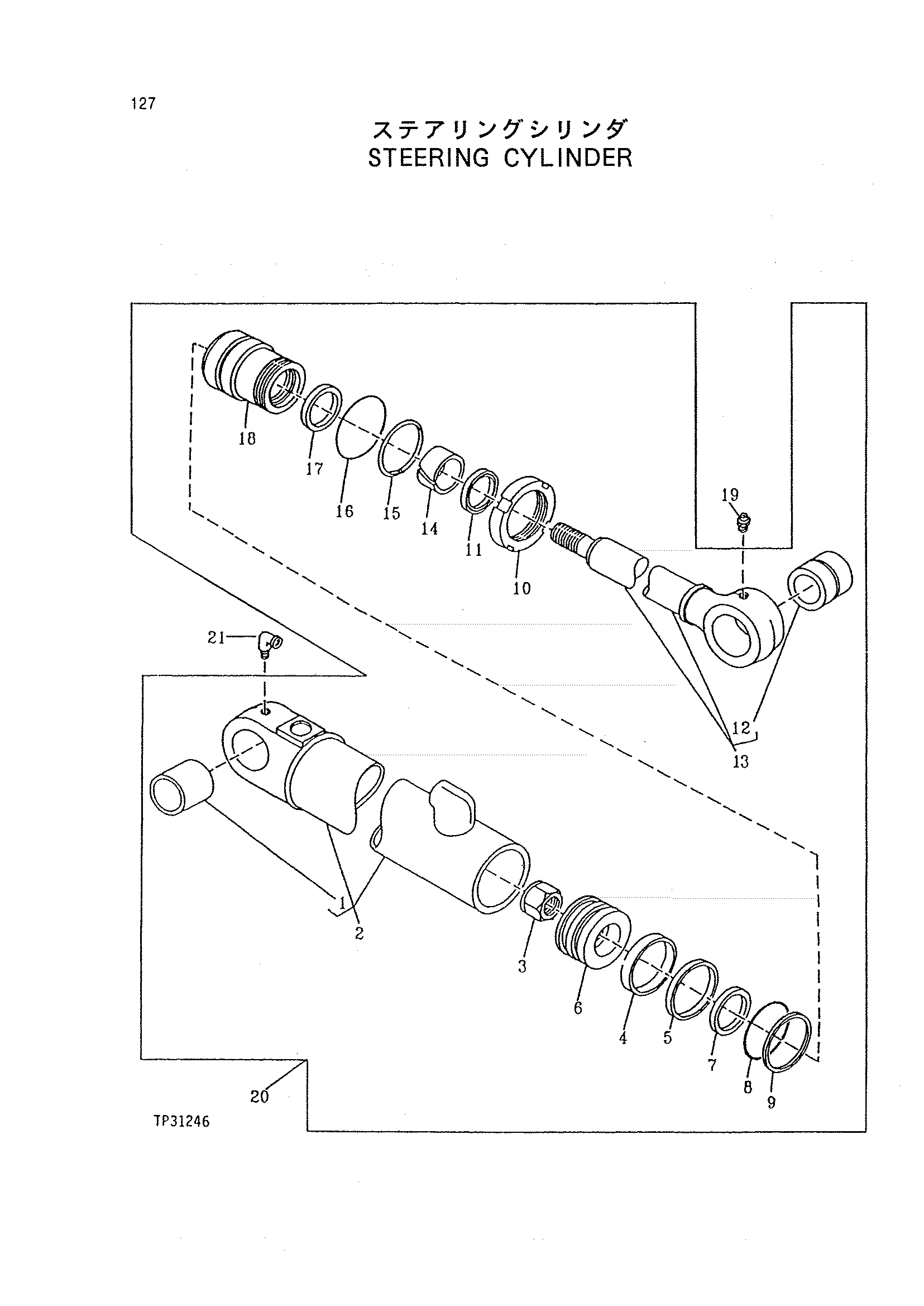

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R89938 | Втулка | 1 |
| 2 | RE29362 | Гидравлический гидроцилиндр барр | 1 |
| 3 | R81861 | Гайка | 1 |
| 4 | R81774 | Веар кольцо | 1 |
| 5 | RE20342 | Уплотнение | 1 |
| 6 | R90038 | Поршень | 1 |
| 7 | RE20492 | Уплотнение | 1 |
| 8 | R83469 | Уплотнительное кольцо | 1 |
| 9 | R81195 | Бакк-уп кольцо | 1 |
| 10 | R81792 | Гайка | 1 |
| 11 | RE24534 | Уплотнение | 1 |
| 12 | R89939 | Втулка | 1 |
| 13 | RE25067 | Шток | 1 |
| 14 | R81780 | Веар кольцо | 1 |
| 15 | R91728 | Бакк-уп кольцо | 1 |
| 16 | R81786 | Кольцо | 1 |
| 17 | R81857 | Уплотнение | 1 |
| 19 | T162396 | Смазка штуцер | 1 |
| 21 | T56112 | Угловой штуцер штуцер | 1 |
| (BK) | RE20428 | Боре репаир комплект | 1 |
| (RK) | RE20433 | Шток репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
