Решётка и решётка корпус — HITACHI LX100-2

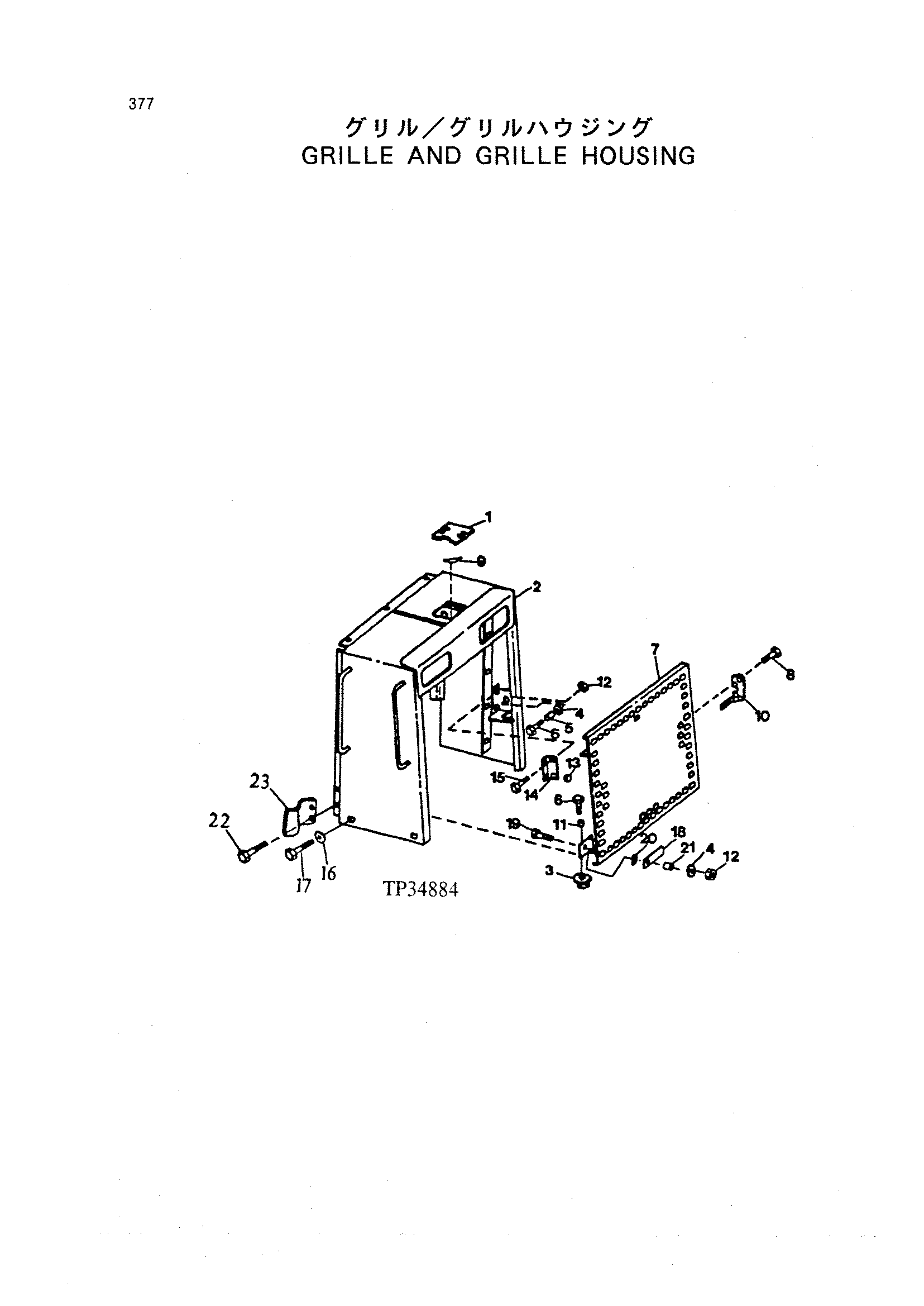

Заводская схема «Решётка и решётка корпус» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT150205 | Крышка | 1 |
| 2 | AT162941 | Корпус | 1 |
| 2 | T19935 | Хомут | 11 |
| 3 | 14M7400 | Блокировка гайка | 2 |
| 4 | 24M7296 | Шайба | 2 |
| 5 | T101975 | Втулка | 1 |
| 6 | 19M7808 | Винт | 3 |
| 7 | AT150605 | Решётка | 1 |
| 8 | 19H1914 | Болт с головкой | 4 |
| 9 | T145667 | Защитный кожух | 1 |
| 10 | AT103454 | Защёлка | 1 |
| 11 | T147891 | Втулка | 2 |
| 12 | 14M7296 | Фланец гайка | 2 |
| 13 | T21387 | Пробка | 2 |
| 14 | T101963 | Угол | 1 |
| 15 | 19M7784 | Винт | 2 |
| 16 | 24M7241 | Шайба | 4 |
| 17 | 19M8029 | Болт с головкой | 4 |
| 18 | T103247 | Страп | 1 |
| 19 | 19M7864 | Винт | 1 |
| 20 | M41554 | Шайба | 1 |
| 21 | 28H860 | Шайба | 1 |
| 22 | 19M7864 | Винт | 4 |
| 23 | T144216 | Угол | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
