Погрузчик гидрораспределитель TO гидроцилиндр стрелы хйдрауликс — HITACHI LX100-2

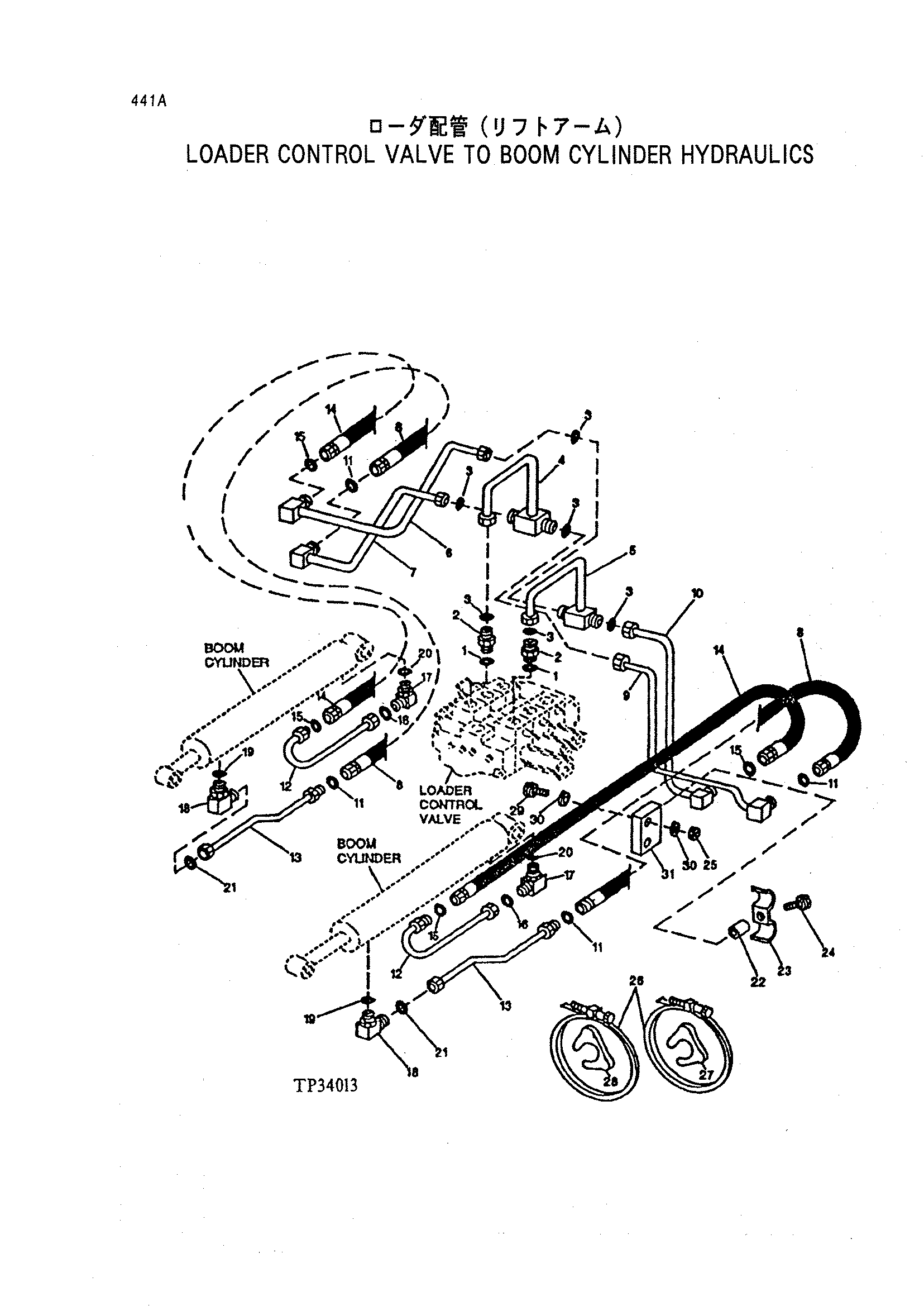

Заводская схема «Погрузчик гидрораспределитель TO гидроцилиндр стрелы хйдрауликс» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R29936 | Уплотнительное кольцо | 2 |
| 2 | 38H1164 | Адаптер | 2 |
| 3 | T76938 | Уплотнительное кольцо | 6 |
| 4 | AT142055 | Масляный линия | 1 |
| 5 | AT142054 | Масляный линия | 1 |
| 6 | AT142167 | Масляный линия | 1 |
| 7 | AT142168 | Масляный линия | 1 |
| 8 | AT102435 | Гидравлический шланг | 2 |
| 9 | AT142170 | Масляный линия | 1 |
| 10 | AT142169 | Масляный линия | 1 |
| 11 | T77858 | Уплотнительное кольцо | 4 |
| 12 | AT102501 | Масляный линия | 2 |
| 13 | AT150575 | Масляный линия | 2 |
| 14 | AT102435 | Гидравлический шланг | 2 |
| 15 | T77858 | Уплотнительное кольцо | 4 |
| 16 | T76938 | Уплотнительное кольцо | 2 |
| 17 | 38H1037 | Угловой штуцер штуцер | 2 |
| 18 | 38H1007 | Угловой штуцер штуцер | 2 |
| 19 | U12547 | Уплотнительное кольцо | 2 |
| 20 | R29936 | Уплотнительное кольцо | 2 |
| 21 | T77858 | Уплотнительное кольцо | 2 |
| 22 | 28H3383 | Втулка | 2 |
| 23 | T40705 | Хомут | 2 |
| 24 | 19M7805 | Винт | 2 |
| 25 | 14M7296 | Фланец гайка | 4 |
| 26 | AR89602 | Хомут | 4 |
| 27 | T105773 | Направляющая | 2 |
| 28 | T105774 | Направляющая | 2 |
| 29 | 19M8528 | Винт | 4 |
| 30 | 24M7296 | Шайба | 8 |
| 31 | T127230 | Лубрикатор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
