Гидравлический ресервоир — HITACHI LX100-2

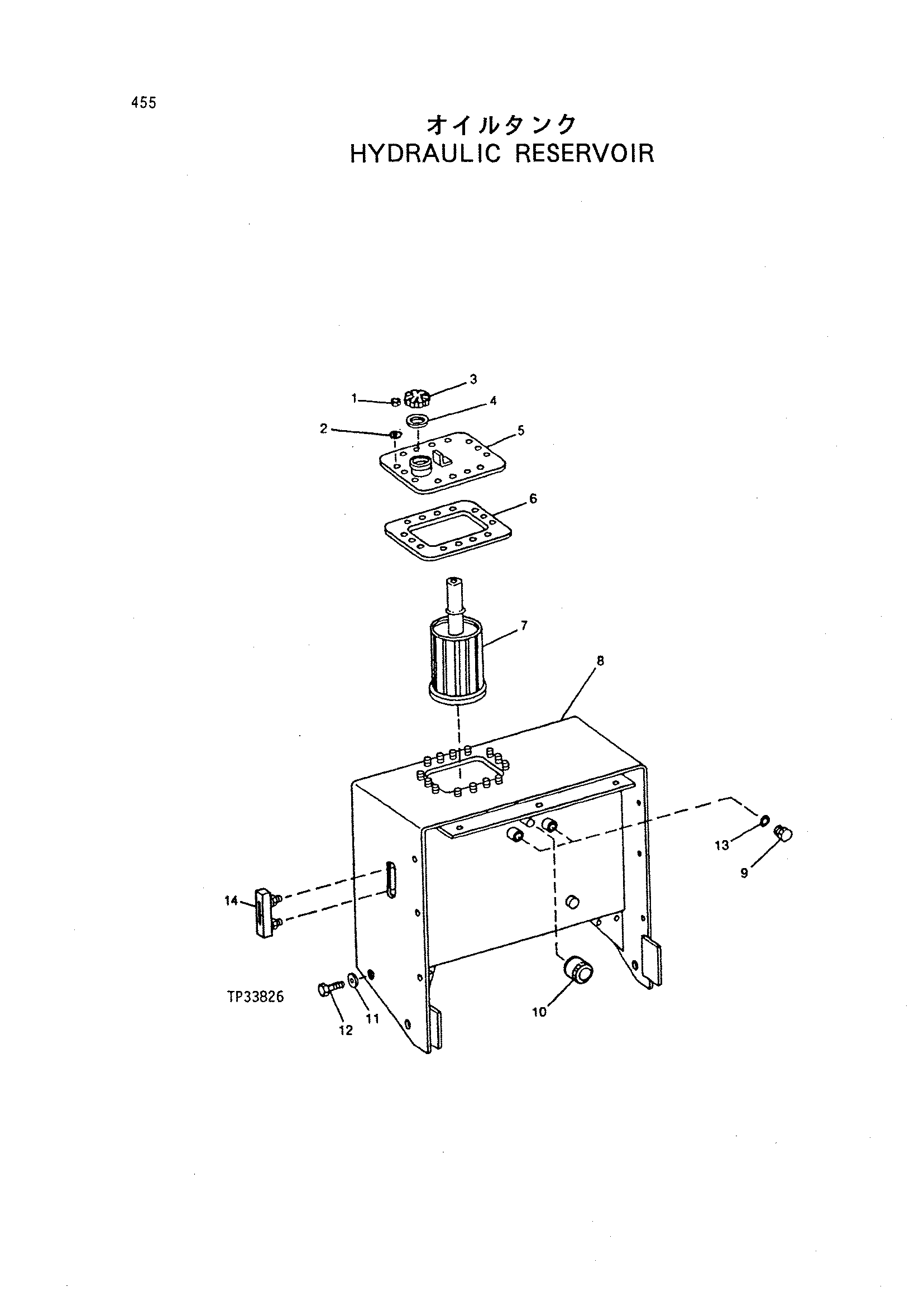

Заводская схема «Гидравлический ресервоир» для HITACHI LX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 14M7296 | Фланец гайка | 14 |
| 2 | 24M7296 | Шайба | 14 |
| 3 | T121028 | Заливная горловина колпачок | 1 |
| 4 | T103461 | Прокладка | 1 |
| 5 | AT116984 | Крышка | 1 |
| 6 | T114729 | Прокладка | 1 |
| 7 | AT146988 | Фильтр | 1 |
| 8 | AT166531 | Бак | 1 |
| 9 | R39112 | Штуцер | 2 |
| 10 | AM39653 | Масляный фильтр | 1 |
| 11 | 24M7241 | Шайба | 4 |
| 12 | 19M7369 | Болт с головкой | 4 |
| 13 | R26375 | Уплотнительное кольцо | 2 |
| 14 | AT157532 | Сигхт пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
